einführung
Mit seinen vier internen Relais bietet das System 208 D
die Möglichkeit zur Raumsteuerung, wie die Steuerung
der Raumbeleuchtung, der Leinwandeinstellungen und
anderer Gerätefunktionen. Darüberhinaus kann mit
den zwei digitalen E/A-Anschlüssen die Überwachung
durch die Verwendung von Sensoren und Schaltern
erweitert sowie die Abläufe automatisch ausgelöster
Ereignisse oder anderer Funktionen optimiert werden.
Mit der verfügbaren Display- und Raumsteuerung
sowie der universellen Displaykompatibilität vereint das
System 208 D Funktionen zur Systemsteuerung in einer
integrierten Lösung.
Audio-Umschaltung und integriertes ProDSP
Das System 208 D ist ein Systemumschalter mit sieben
Eingängen zur Umschaltung von Stereo-Audio der
eingehenden Videoquellen. Der Mikrofon-/Line-Audio-
Matrix-Mischer unterstützt einen der zwei verfügbaren
Mikrofon-/Line-Eingänge, der in einen oder alle
Audioausgänge des Umschalters gemischt werden kann.
Beim System 208 D erfolgt die Verstärkung und Dämpfung
für jeden Eingang einzeln und die Master-Lautstärke kann
am Frontbedienfeld geregelt werden. Darüberhinaus kann
die Mikrofonlautstärke separat gesteuert werden.
Das System 208 D hat zudem ProDSP, eine von Extron
entwickelte Audio-Plattform mit einem leistungsstarken
32/64-Bit Fließkomma-DSP-System, integriert. Es bietet
einfach zu bedienende Funktionen zur Kontrolle der
Audio-Parameter, wie Pegel, Dynamik, Filter, Verzögerung,
Mikrofon-Anhebung über andere Quellen, Lautstärke
und Unterdrückung
wird mit der intuitiven DSP-Konfigurationssoftware
Funktioniert mit Extrons TouchLink

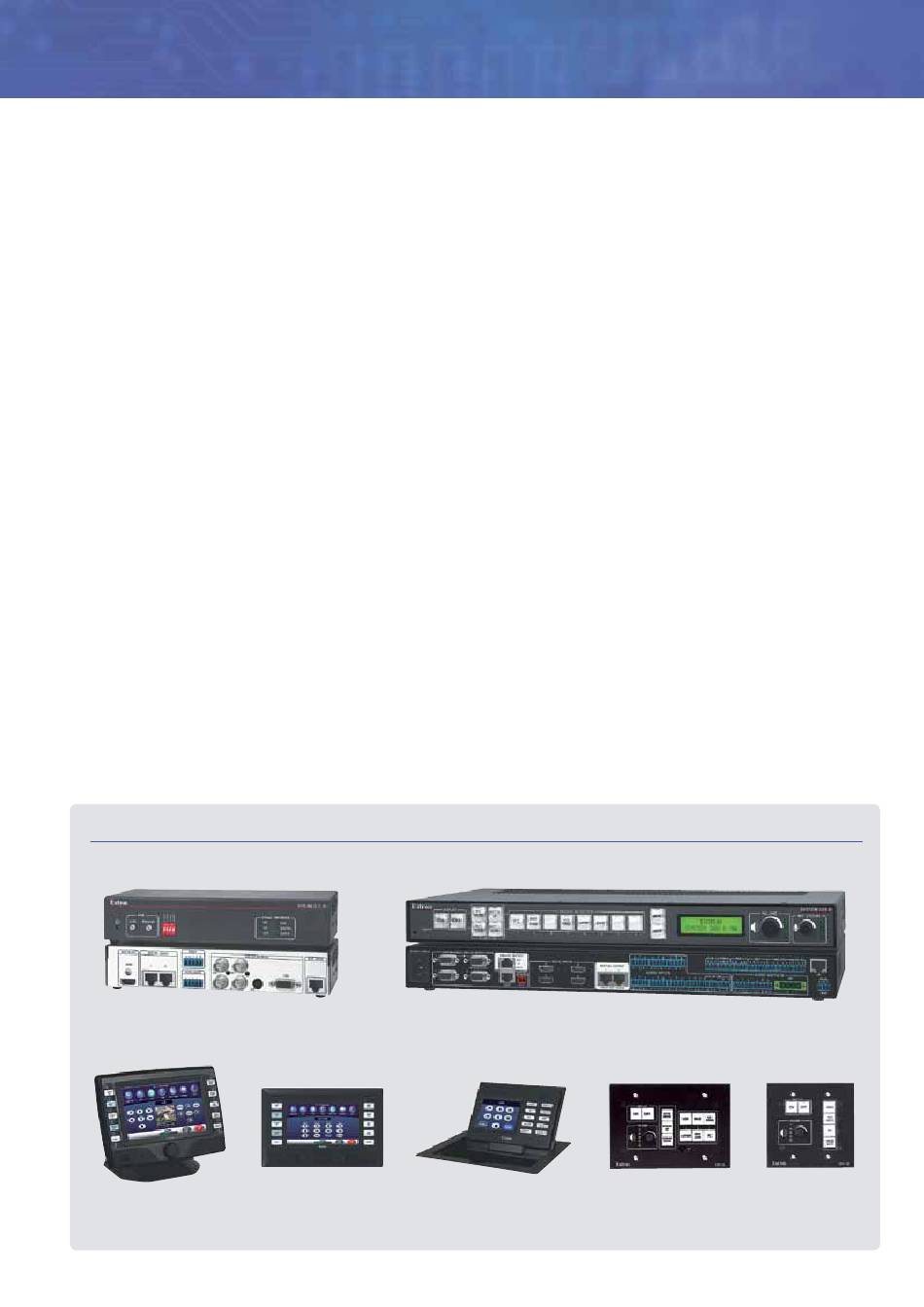

SYS/MLS D R
TLP 700TV
Touchpanel zur Tischmontage
von Rückkopplungen. ProDSP
System 208 D
TLP 700MV TLP 350CV
Touchpanel zur Cable Cubby
Wandmontage
verwaltet. Deren grafische Benutzeroberfläche bietet
eine deutliche Übersicht über alle Ein- und Ausgänge,
Audioprozessgruppen,
sowie Mikrofon-Mischstellen in einem einzigen Fenster.
Das System 208 D gibt es in drei verschiedenen
Verstärker-Varianten. Hierzu gehören die Standardversion
System 208 D mit variablen Ausgänge für vorverstärktes
Audio sowie das System 208 D SA mit einem integrierten
Stereo-Verstärker und 25 Watt eff. Ausgangsleistung je
Kanal bei 4 oder 8 Ohm. Als dritte Variante verfügt das
System 208 D MA über einen integrierten 70 Volt-Mono-
Verstärker und 50 Watt eff. Ausgangsleistung.
™
Umfangreiche Steuerungsoptionen
Der Umschalter kann über die hintergrundbeleuchteten
Tasten auf dem Frontbedienfeld, IP Link Ethernet
oder serielles RS-232 gesteuert werden. Auf dem
Frontbedienfeld befinden sich Tasten zur Steuerung
der Display-Funktionen, wie Ein- und Ausschalten,
Stummschaltung und Auswahl der Videomodi. Hierzu
gehört ebenfalls die Steuerung von Raumfunktionen,
wie das Hoch- und Herunterfahren einer Leinwand oder
das Ein- und Ausschalten der Beleuchtung. Mit den
optionalen TouchLink-Touchpanels und den sekundären
Bedienfeldern SCP 104 und SCP 226 können die
Funktionen vom Frontbedienfeld des System 208 D
dupliziert werden, so dass der Anwender die Umschaltung,
den Projektor und die Raumfunktionen des Umschalters
aus der Ferne steuern kann. Die SCP 104 AAP- und
SCP 226 AAP-Modelle können zusammen mit den
IRCM-Steuerungsmodulen zur IR-Steuerung von Geräten
mit dem System 208 D genutzt werden.
-Touchpanels und MediaLink
™
SCP 226-Bedienfeld
-Touchpanel
®
Audio-Umschaltereinstellungen
-Controllern
®
SCP 104-Bedienfeld
