OBI Toro Gebrauchsanweisung

1
DE Gebrauchsanweisung
Bedienungsanleitung Steckdose
Sicherheitshinweis:
Achtung!
Installation nur durch Personen mit einschlägigen elektrotechni-
schen Kenntnissen und Erfahrungen.*)
Durch eine unsachgemäße Installation gefährden Sie:
• Ihr eigenes Leben
• Das Leben der Nutzer der elektrischen Anlagen
Mit einer unsachgemäßen Installation riskieren Sie schwere Sach-
schäden z.B.: durch Brand.
Es droht für Sie die persönliche Haftung bei Personen- und Sach-
schäden.
Wenden Sie sich an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse
erforderlich:
• die anzuwendenden „5 Sicherheitsregeln": Freischalten; gegen
Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden
und Kurzschließen; benachbarte und unter Spannung stehende
Teile abdecken oder abschranken;
• Auswahl des geeigneten Werkzeugs, der Messgeräte und ggf.
der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektroinstallationsmaterials zur Sicherstellung der
Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System, TT-System)
und die daraus folgenden Anschlussbedingungen (klassische
Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.).
Bei Arbeiten an der Steckdose muss sichergestellt sein, das die ent-
sprechende Sicherung/der entsprechende Sicherungsautomat aus-
geschaltet ist, d.h. die Steckdose muss Spannungsfrei sein.
Art.-Nr. 311215, 311226, 311854, 396118, 396129, 396153
OBI Group Sourcing GmbH • Albert-Einstein-Str. 7–9 • 42929 Wermelskirchen • GERMANY • info@obisourcing.de • www.obisourcing.de
2
EFP300G-2
16/250
Technische Daten:
Nennspannung:
Nennstrom:
Schutzart:
Installationshinweise:
1. Spannung über Sicherung abschalten, Spannungsfreiheit prüfen.
2. Aderenden ca. 13 mm abisolieren.

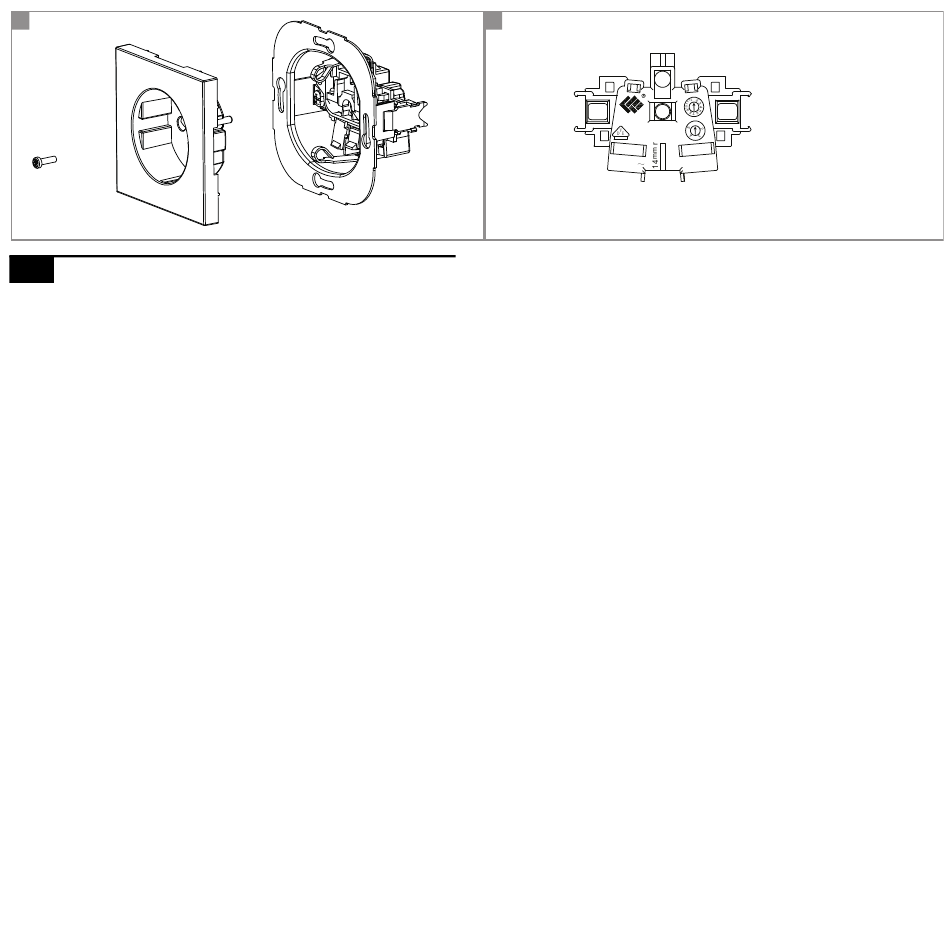

3. Einzeladern gemäß Anschlussschaltbild fachgerecht anschlie-
ßen.
4. Korrektheit der Anschlüsse prüfen.
5. Steckdose in der Anschlussdose ausrichten und mit den Spreiz-
krallen (Achtung! Es darf keine Ader/Isolierung/Leitung durch die
Krallen beschädigt werden) oder Dosenschrauben befestigen.
6. Steckdosenrahmen auf den Sockel drücken, bis dieser vollstän-
dig einrastet.
7. Steckdosenabdeckung mit Schraube fixieren.
8. Erst nach einwandfreier Installation Spannung über Sicherung
zuschalten.
Demontage:
1. Spannung über Sicherung abschalten, Spannungsfreiheit prüfen
2. Steckdosenrahmen abziehen.
3. Schraubkrallen oder Dosenschrauben lösen und Steckdose aus
Anschlussdose entnehmen.
4. Steckdose mit Steckanschlüssen: Adern durch drücken des
Löseknopfes und gleichzeitiger Drehbewegung der Ader lösen.
5. Steckdose mit Schraubanschlüssen: Adern durch lösen der
Schrauben der Anschlussklemmen abklemmen.
6. Vor Wiedereinschalten der Spannung Adern durch entspre-
chende Klemmen in Anschlussdose sichern.
Reinigung:
1. Spannung über Sicherung abschalten, Spannungsfreiheit prüfen
2. Rahmen mit einem leicht angefeuchteten Tuch abwischen (keine
scharfen Reinigungsmittel benutzen). Darauf achten, dass keine
Flüssigkeit/Feuchtigkeit in das Gehäuse gelangt.
1
2 0
1
1491AP
230 V~
16 A
IP20
S-70227 V-070324
