DETECT P
Technische Beschreibung
Ausführung
DETECT Pressure gibt es in einer universellen Ausführung
für alle runden (>Ø 100) und rechteckigen (Höhe>150
mm) Ventilationskanäle. Der Drucksensor ist positionsab-
hängig, siehe Abbildung 1.
Material und Oberflächenbehandlung
Alle Metallteile sind aus verzinktem Stahlblech hergestellt.
Sämtliche Kunststoffteile sind PVC-frei, hauptsächlich wird
ABS-Kunststoff verwendet.
Montage
DETECT Pressure kann in temperierten Räumen in einer
wahlfreien Position montiert werden. Die Membran des
Druckfühlers muss immer senkrecht montiert werden, Die
elektrische Verbindung erfolgt immer gemäß Schaltplan
im Produktabschnitt für CONTROL Zone. siehe Abbildun-
gen 2, 3 und 4.
ACHTUNG! Der Drucksensor wird in der Standardaus-
führung für Zuluftsysteme geliefert. Bei der Montage in
Abluftsystemen muss der Anschluss des Druckschlauchs
geändert werden, siehe Abbildung 4.
Instandhaltung
Verschmutzte Produkte dürfen nur mit einem Staubtuch
abgewischt oder mit einem Staubsauger abgesaugt
werden.
Projektierung
Der Drucksensor muss immer gemäß Empfehlung bezüg-
lich möglicher Störungen montiert werden, siehe Abbil-
dung 3.

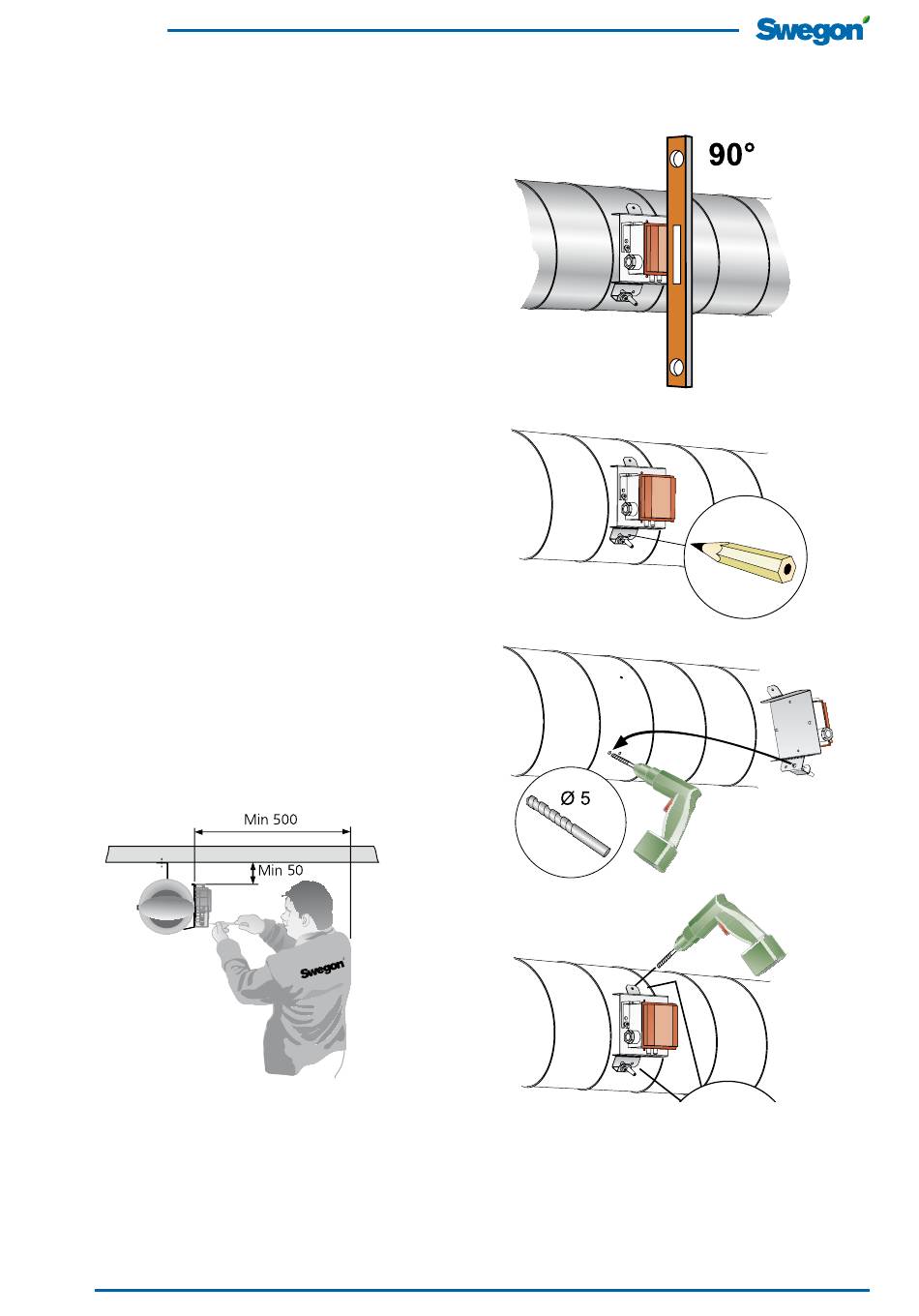

Abbildung 1. Anforderungen an den Montageort
2
Konstruktionsänderungen vorbehalten.
Abbildung 2. Die Halterung des Druckfühlers wird an den Kanal,
an dem der Fühler montiert werden soll, angepasst, entweder
rund oder rechteckig. Bitte beachten, dass der Druckfühler
immer senkrecht montiert werden muss.
20121119
