Swegon TBLZ-1-23-aa Installation

Installation Druckfühler TBLZ-1-23-aa
GOLD/COMPACT/MIRUVENT
1. Allgemeines
Der Druckfühler wird in Anlagen verwendet, in denen ein
variabler Volumenstrom durch Aufrechterhaltung eines
konstanten Drucks im Kanalsystem angestrebt wird. Der
Druckfühler wird auch in Anlagen verwendet, in denen
man einen konstanten Volumenstrom erzeugen möchte
(MIRUVENT). Der Druckfühler kann auch für die Enteisung
von rotierenden Wärmetauschern, für die Überwachung
der Vorfi lter oder für die Funktion RecO
werden. Der Druckfühler ist der gleiche, der für die Volu-
menstrommessung und die Filterüberwachung in GOLD
und COMPACT benutzt wird.
Beschreibung
Der gekapselte Druckfühler enthält einen temperaturkom-
pensierten Differenzdruckfühler, einen Funktionsumschal-
ter und zwei gleichwertige Modularanschlüsse für die
Bus-Kommunikation.
Der Druckfühler wird mit Schlauch (Länge = 2 Meter),
Anschlussnippeln mit Durchgang (70 mm) und Kabel für
die Kommunikation mit dem Gerät geliefert. Kabellänge
1–15 Meter, je nach Bestellung. Mit Zubehör TBLZ-
2-13 kann das Kabel bei Bedarf verlängert werden.
Das Kommunikationskabel überträgt Spannungsver-
sorgung und Signal.
Funktion
Je nach Position des Funktionsumschalters erhält
der´Druckfühler seine Identität und Bus-Adresse. Der
Drucksensor sendetseinen aktuellen Druckwert über den
Bus.
Anzeige der Leuchtdioden
LD1 Rotes Dauerlicht zeigt Versorgung 24V DC zum
Board an.
LD2 Rotes Blinklicht zeigt an, dass die Kommunikation
einwandfrei funktioniert.
2. Installation
Druckfühler an geeigneter Stelle anbringen, siehe Abs-
chnitte 2.1 und 2.2.
Die Einbaulage hat keinen Einfl uss auf die Funktion des
Druckfühlers. Der Dtruckfühler soll mit Rücksicht auf die
Gehäuseschutzart nicht mit den Druckanschlüssen nach
oben montiert werden.
Der Ausgang des Druckfühlers wird an die Nippel der
Messstelle im Gerät/Dachventilator oder in Kanälen ange-
schlossen. Plus- bzw. Minuspol am Anschluss des Druck-
fühlers beachten.
Die Messschläuche zum Fühler so montieren, dass sie
niedriger als der eigentliche Fühler zu liegen kommen.
Änderungen vorbehalten.

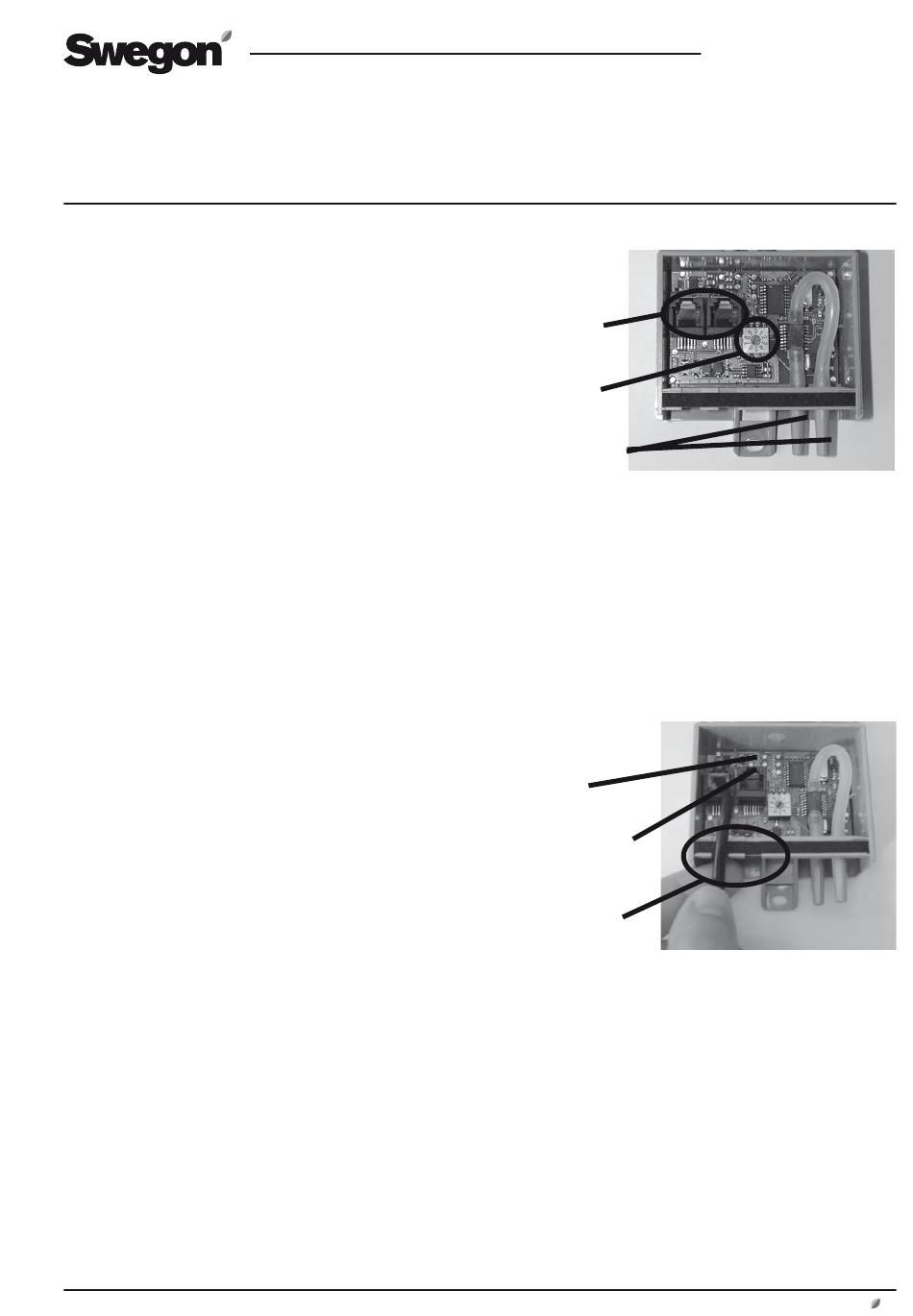

Abb. 1
verwendet
2
Funktionsumschalter
0 ReCO
Volumenstromregelung
(MIRU Control)
1 Ventilator 1 (GOLD/
COMPACT) oder Druckre-
gelung (MIRU Control)
2 Ventilator 2
3 Filter 1 (Standard)
Abb. 2
Wenn die Messschläuche höher als der Fühler angebracht
werden, besteht die Gefahr, dass sich Kondenswasser im
Fühler ansammelt und diesen beschädigt.
Deckel des Druckfühlers durch Eindrücken und Anheben
der Sperrhaken öffnen. Die Funktion des Druckfühlers am
Funktionsumschalter einstellen (kleinen Schraubendreher
verwenden), siehe Abb. 1 und Tabelle.
Der Druckfühler wird elektrisch an einen wahlfreien inter-
nen EIA-485 Bus-Kontakt auf der Steuerkarte angeschlos-
sen. Dies geschieht mit dem mitgelieferten Kabel.
Welcher Kontakt am Druckfühler verwendet wird, spielt
keine Rolle. Es gibt zwei Anschlüsse, um eine Serienschal-
tung mehrerer Druckfühler zu ermöglichen.
Das Kabel in die entsprechende Nut einlegen, siehe Abb.
2, und den Deckel des Druckfühlers schließen.
Modular-
Anschlüsse
Funktionsum-
schalter
Druckfühler-
anschluss
* (GOLD) oder
2
LD2
LD1
Aussparungen
für Kabelverle-
gung (2 St.)
DE.TBLZ23480.101207
- +
4 Filter 2 (Standard)
5 Zuluftkanal
6 Abluftkanal
7 Überwachung
Wärmetauscher
8 Zuluft Vorfi lter*
9 Abluft Vorfi lter*
* Erfordert Programmversion 1.06
im Druckfühler.
www.swegon.com 1
