Explorer Atlas 500 Bedienungsanleitung Seite 39

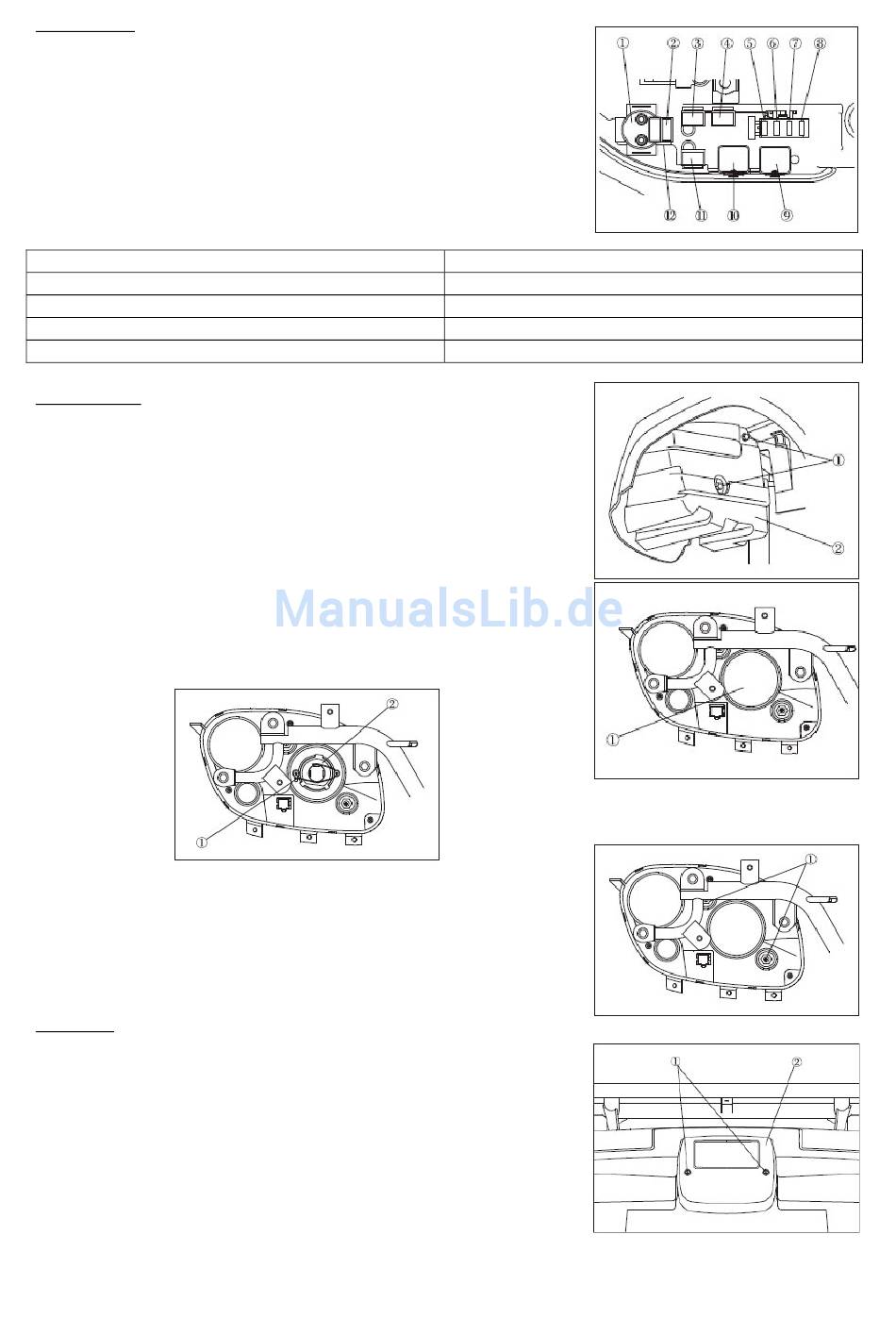

Sicherungen:
1. Der Sicherungskasten befindet sich unter dem Sitz.
2. Sollte eine Sicherung durchgebrannt sein schalten Sie die
Zündung aus und ersetzen Sie die Sicherung durch eine
gleichwertige mit derselben Ampere Zahl. Sollte die Sicherung
gleich nach dem Einschalten der Zündung wieder
durchbrennen kontaktieren Sie Ihren Händler.
1. Starter Relais
3. 2WD-4WD Relais
5. Sicherung (10A)
7. Sicherung (10A)
9. Ventilator Relais
Scheinwerfer:
Sollte die Scheinwerferbirne durchgebrannt sein wechseln Sie diese
wie folgt.
1. Lösen Sie die Schrauben und nehmen Sie die
Scheinwerferabdeckung von hinten herunter.
2. Entfernen Sie die Gummiabdeckung.
3. Entfernen Sie die Feder welche die Birne in der Fassung hält.
4. Ziehen Sie den Leuchtkörper aus der Fassung.
5. Ersetzen Sie das schadhafte Teil durch ein Neuteil und
befestigen Sie dieses mit der Feder.
6. Setzten Sie nun die Gummiabdeckung wieder auf und
befestigen Sie die hintere Scheinwerferabdeckung.
Sollten Sie die Leuchtweite des Scheinwerfers einstellen müssen
verstellen Sie die Schrauben (1) welche im Bild ersichtlich sind. Die
Scheinwerfereinstellung sollte von einer autorisierten Fachwerkstätte
durchgeführt werden.
Rücklicht:
Sollte das Rücklicht defekt sein ersetzen Sie den Leuchtkörper wie
folgt:
1. Entfernen Sie die Schrauben und das Cover.
2. Entnehmen Sie die Birne indem Sie sie gegen den
Uhrzeigersinn drehen.
3. Fixieren Sie die neue durch eine Drehung im Uhrzeigersinn.
4. Schrauben Sie nun die Abdeckung mittels der zwei Schrauben
wieder fest.
2. Hauptsicherung (20A)
4. 4WD Sperre Relais
6. Sicherung (15A)
8. Sicherung (10A)
10. Scheinwerfer Relais
