4. Kommunikation
4. Kommunikation
Die beim 2PU CT verfügbare Modbus-Kommunikation erfolgt über eine serielle RS485-Schnittstelle (2 oder 3 Draht),
die den Betrieb des Gerätes vom FEMS aus ermöglicht. In der Standardkonfiguration können mit einer RS485-
Schnittstelle 64 Geräte mit einem PC oder einem Controller auf 1000 Meter verbunden werden.
The connections for Modbus communication are located above the meter, in the front row of terminals.

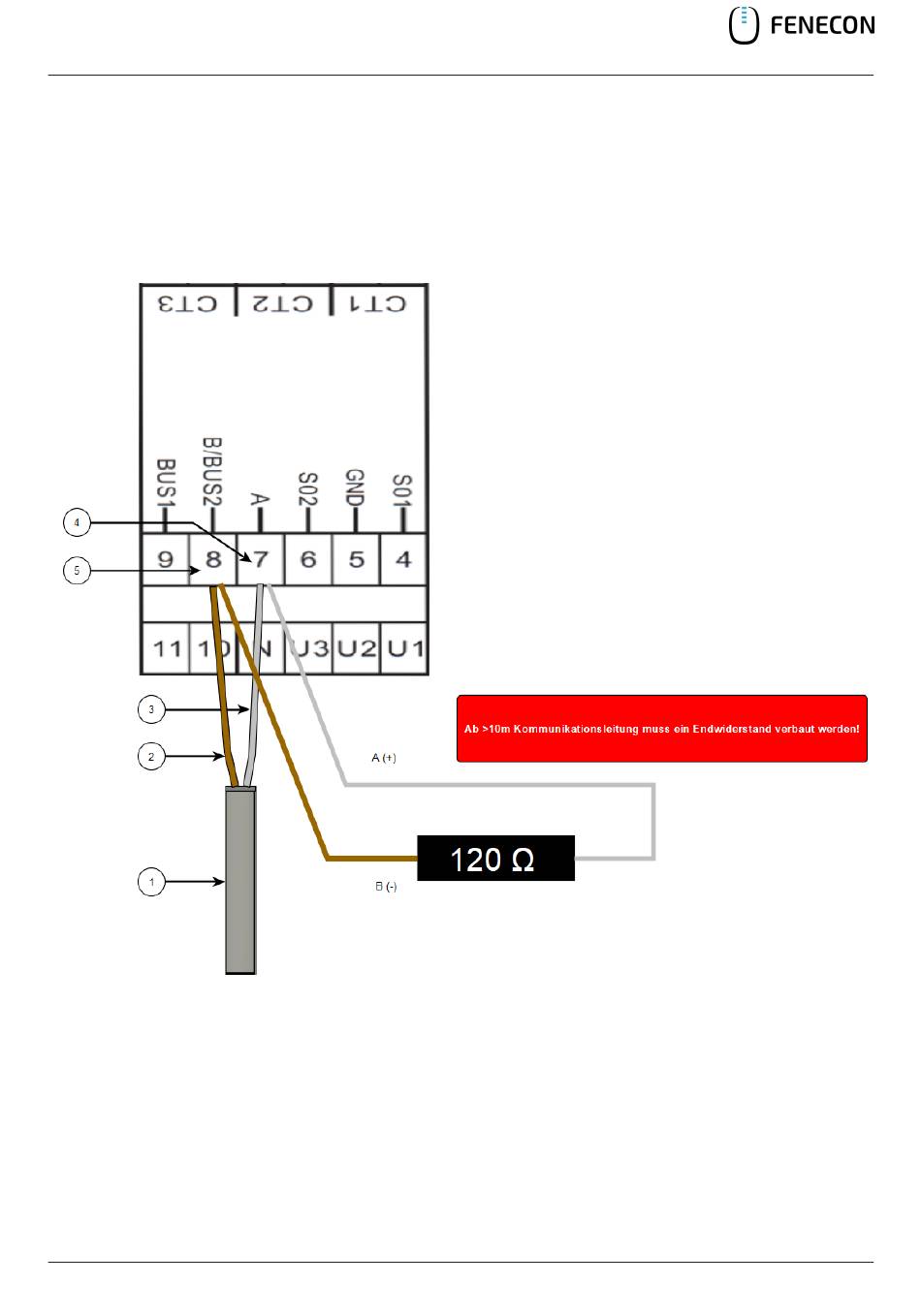

Abbildung 8. RS-485 connection
1. COM RS-485 connection from the FEMS direction
2. Daten-Leiter Plus (+) (A-Leiter)
3. Daten-Leiter Minus (-) (B-Leiter)
4. Minus (-) contact
5. Plus (+) Contact
Um mehrere Zähler hintereinander zu schalten, muss die RS-485 Verbindung durchgeschleift werden, wie in der
