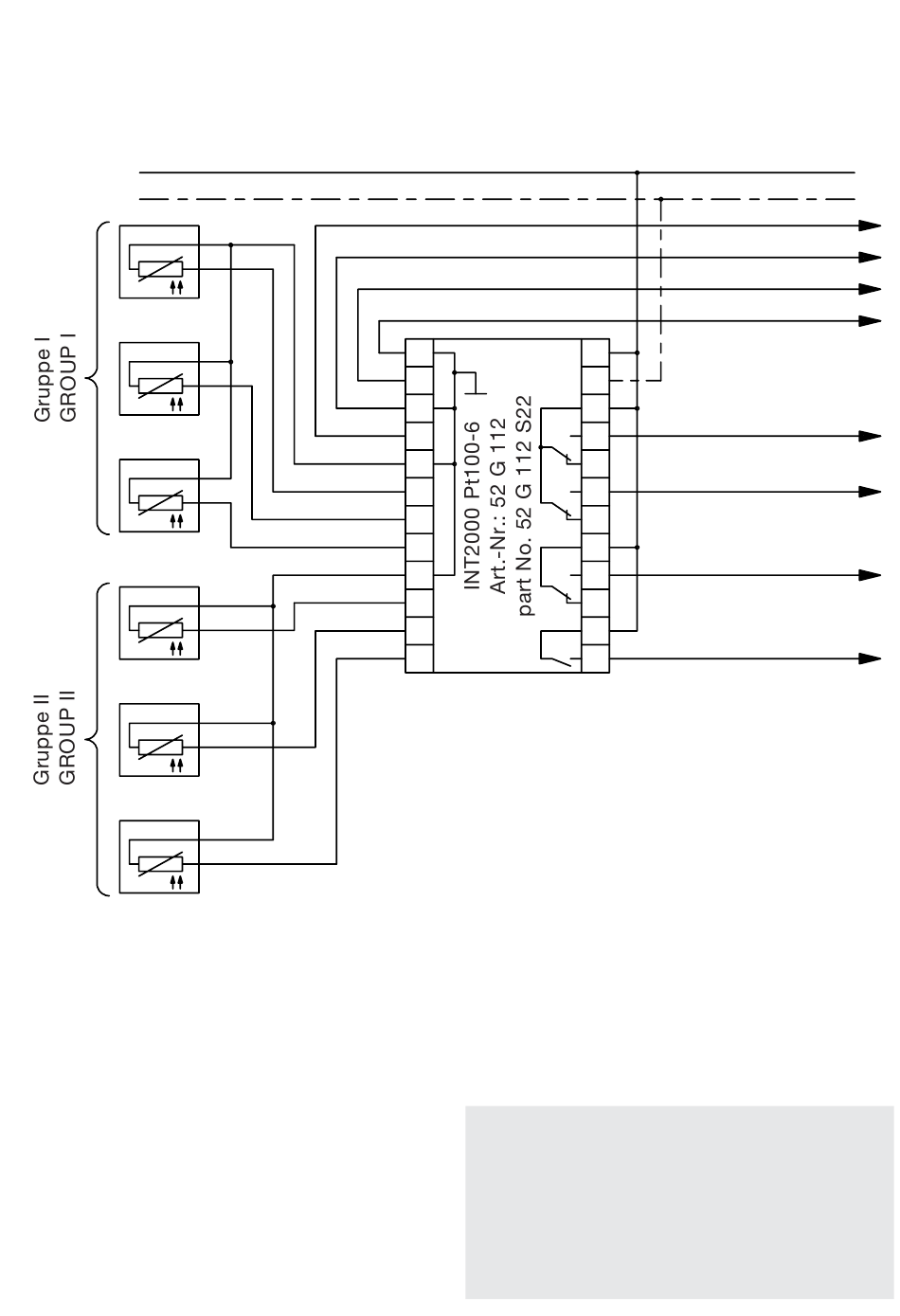

Anschlußschaltbild Grundausführung:
L
N
ϑ
Pt 100
/DIN IEC 751
ϑ
Pt 100
/DIN IEC 751
ϑ
Pt 100
/DIN IEC 751
ϑ
Pt 100
/DIN IEC 751
ϑ
Pt 100
/DIN IEC 751
ϑ
Pt 100
/DIN IEC 751
(Relais im Gutzustand angezogen)
(Relay pulled in if set value is not
exceeded)
Wir empfehlen, Sensorleitungen abzuschirmen
und einseitig im Schaltschrank zu erden. Alle
Sensoreingänge sind als Niederspannungsein-
gänge konzipiert. Keine Netzspannung
anlegen! Bei den angeschlossenen Motoren
und Schützen empfehlen wir, RC- Störschutz-
beschaltungen einzusetzen.
CONNECTION DIAGRAM, BASIC DESIGN:
1
2
3
4
5
6
7
8
9
10
11
12
1.) A II
A II
2.) A I
A I
3.) Gruppe I(Vorwarnung)
Group I
4.) Gruppe II
Group II
5.) Gruppe I(Abschaltung)
Group I
6.) Gruppe II
Group II
We recommend to fit contactors and motors
with suitable RC interference suppression.
Sensor leads should be shielded and earthed
on one side in the control cabinet. All inputs are
designed for low voltage. Do not connect to
mains voltage!
Einleitung/Introduction
1.)
2.)
L
N
15/25
18
3.)
16
28
4.)
26
35
38
5.)
36
45
6.)
48
(Analogausgang)
(analogue output)
(Analogausgang)
(analogue output)
(alarm)
(Vorwarnung)
(alarm)
(trip)
(Abschaltung)
(trip)
1.3
