KRIWAN INT2000 Bedienungsanleitung Seite 4

Einleitung/Introduction

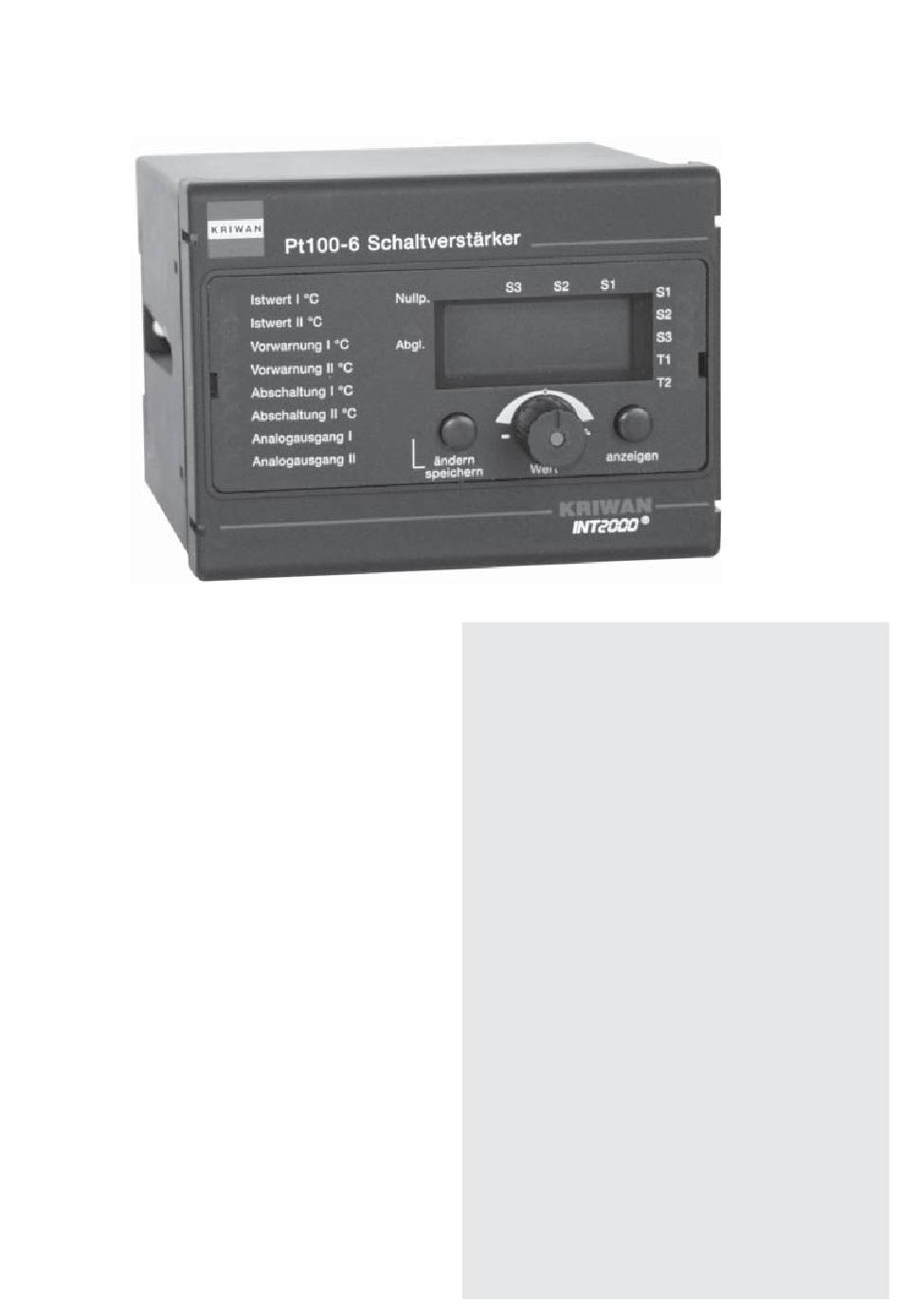

Der 6-kanalige KRIWAN Schaltverstärker
INT2000 Pt100-6 überwacht sechs Pt100-Tem-
peraturmeßstellen auf je zwei voneinander un-
abhängige Temperaturgrenzen.
Zwei Gruppen mit je drei unabhängigen Tem-
peraturmeßkreisen besitzen jeweils ein Relais
für Vorwarnung und für Abschaltung, wobei der
auslösende Meßkreis optisch angezeigt wird.
Ein Analogausgang je Gruppe kann die Tempe-
ratur einer Meßstelle oder die höchste Tempe-
ratur von zwei oder drei Meßstellen anzeigen.
Der KRIWAN Schaltverstärker Feuchte/Tem-
peratur (52 G 112 S30) erfaßt die Meßwerte von
bis zu 3 Pt100-Temperatursensoren nach DIN
IEC 751 und 3 Feuchtesensoren mit Pt100-
Charakteristik und überprüft diese auf Grenz-
wertverletzung. Der Meßbereich von 0...100 °C
(0...100 % r.F.) wird auf 0,1 K (0,1 % r.F.)
aufgelöst.
Zwei Fehlerspeicher (Vorwarnung/Abschaltung)
enthalten die Information, welcher Sensor zu-
letzt die Grenze Vorwarnung und Abschaltung
verletzt hat oder zum Ansprechen der Sensor-
überwachung führte.
1.1
The KRIWAN Pt100-6 6-channel switching
amplifier INT2000 monitors six Pt100 tempera-
ture measuring points, each with respect to two
independent temperature limits.
The six channels are divided into 2 groups of
three, to each of which an output relay combi-
nation is allocated. The measuring circuit which
activated the trip is indicated. One analogue
output per group is capable of indicating the
temperature at a selected measuring point or
the maximum temperature of two or three meas-
uring points.
The model 52 G 112 S30 can be used to monitor
up to 3 Pt100 (DIN/IEC 751) temperature meas-
uring points and up to 3 relative humidity sen-
sors with Pt100 elements. The measurement
ranges are 0...100 °C/0...100 % r.h. with a
resolution of 0,1 K/0,1 r.h.
The last sensor which violated the warning and
trip limit, or which led to the actuation of the
sensor monitoring is stored in two fault memo-
ries (warning/trip memory).
