Pro’s Pro Hornet MT-250 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Bedienungsanleitung für
pro's pro® Hornet MT-250
Bedienungsanleitung
pro's pro® Hornet MT-250
Wir bedanken uns für das Vertrauen, das Sie uns mit dem Kauf unserer Bespannmaschine erwiesen haben und wünschen Ihnen viel
Vergnügen beim Gebrauch.
Das Gerät ist ausschließlich zur Verwendung im Innenbereich bestimmt.
Die Bespannmaschine ist ausschließlich zum Besaiten von Tennisschlägern bzw. mit optionalem Zubehör von Squash- und
Badmintonschlägern unter Verwendung einer dafür geeigneten Saite bestimmt.
Seite 1 / 12
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Pro’s Pro Hornet MT-250
Inhaltszusammenfassung für Pro’s Pro Hornet MT-250

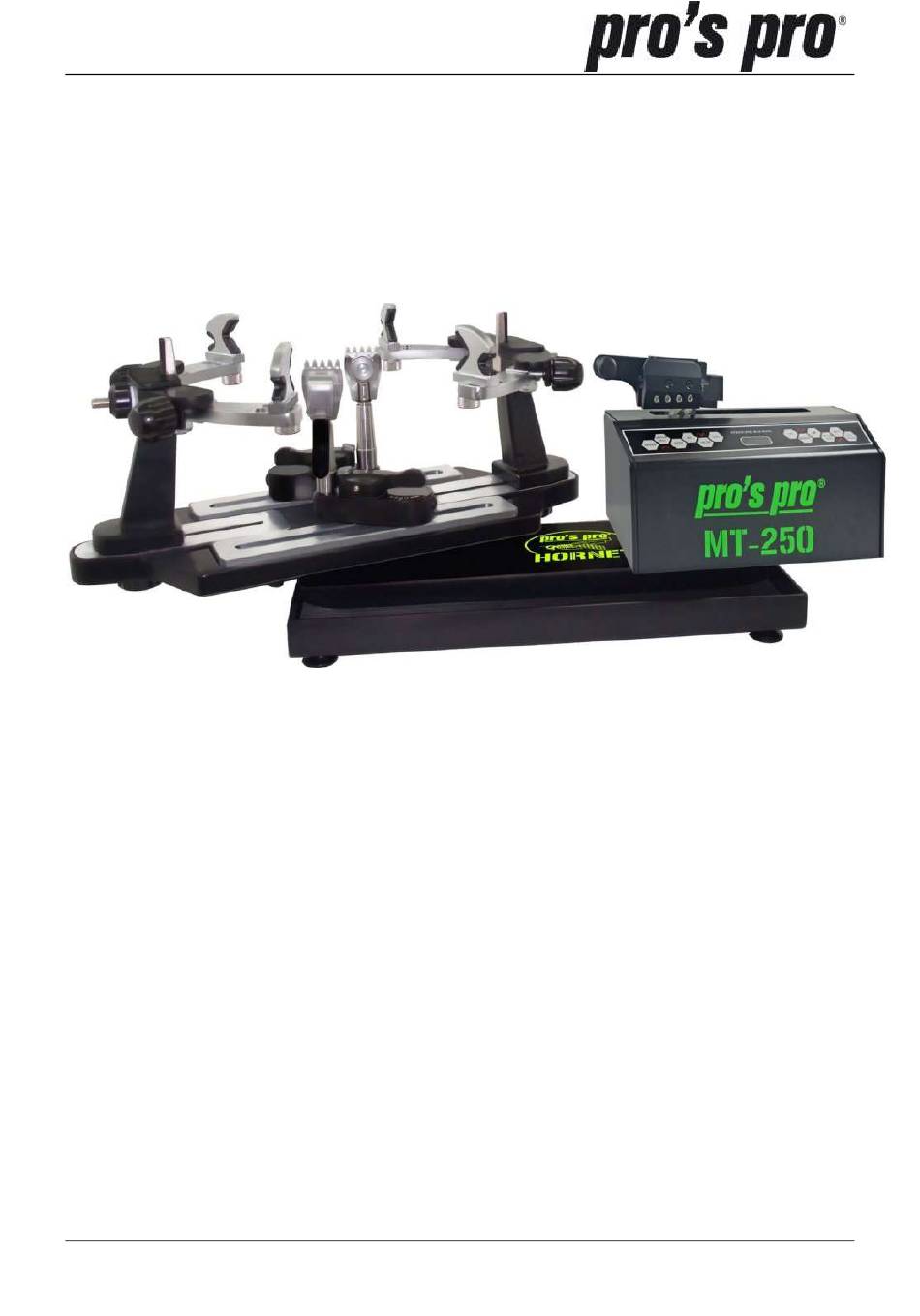

- Seite 1 Bedienungsanleitung für pro’s pro® Hornet MT-250 Bedienungsanleitung pro’s pro® Hornet MT-250 Wir bedanken uns für das Vertrauen, das Sie uns mit dem Kauf unserer Bespannmaschine erwiesen haben und wünschen Ihnen viel Vergnügen beim Gebrauch. Das Gerät ist ausschließlich zur Verwendung im Innenbereich bestimmt.
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung für pro’s pro® Hornet MT-250 Inhalt WICHTIGE HINWEISE WARN- UND SICHERHEITSHINWEISE BESCHREIBUNG DES GERÄTS: Lieferumfang Aufbau und Stromzufuhr Inbetriebnahme PRAKTISCHE TIPPS & HINWEISE Haltezangen: Zangenunterteile (-basis): Arretierung Drehteller: FEHLERBEHEBUNG Mechanische Teile: Elektroantrieb: ENTSORGUNG DES GERÄTES Seite 2 / 12... -
Seite 3: Wichtige Hinweise
Bedienungsanleitung für pro’s pro® Hornet MT-250 WICHTIGE HINWEISE WARN- UND SICHERHEITSHINWEISE Zu Ihrer eigenen Sicherheit und ordnungsgemäßen Verwendung lesen Sie bitte vor dem Zusammenbau und erstmaligen Gebrauch der Maschine das Benutzerhandbuch sorgfältig durch, einschließlich der Warnhinweise. Zur Vermeidung von unnötigen Fehlern und Unfällen ist es erforderlich, dass alle Personen, die das Gerät verwenden, hinreichend vertraut sind mit dessen Betrieb und seinen... -
Seite 4: Beschreibung Des Geräts
Bedienungsanleitung für pro’s pro® Hornet MT-250 BESCHREIBUNG DES GERÄTS: Lieferumfang Die Hornet MT-250 wird in 2 Kartons ausgeliefert. Abmessungen Karton #1: ca 760*335*335 mm, Gewicht ca 25,10 kg Abmessungen Karton #2: ca 470*210*300 mm, Gewicht ca 6,56 kg Karton#1 enthält: ... -
Seite 5: Aufbau Und Stromzufuhr
Bedienungsanleitung für pro’s pro® Hornet MT-250 Aufbau und Stromzufuhr Öffnen Sie den ersten Karton, nehmen Sie die Maschine aus der Verpackung und stellen Sie diese auf einen geraden, stabilen Untergrund. Die Bodenplatte der Hornet verfügt über mehrere Montagelöcher. Die beiden rot markierten Löcher dienen zur Fixierung des MT-250 Antriebs. - Seite 6 Bedienungsanleitung für pro’s pro® Hornet MT-250 Entfernen Sie nun den Aufspannkorb. Lösen dazu die 4 Schrauben in der Mitte des Drehtellers. Platzieren Sie den Adapter Fixieren Sie den Aufspannkorb wieder mit den längeren, beiliegenden Schrauben Nun müssen noch die beiden Haltezangen in die Basen eingeführt werden, sowie die 4 Rahmenfixierungen in die dafür vorgesehenen Fixierungslöcher gesteckt und von unten mit der dazugehörigen Schraube fixiert werden.
-
Seite 7: Stromanschluss
Bedienungsanleitung für pro’s pro® Hornet MT-250 Übersicht Antrieb Schnellspanner Touchpad An- & Ausschalter Stromanschluss USB Anschluss* *Der USB-Anschluss wird verwendet, um das Programm der Computersteuerplatine zu aktualisieren und kann nur von Fachleuten bedient werden, die dieses Softwareprogramm gut kennen. Seite 7 / 12... -
Seite 8: Inbetriebnahme
Bedienungsanleitung für pro’s pro® Hornet MT-250 Inbetriebnahme Verbinden Sie den Antrieb mit dem Stromkabel (100V zu 204V). Der Antrieb führt einen Selbsttest aus. Hierbei zählt das Display von "999" rückwärts und der Schnellspanner geht mit langsamer Geschwindigkeit vor und zurück. Bitte achten Sie darauf, dass in dieser Selbsttestphase keine Saite eingelegt ist und drücken Sie während des Tests bitte auf keine Knöpfe. -
Seite 9: Praktische Tipps & Hinweise
Bedienungsanleitung für pro’s pro® Hornet MT-250 Einlegen der Saite & Bespannen Beim Einlegen der Saite beachten Sie bitte, dass dabei die inneren Backen des Schnellspanners zusammengedrückt sind und dabei die Saite gut einklemmt ist. Um den Bespannvorgang zu starten drücken Sie einfach auf die PULL / RELEASE Taste am Touchpad oder ... -
Seite 10: Fehlerbehebung
Bedienungsanleitung für pro’s pro® Hornet MT-250 FEHLERBEHEBUNG Mechanische Teile: Justieren der Zangenunterteile Sollten Sie Basis auf der Schiene nicht fixieren, muss diese justiert werden. Dazu gehen wir wie folgt vor: Bringen Sie das Zangenunterteil vertikal zur Schiene in Stellung. Stecken Sie einen 3mm Inbusschlüssel in das vorgesehene Loch wie abgebildet. -
Seite 11: Elektroantrieb
Bedienungsanleitung für pro’s pro® Hornet MT-250 Die Backen des Schnellspanners sollten sich stets flüssig bewegen. Sollte dies nicht der Fall sein, so tropfen Sie bitte sehr gutes Maschinenöl in die Kanäle/Kugellager des Schnellspanners. Zur routinemäßigen Wartung elektromechanischer Geräte gehört die Schmierung beweglicher Teile. -
Seite 12: Entsorgung Des Gerätes
Bedienungsanleitung für pro’s pro® Hornet MT-250 ENTSORGUNG DES GERÄTES Verpackungsmaterialien sind wiederverwertbar. Entsorgen Sie diese Verpackung in einem geeigneten Sammelbehälter, um sie zu recyceln. Richtige Entsorgung des Produkts: Das Produkt darf nicht als gewöhnlicher Haushaltsmüll entsorget werden. Bringen Sie Ihr ausgedientes Gerät zu einer Sammelstelle für die Wiederverwertung von elektrischen und elektronischen Altgeräten.
