Reloop iPhono 2 Bedienanleitung

Professionelles usb-phono/line interface
Quelle: reloop.com
Vorschau ausblenden Andere Handbücher für iPhono 2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

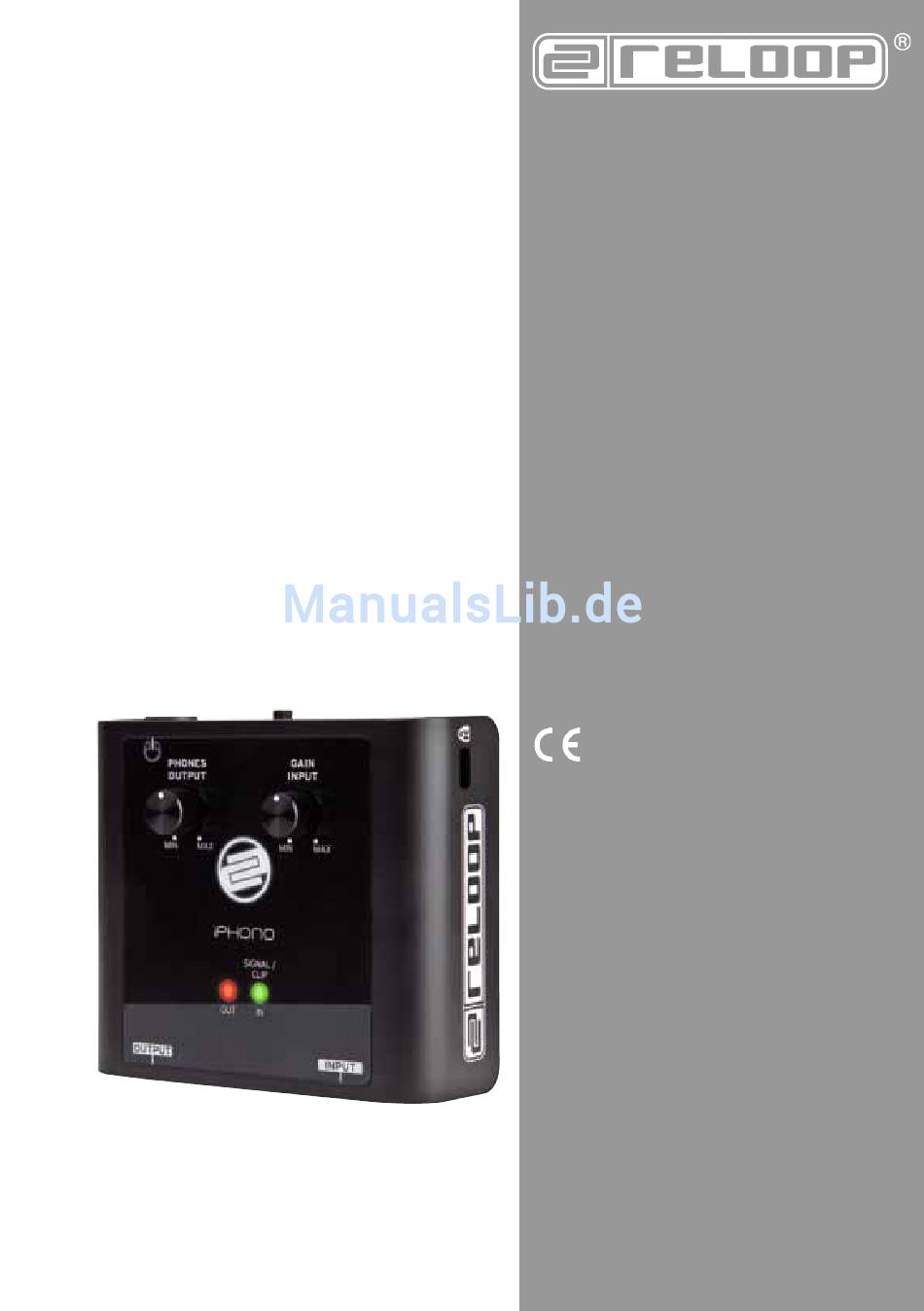

iPhono 2
Professionelles USB-Phono/Line Interface
Professional USB Phono/Line Interface
Interface professionnelle USB-Phono/Line
Bedienungsanleitung
ACHTUNG!
4
Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese
5
Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstel-
lung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerä-
5
tes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebs-
Bedienung 5
anleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien, die Konformität wurde
nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt.
Instruction Manual
8
CAUTION!
For your own safety, please read this operation manual carefully before ini-
10
tial operation! All persons involved in the installation, setting-up, operation,
maintenance and service of this device must be appropriately qualified and
observe this operation manual in detail. This product complies with the requi-
rements of the applicable European and national regulations. Conformity has
been proven. The respective statements and documents are deposited at the
manufacturer.
Mode d'emploi
MAINTENANCE
11
ATTENTION!
13
avant la première utilisation ! Toutes les personnes chargées de l'installation,
13
de la mise en service, de l'utilisation, de l'entretien et la maintenance de
Operation 13
cet appareil doivent posséder les qualifications nécessaires et respecter les
instructions de ce mode d'emploi. Ce produit est conforme aux directives
européennes et nationales, la conformité a été certifiée et les déclarations
et documents sont en possession du fabricant.
02-09
10-17
Mode d'emploi
18-25
18
21
Connexions
21
WARNUNG!
Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses
Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!
Exemple d'enregistrement avec Audacity:
WARNING!
To prevent fire or avoid an electric shock do not expose the device to water
or fluids! Never open the housing!
24
ATTENTION !
Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet
appareil à l'écart des liquides et de l'humidité ! N´ouvrez jamais le boîtier !
Für weiteren Gebrauch aufbewahren!
Keep information for further reference!
Gardez ces instructions pour des utilisations ultérieurs!
www.reloop.com
Reloop Trademark
© 2012
3
6
10
14
14
15
20
22
22
23
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reloop iPhono 2

Inhaltszusammenfassung für Reloop iPhono 2

  • Seite 1: Inhaltsverzeichnis

    SAFETY INSTRUCTIONS rements of the applicable European and national regulations. Conformity has been proven. The respective statements and documents are deposited at the manufacturer. APPLICATION IN ACCORDANCE 11 WITH REGULATIONS 11 iPhono 2 Mode d‘emploi MAINTENANCE ATTENTION! Controls 12 Designation Pour votre propre sécurité, veuillez lire attentivement ce mode d‘emploi avant la première utilisation ! Toutes les personnes chargées de l‘installation, Connections de la mise en service, de l‘utilisation, de l‘entretien et la maintenance de...

  • Seite 2: Deutsch

    Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden erklärungen und Unterlagen sind beim hersteller hinterlegt. Wir gratulieren Ihnen zum Kauf des Reloop iPhono 2. Vielen Dank, dass Sie unserer Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

  • Seite 3: Bestimmungsgemäße Verwendung

    S tellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den USB-Stecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen. B etreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Um- gebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. D as Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zer- stören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! R egler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt wer- den. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lö- sungsmittel oder Waschbenzin zum Reinigen.

  • Seite 4: Bedienoberfläche

    BeDIeNoBeRFLäche...

  • Seite 5: Bezeichnungen

    BezeIchNUNGeN Diebstahlsicherung: Kensington Sicherheits Slot 2. Lautstärkeregler (Kopfhörer) 3. Signal Eingansgverstärkung (Gain) 4. USB-Status Anzeige 5. Status-LED (Signal Ausgang) 6. Status-LED (Signal Input & Clip) 7. USB-Anschluss 8. Phono/Line Wahlschalter 9. Kopfhöreranschluss 10. Audio Ausgangsbuchsen (Cinch) 11. Erdungsschraube 12. Phono/Line Eingangsbuchsen (Cinch) ANSchLüSSe S chließen Sie zunächst die Signalquelle, die sie aufnehmen wollen (beispielsweise einen Plattenspie- ler oder ein Kassettendeck), an die Phono/Line Eingangsbuchsen -12-. Je nachdem ob die Signalquel- le noch vorverstärkt und entzerrt werden muss (Phono) oder nicht (Line), stellen Sie nun mit dem Eingangswahlschalter -8- die entsprechende Quelle ein. Falls Sie einen Plattenspieler anschließen, verbinden Sie noch das Erdungskabel mit der Erdungsschraube -11-. 2. V erbinden Sie nun einen freien USB-Port Ihres Computers (PC/Mac ab Version 1.0 / 2.0 kompatibel) mit dem USB-Anschluss -7- vom iPhono 2. Verwenden Sie dazu das beiliegende USB-Kabel. 3. F alls Sie das Eingangssignal akustisch überwachen möchten, haben Sie die Möglichkeit per Cinch an den Line-Ausgangsbuchsen -10- eine Abhöranlage, wie beispielsweise eine Stereoanlage anzuschlie- ßen.

  • Seite 6: Computer- & Softwareeinstellungen

    coMPUTeR- & SoFTWAReeINSTeLLUNGeN Empfohlene Systemanforderung: - aktueller Prozessor (ab 1 GHz) - Windows XP © / Windows Vista © / Windows 7 © / Mac OS X © - ab USB 1.0 Schnittstelle - 512 MB RAM 2. Computer und iPhono 2 verbinden F ahren Sie Ihren Computer wie gewohnt hoch. Verbinden Sie danach das iPhono 2 USB-Kabel mir Ih- rem Computer und dem USB-Anschluss -7- am iPhono 2. Ihr Computer sollte nun automatisch, ohne Installation von speziellen Treibern, das iPhono 2 erkennen. Falls keine automatische Erkennung erfolgt, schauen Sie in die Dokumentation Ihres Computers nach generellen USB-Einstellungen nach oder konsultieren Sie den technischen Support. 3. Softwareeinstellung N un da Ihr iPhono 2 als externe Soundkarte registriert wurde, müssen Sie in den Systemeinstellun- gen Ihres Betriebssystemes das iPhono 2 als Standardgerät für die Soundaufnahme einstellen. Beispiel Windows XP ©: - Starten Sie „Systemsteuerung“ - Wählen Sie „Sounds und Audiogeräte“...

  • Seite 7: Albumaufnahmen Mit Audacity

    5. Wählen Sie die Audio I/O Registerkarte aus. - wählen Sie unter Playback > Device „USB Audio Codec“ - wählen Sie unter Recording > Device „USB Audio Codec“ - wählen Sie unter Recording > Channels „2 (Stereo)“ - setzen Sie ein Häkchen bei „Play other tracks while recording new one“ - setzen Sie ein Häkchen bei „Software playthrough“ ALBUMAUFNAhMeN MIT AUDAcITy Speichern eines Projektes - A udacity speichert alle geänderten und aufgenommenen Audiodateien in ein Verzeichnis namens „Projectname_data“, dass sich dort befindet, wo Sie das Projekt selbst abgespeichert haben. - W ählen Sie „Save project as“ aus der Audacity Ordnerregisterkarte und wählen Sie einen Speicher- ort und Namen für Ihr Projekt. hINWeIS! Bitte beachten Sie, dass bei einer erstinbetriebnahme von Audacity lediglich die „Save as...“ option verfügbar ist. 2. Aufnahme - schließen Sie Ihren Plattenspieler, wie oben beschrieben, an den iPhono 2 an. - klicken Sie auf das Record Symbol und die Aufnahme beginnt. - spielen Sie nun die Passage, die Sie aufnehmen möchten, mit Ihrem Plattenspieler ab.

  • Seite 8: Technische Daten

    Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft: Eingänge: P hono 5 mV/47 kOhm +1/-3dB Line 200 mV/10 kOhm +1/-2dB Ausgänge: Master Normal 0.77V/600 Ohm Kopfhörer Normal 1.1V/32 Ohm Frequenzgang: 20 Hz - 20KHz, +/-1 dB (RIAA +/- 3 dB) Klirrfaktor: > 0.1 % Stereo Trennung: < 65 dB Rauschabstand: Phono 70 dB Line 75 dB USB: A/D & D/A Wandler 16-bit Interface USB 1.1 oder USB 2.0 mit FullDuplex Unterstützung Stromversorgung: 5 V DC Abmessungen: 80 x 74 x 33 mm Gewicht: 0,094 kg ohne Netzteil ReLooP WüNSchT IhNeN NUN VIeL SPASS! Reloop - Solution for DJs Global Distribution GmbH Schuckertstraße 28 48153 Muenster Germany Fax +49.251.6099368 www.reloop.com...

  • Seite 10: Operation Manual

    The respective statements and documents are deposited at the manufacturer. Congratulations on purchasing your Reloop iPhono 2. Thank you for placing your trust in our disc jockey technology. Before operating this equipment we ask you to carefully study and observe all instructions. Please remove the iPhono 2 from its packaging. Check before initial operation to make sure that the device has not been visibly damaged during transport. If you detect any damage to the USB cable or the...

  • Seite 11: Application In Accordance

    - D o not operate the device under extremely hot (in excess of 35° C) or extremely cold (below 5° C) condi- tions. Keep the device away from direct exposure to the sun and heat sources such as radiators, ovens, etc. (even during transport in a closed vehicle). Always ensure sufficient ventilation. - T he device must not be operated after being taken from a cold environment into a warm environment. The condensation caused hereby may destroy your device. Do not switch on or operate the device until it has reached ambient temperature! - C ontrols and switches should never be treated with spray-on cleaning agents and lubricants. This de- vice should only be cleaned with a damp cloth. Never use solvents or cleaning fluids with a petroleum base for cleaning. - W hen relocating, the device should be transported in its original packaging. - D evices supplied by voltage should not be left in the hands of children. Please exercise particular care when in the presence of children. - A t commercial facilities the regulations for the prevention of accidents as stipulated by the organizati- on of professional associations must be observed. - A t schools, training facilities, hobby and self-help workshops the operation of the device must be moni- tored with responsibility by trained staff. - K eep this operation manual in a safe place for later reference in the event of questions or problems. APPLIcATIoN IN AccoRDANce WITh ReGULATIoNS - T his device is a professional interface to digitally transmit analogue signals such as, for example, from a turntable or a tape deck via USB to a computer. The iPhono 2 is ideal for archiving old vinyl or tapes on a computer and/or for burning onto a writable medium like a CD. The device is hooked up between a signal source and a computer.

  • Seite 12: Controls

    coNTRoLS...

  • Seite 13: Pour Votre Propre Sécurité, Veuillez Lire Attentivement Ce Mode D'emploi Designation

    DeSIGNATIoN 1. Theft Protection: Kensington Safety Slot 2. Volume Dial (Headphones) 3. Gain Dial 4. USB Status Display 5. Status LED (Signal Output) 6. Status LED (Signal Input & Clip) 7. USB Port 8. Phono/Line Switch 9. Headphones Connection 10. Audio Output (RCA) 11. Grounding Screw 12. Phono/Line Input (RCA) coNNecTIoNS 1. F irst connect the sound source from which you would like to record (i.e. turntable, tape deck) to the Phono/Line Input -12-. Depending on whether the signal source has to be amplified and equalised (Phono) or not (Line), adjust the corresponding source via the Phono/Line Switch -8-. If you want to connect a turntable please also connect the grounding cable to the Grounding Screw -11-. 2. N ow connect a free USB port of your computer (PC/Mac version 1.0/2.0 compatible) to the iPhono 2‘s USB connection -7-. To do so please use the included USB cable. 3. I f you want to monitor the input signal you can connect a stereo system via RCA for example to the Line Output -10-.

  • Seite 14: Computer & Software Settings

    - Tab “Audio” - Item “Sound Recording” - Under “Standard Device” select the iPhono 2 and confirm with “Resume“ - In the menu beneath “volume” you can carry out a volume level adjustment. NoTe! your computer recognized the iPhono USB codec as “USB Audio coDec”.

  • Seite 15: Recording Albums With Audacity

    5. Select Audio I/O tab. - Under Playback, Device, select “USB AUDIO CODEC“ - Under Recording, Device, select “USB AUDIO CODEC - Under Recording, Channels, select 2(Stereo) - Check the box marked “Play other tracks while recording new one“ - Check the box marked “Software Playthrough“ RecoRDING ALBUMS WITh AUDAcITy 1. Saving a project - A udacity writes all the changed and recorded audio to a directory called Projectname_data, which is located right where you saved the project file itself - T hus, select Save project as from your Audacity File tab and choose a location and filename for your project NoTe! Please note that when you startup Audacity fresh, only the “Save As...” menu option is available 2. How to record - Set your turntable up to play the song or album you want to record - Click on the red Record button to beto begin recording.

  • Seite 16: Technical Information

    TechNIcAL INFoRMATIoN Global Distribution GmbH GmbH did not test the following manufacturers’ specification for plausibility and accuracy: Inputs: Phono 5 mV/47 kOhm +1/-3dB Line 200 mV/10 kOhm +1/-2dB Outputs: Master Normal 0.77V / 600 Ohm Headphones Normal 1.1V / 32 Ohm Frequency range: 20 Hz - 20KHz, +/-1 dB (RIAA +/- 3 dB) Distortion: > 0.1 % Stereo separation: < 65 dB S/N ratio: Phono 70 dB Line 75 dB USB: A/D & D/A converter 16 bit Interface USB 1.1 or USB 2.0 with FullDuplex support Power supply: 5 V DC Dimensions: 80 x 74 x 33 mm Weight: 0.094 kg (without mains adapter) hAVe FUN WITh yoUR ReLooP! Reloop - Solution for DJs Global Distribution GmbH Schuckertstraße 28 48153 Muenster Germany Fax +49.251.6099368 www.reloop.com...

  • Seite 18: Français

    été certifiée et les déclarations et documents sont en possession du fabricant. Nous vous félicitons d‘avoir choisi la console de mixage Reloop iPhono 2, preuve de la confiance que vous accordez à notre technologie pour Disc Jockey. Avant la mise en service, nous vous prions de lire attentivement ce mode d‘emploi et de respecter les instructions pendant l‘utilisation.

  • Seite 19: Utilisation Conforme

    - N ‘utilisez pas l‘appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5° C). N‘exposez pas l‘appareil directement aux rayons solaires ou à des sources de chaleur telles que radia- teurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable. - N ‘utilisez pas l‘appareil lorsqu‘il est amené d‘une pièce froide dans une pièce chaude. L‘eau de con- densation peut détruire votre appareil. Laissez l‘appareil hors tension jusqu‘à ce qu‘il ait atteint la température ambiante ! - N e nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d‘essence.

  • Seite 20: Panneau De Commande

    PANNeAU De coMMANDe...

  • Seite 21: Désignation

    DéSIGNATIoN: 1. Protection antivol : fente de sécurité Kensington 2. Régleur de volume (casque) 3. Amplification d‘entrée du signal (gain) 4. Témoin d‘état USB 5. DEL d‘état (sortie du signal) 6. DEL d‘état (entrée du signal & clip) 7. Port USB 8. Sélecteur Phono/Line 9. Connecteur de casque 10. Prises de sortie audio (coaxiales) 11. Vis de mise à la terre 12. Prises d‘entrée Phono/Line (coaxiales) coNNeXIoNS C ommencer par brancher la source de signal devant être enregistrée (par exemple platine vinyle ou lecteur de cassettes), aux prises d‘entrée Phono/Line -12-. Si la source de signal doit être préamp- lifiée et déparasitée, régler le sélecteur de source -8- sur (Phono), sinon sur (Line). Si vous désirez brancher une platine vinyle, il faut également relier le câble de terre à la vis de mise à la terre -11-. 2. V ous pouvez à présent connecter un port USB libre de votre ordinateur (PC/MAC compatible pour version 1.0/2.0) au port USB -7- de l‘interface iPhono. Utilisez pour cela le câble USB livré avec l‘interface.

  • Seite 22: Configuration Ordinateur Et Logiciels

    coNFIGURATIoN oRDINATeUR eT LoGIcIeLS 1. Système recommandé : - Processeur récent (1 GHz min.) - Windows XP ©/Windows Vista ©/Windows 7 ©/Mac OS X © - Interface USB 1.0 min. - RAM 512 MO 2. Branchement ordinateur et iPhono 2 D émarrer votre ordinateur selon la méthode usuelle. Brancher ensuite le câble USB iPhono 2 sur votre ordinateur et le port USB -7- sur l‘iPhono 2. Normalement, votre ordinateur devrait détecter automatiquement l‘interface iPhono sans requérir l‘installation de pilotes spéciaux. Si la détection automatique échoue, reportez-vous à la documentation de votre ordinateur pour les paramétrages généraux USB ou consultez l‘assistance technique. 3. C onfiguration logicielle É tant donné que votre interface iPhono 2 est enregistrée en tant que carte de son externe, vous devez la spécifier en tant qu‘équipement par défaut dans la configuration de votre système d‘exploitation. exemple Windows XP ©: „configuration“ - „Sons et périphériques audio“ - onglet „Audio“ - Paramètre „enregistrement“ - Régler iPhono en tant que „Périphérique par défaut“...

  • Seite 23: Enregistrement D'album Avec Audacity

    5. Sélectionner la carte de registre Audio I/O. - Sélectionner „USB Audio Codec“ dans Playback > Device - Sélectionner „USB Audio Codec“ dans Recording > Device - Sélectionner „2 (Stereo)“ dans Recording > Channels - Cocher la case „Play other tracks while recording new one“ - Cocher la case „Software playthrough“ eNReGISTReMeNT D‘ALBUM AVec AUDAcITy 1. Enregistrer un projet - A udacity enregistre tous les fichiers audio modifiés et enregistrés dans le dossier „Projectna- me_data“, situé dans le répertoire d‘enregistrement du projet. - S électionner „Save project as“ dans la carte de registre de dossiers Audacity et définir un empla- cement d‘enregistrement et le nom de votre projet. NoTe! Veuillez tenir compte qu‘à la première utilisation d‘Audacity, seule l‘option „Save as...“ est disponible. 2. Enregistrement - Raccorder la platine vinyle à l‘iPhono 2 comme décrit plus haut.

  • Seite 24: Caractéristiques

    Phono 5 mV/47 kOhm +1/-3dB Line 200 mV/10 kOhm +1/-2dB Sorties : Master normal 0.77V/600 ohms Casque normal 1.1V/32 ohms Réponse en fréquence : 20 Hz - 20KHz, +/-1 dB (RIAA +/- 3 dB) Distorsion : > 0.1 % Séparation stéréo : < 65 dB Rapport signal/bruit : Phono 70 dB Line 75 dB USB : A/D & transducteur D/A 16 bits Interface USB 1.1 ou USB 2.0 avec prise en charge FullDuplex Alimentation électrique : 5 V DC Dimensions : 80 x 74 x 33 mm Poids : 0,094 kg sans bloc d‘alimentation ReLooP VoUS SoUhAITe BeAUcoUP De PLAISIR AVec VoTRe coNSoLe ! Reloop - Solution for DJs Global Distribution GmbH Schuckertstraße 28 48153 Muenster Germany Fax +49.251.6099368 www.reloopdj.de...
