Herunterladen
Teilen
Diese Seite drucken
kleinmetall 20422110 Montageanleitung
  1. Anleitungen
  2. Marken
  3. kleinmetall Anleitungen
  4. Autozubehör
  5. 20422110
  6. Montageanleitung

kleinmetall 20422110 Montageanleitung

Vorschau anzeigen
1
2
3

Quicklinks

Diese Anleitung herunterladen
Fahrzeugdaten
Fahrzeugtyp:
VW Caddy V
Modelljahr:
ab Bj. 2020 –
Fahrzeugtyp:
FORD Tourneo Connect L1
Modelljahr:
ab Bj. 2022 –
Typ:
Position:
an der C-Säule, hinter der
Rücksitzbank
Ausführung:
Gitter Dach bis Boden –
Stahlstrebe umlaufender
Rahmen unten offen.
Trenngitter darf nur in Verbindung mit eingebauter und
aufgestellter Rücksitzbank verwendet werden !
1
Bei Beschädigung des Trenngitters oder einem Unfall, wird empfohlen das komplette Trenngittersystem zu tauschen.
Vormontage:
Rücksitze umlegen und Kofferraumabdeckung entnehmen, Kofferraumabdeckung kann nach der Montage wieder
genutzt werden.

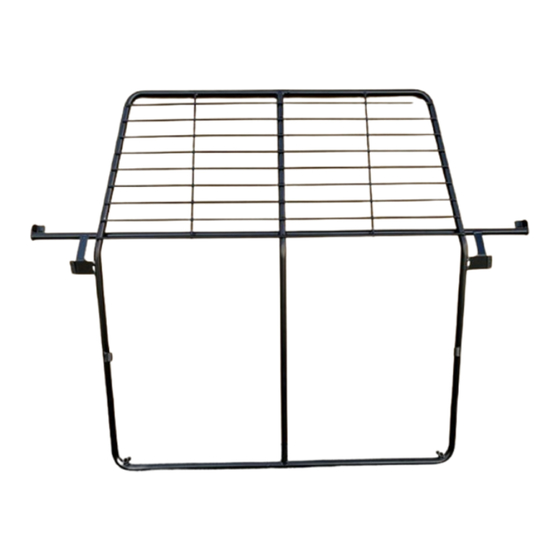

Trenngitter Masterline
Sicherheitsrelevantes Bauteil !
Artikelnummer: 20422110
Ausgabestand: md.07/2024
Index:
Stückliste
Pos.
Benennung
1
Trenngitter
2
Bodenhalter L + R
3
Gewindestange
4
Gumminoppen
5
Kunststoffhülse
6
Schlossschraube
7
Unterlegscheibe
8
Rändelmutter
9
Rändelmutter
10
Schlossschraube
3
2
10
1
Anzahl:
M-460641D
M-460641K
M-VBM8x30S
M-BR8x19x1,5S
M-R3015M8S
M-460641I
M-VBM8x50S
6
8
4
1
2
2
4
2
2
4
2
4
2
9
5
7
loading

Verwandte Anleitungen für kleinmetall 20422110

Inhaltszusammenfassung für kleinmetall 20422110

  • Seite 1 Artikelnummer: 20422110 Ausgabestand: md.07/2024 Index: Trenngitter Masterline Fahrzeugdaten Stückliste Pos. Benennung Anzahl: Fahrzeugtyp: VW Caddy V Trenngitter Modelljahr: ab Bj. 2020 – Bodenhalter L + R Gewindestange Fahrzeugtyp: FORD Tourneo Connect L1 Gumminoppen M-460641D Modelljahr: ab Bj. 2022 – Kunststoffhülse...
  • Seite 2 Artikelnummer: 20422110 Ausgabestand: md.07/2024 Index: Bild 1 Bild 2 Gummiauflage klein (Pos. 4) auf das Trenngitter (Pos. 1) und Kunststoffhülse Trenngitter (Pos. 1) wie auf dem Bild schräg von hinten in das Fahrzeug (Pos. 5) in das Trenngitter (Pos. 1) stecken.
  • Seite 3 Artikelnummer: 20422110 Ausgabestand: md.07/2024 Index: Bild 5 Bild 6 Verzurröse aufrecht stellen und den Bodenhalter links + rechts (Pos. 2) über Gewindestange (Pos. 3) von außen an die Verzurröse halten und oben durch die Verzurröse führen, das Trenngitter (Pos. 1) steht dann auf dem das Trenngitter (Pos.
