zertifizierter Betrieb nach ISO 9001
Fahrzeugtyp:
DACIA LODGY
Modelljahr:
2012-
Position:
oberhalb der Rücksitze
Ausführung:
5-Sitzer
Besonderheiten:
Stahlgeflecht
Hinweis:
das Abdeckrolle lässt sich
mit dem Trenngitter nicht
mehr montieren
Stückliste-Montagesatz:
Pos. Benennung:
1.

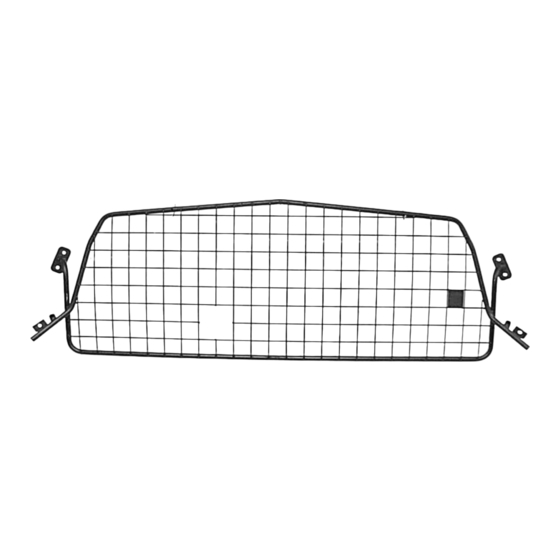

Trenngitter
2.
Gummifuß 460641AD
3.
Kunststoffkappe 460641N
4.
Kunststoffhülse 460641K
5.
Gummiauflage 460641D
6.
Rändelmutter 460641I
7.
Gewindehaken FS 108A
Montage:
Gummifuß Pos.2 auf die Auflagen am Gitter stecken Bild.1.
Kunststoffkappe Pos.3 auf die Rohrenden stecken Bild.2.
Gummiauflagen Pos.5 auf die Anlage am Gitter stecken Bild.3.
Kunststoffhülse Pos.4 in die Hülse am Gitter stecken Bild.4.
Bild.1
Alle Verschraubungen gleichmäßig ausrichten, und auf festen Sitz
Von Zeit zu Zeit erneut kontrollieren, und ggf. nachziehen.
Der Transport von Personen hinter dem Trenngitter ist verboten!
Schweres Ladegut immer zusätzlich mit Spanngurten sichern.
TRENNGITTER Masterline
Anzahl:
1
2
2
2
2
2
2
Bild.2
Bild.3
SICHERHEITSHINWEISE:
kontrollieren.
Artikelnummer:
Ausgabestand Woche/Jahr: dö.01/2017
1 2
3
Bild.4
20420730
1
5
6
4
7
