kleinmetall 20300088 Montageanleitung
Quicklinks
zertifizierter Betrieb nach ISO 9001
Fahrzeugdaten
Fahrzeugtyp:
Seat Arona
Modelljahr:
ab Bj. 2017
Typ:
SUV
Position:
Teiler hinter der Rücksitzbank,
variabler Ladeboden unten –
Ladekante 13 cm
Ausführung:
40 x 40 Stahlmasche
Besonderheiten:
Montage nur in Verbindung mit
Trafic Gard Stahlmasche XS
(20008002)
1
Vormontage:
Abdeckrollo entfernen.
Alle Verschraubungen gleichmäßig ausrichten, und auf festen Sitz kontrollieren.

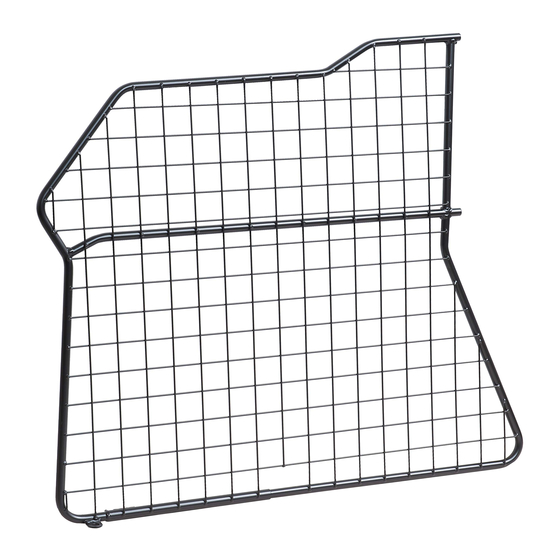

Raumteiler
SICHERHEITSHINWEISE:
Von Zeit zu Zeit erneut kontrollieren, und ggf. nachziehen.
Der Transport von Personen hinter dem Trenngitter ist verboten!
Schweres Ladegut immer zusätzlich mit Spanngurten sichern.
Artikelnummer: 20300088
Ausgabestand:

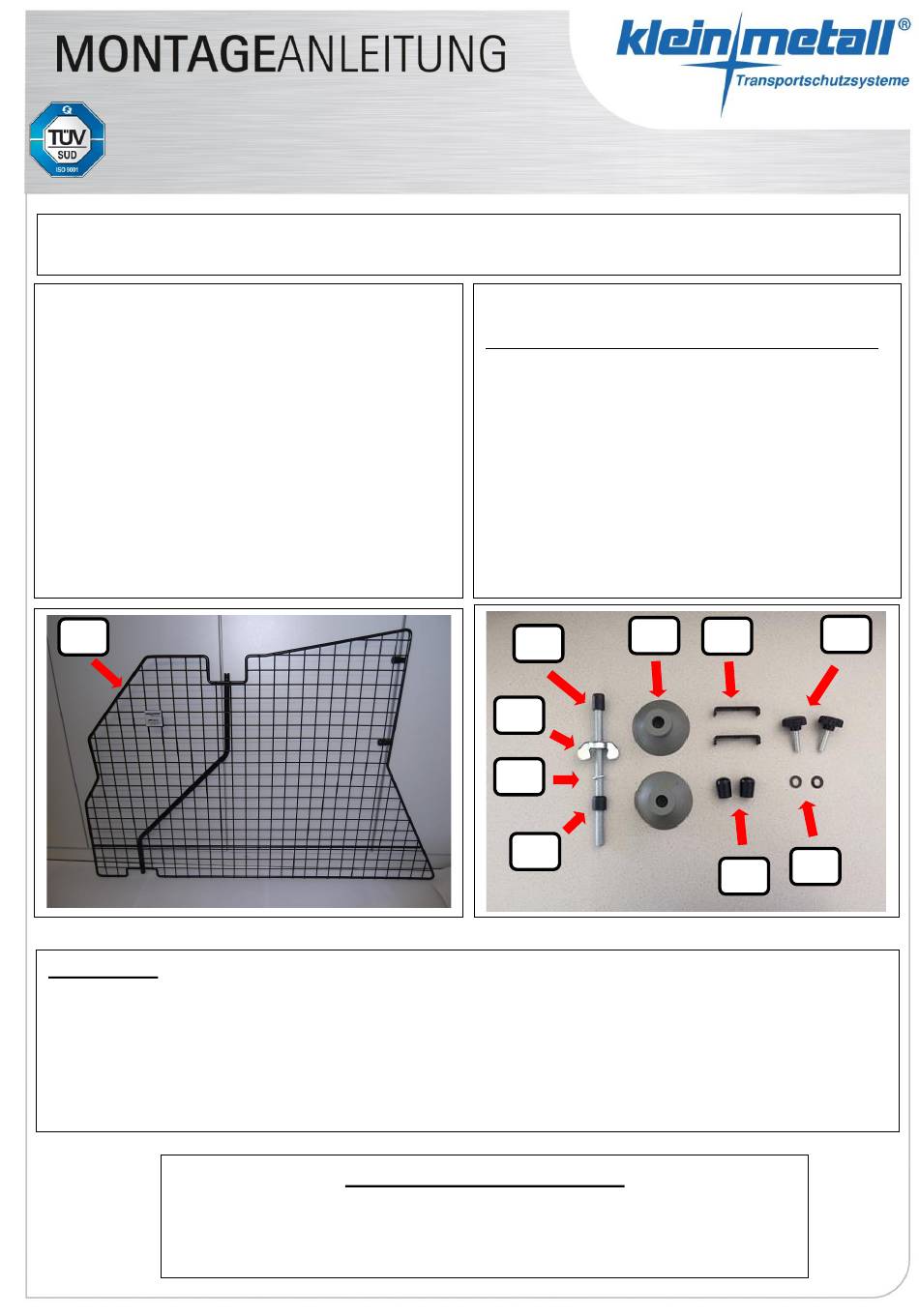

Stückliste – Montagesatz
Pos.
Benennung
1
Teiler
2
Gewindestange oben
3
Gummifuß grau RM
4
U-Bügel
5
Unterlegscheibe
6
Rohrendkappen 16mm
7
Rändelschraube M8x30
8
Flügelmutter
9
Unterlegscheibe
10
Distanzhülse
3
2
3
2
8
9
10
md.11/2017
Anzahl:
1
M12x208
1
10004006
2
40 mm mit Loch
2
M-BR8x19x1,5S
2
3000201357
2
M-309-7
2
10004008
1
10004009
1
10004007
1
7
7
4
4
5
5
6
6
Verwandte Anleitungen für kleinmetall 20300088
Inhaltszusammenfassung für kleinmetall 20300088
- Seite 1 Artikelnummer: 20300088 zertifizierter Betrieb nach ISO 9001 Ausgabestand: md.11/2017 Raumteiler Stückliste – Montagesatz Fahrzeugdaten Pos. Benennung Anzahl: Fahrzeugtyp: Seat Arona Teiler Modelljahr: ab Bj. 2017 Gewindestange oben M12x208 Typ: Gummifuß grau RM 10004006 Position: Teiler hinter der Rücksitzbank, U-Bügel 40 mm mit Loch variabler Ladeboden unten –...
- Seite 2 Artikelnummer: 20300088 Ausgabestand: md.11/2017 Bild 1 Bild 2 Die Gewindestange oben (Pos.2) auf einen Gummifuß grau (Pos.3) Die beiden U-Bügel (Pos.4) zusammen jeweils einer Unterlegscheibe wie im Bild dargestellt aufstecken. (Pos.5) und Rändelschraube (Pos.7) wie im Bild dargestellt zusammenbauen. Bild 3...
- Seite 3 Artikelnummer: 20300088 Ausgabestand: md.11/2017 Bild 5 Bild 6 Aus Bild 2 Oberen Feststellunkt über drehen der Flügelschraube (Uhrzeigersinn) Nun den Teiler mittels der beiden Verschraubungen aus Bild 2 oben leicht anziehen. und unten am Trenngitter befestigen, und das Ende der Gewindebuchse mit den Rohrendkappen (Pos.6) schützen.
