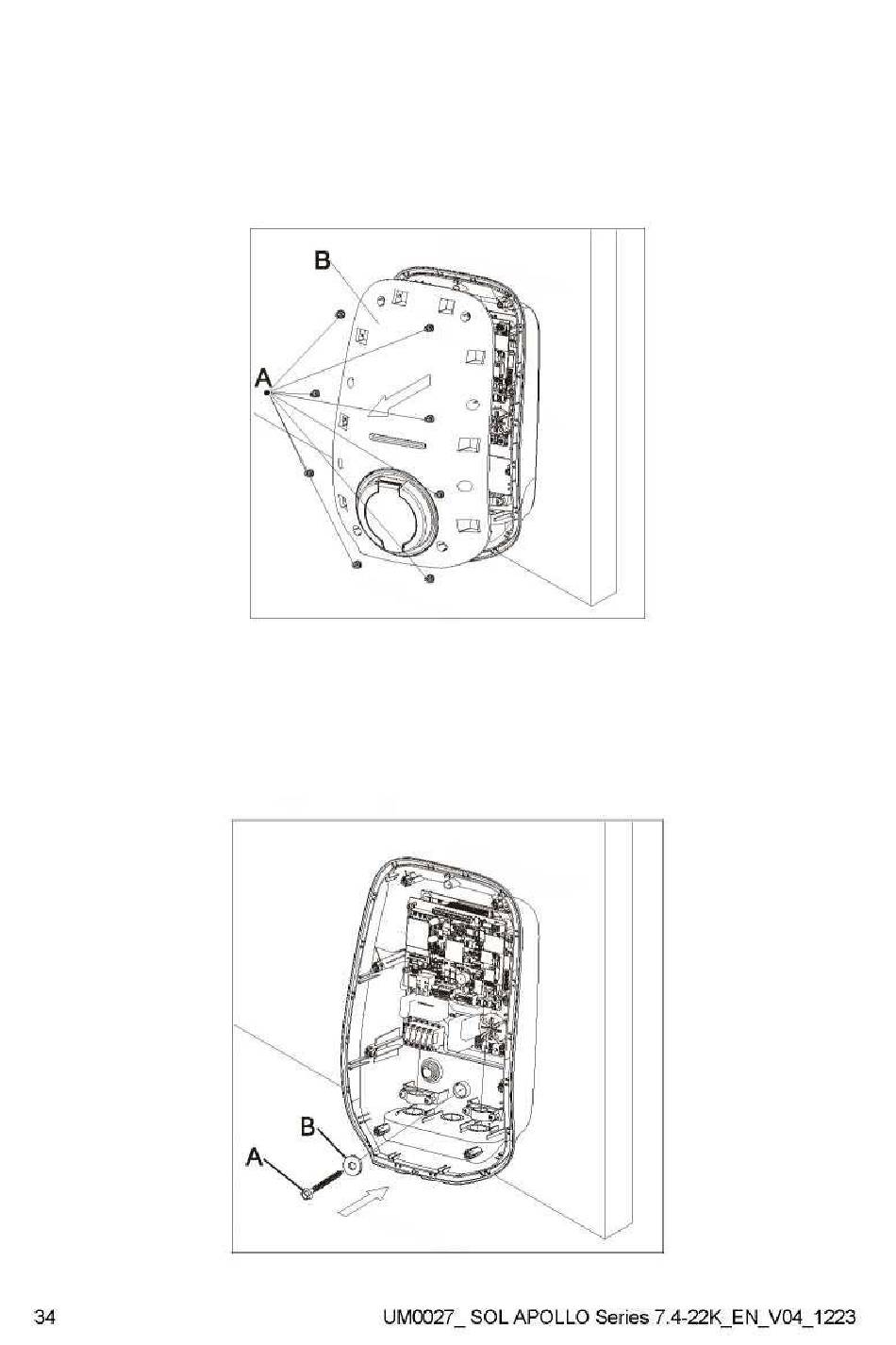

Entfernen der oberen Abdeckung
1.
Entfernen Sie die acht Schrauben (A), die sich an der oberen
Abdeckung (B) befinden.
2.
Entfernen Sie die obere Abdeckung (B). Achten Sie auf die Kabeldrahte,
die mit der oberen Abdeckung verbunden werden (für die Socket-Version).
Anbringen der Innenschraube an der unteren Abdeckung
1. Schrauben Sie die Schraube (A) durch den Dichtungsgummi (B). Installieren
Sie dann die Befestigungsschraube (A), um das Gehäuse an der
Oberfläche zu befestigen. Das empfohlene Drehmoment beträgt 4,4 Nm.
Abbildung 17
Abbildung 18
