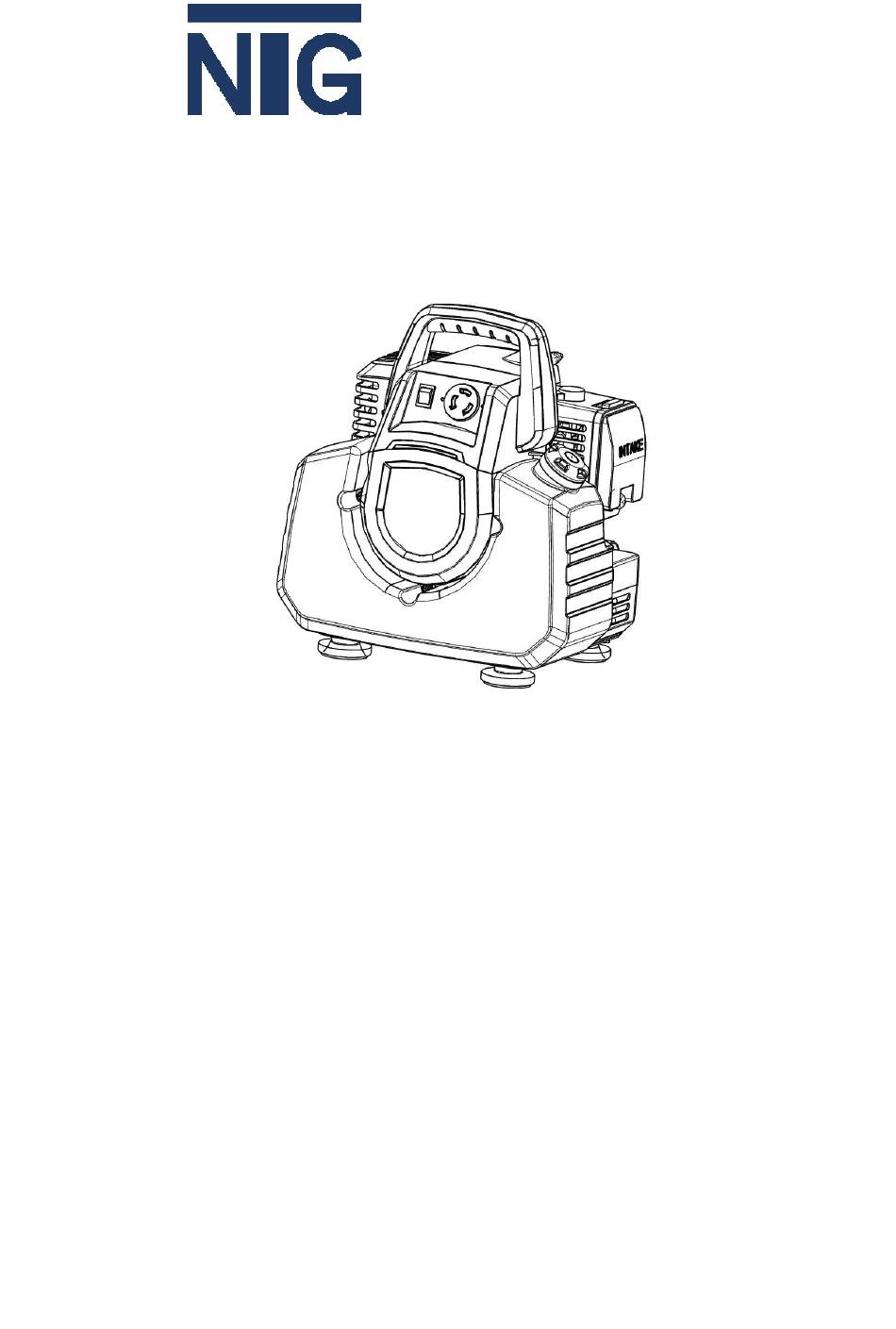

- Seite 1 Nutzfahrzeug Technik GmbH Inverter Stromerzeuger Bedienungsanleitung Modell: GNR.1050...
-
Seite 2: Beachtung
Vielen Dank für den Kauf des digitalen Wechselrichtergenerators. Dieses Handbuch enthält Informationen zur Bedienung und Wartung des GNR.1050 - Generators. Bitte lesen Sie diese sorgfältig durch. Alle Informationen in diesem Handbuch basieren auf den neuesten Produktinformationen, die zu den besten Ergebnissen Ihres neuen Generators verfügbar sind und basieren... -
Seite 3: Inhaltsverzeichnis
Generator verbleiben. Kein Teil dieser Veröffentlichung darf ohne schriftliche Genehmigung reproduziert werden. Inhalt 1. Spezifikationstabelle ……………………………………… 2. Ort der Sicherheitskennzeichnung …………………….. 3. Sicherheitsinformation …………………………………… 4. Prüfung vor dem Betrieb ………………………………… 5. Starten des Motors ……………………………………….. 6. Erdungsklemme ……..………………………………….… 7. Gebrauch des Generators ……………………………….. AC Anwendung ……………………………………………. - Seite 4 Modell GNR.1050 Motor 2-Takt, Einzylinder Verdrängung 42,7 cm³ Komprimierung Nenndrehzahl 5000 U/min Zündsystem Nicht Kontakttransistorisierte Zündung Zündung Rückstoß handbetätigt Tankgröße 3 L (0.66 UK Gallon) Kraftstoff Bleifreies Benzin Schmiermittel FB Klasse 2-Takt Öl Verhältnis von Kraftstoff 50:1 und Schmiermittel Nennwechselstromfrequenz 50 Hz...
-
Seite 5: Standorte Für Sicherheitskennzeichnungen
STANDORTE FÜR SICHERHEITSKENNZEICHNUNGEN Diese Etiketten warnen Sie vor möglichen Gefahren, die zu schweren Verletzungen führen können. Lesen Sie sie sorgfältig durch. Wenn sich ein Etikett löst oder schwer zu lesen ist, wenden Sie sich an Ihren Generatorhändler, um einen Ersatz zu erhalten. Warnung!: sehr heiß... - Seite 6 Warnung Der Generator sollte im Freien verwendet werden, da das Benzin zu brennbaren und explosiven Produkten gehört. Die Sicherheit Ihres Lebens und Ihres Eigentums wird beeinträchtigt, wenn Benzin angezündet wird. ■ Bitte stellen Sie vor dem Auftanken den Motor ab und halten Sie sich fern von Wärmequellen, Funken und Flammen.
-
Seite 7: Sicherheitsinformation
SICHERHEITSINFORMATION Diese Generatoren sind für einen sicheren und zuverlässigen Betrieb ausgelegt, wenn sie gemäß den Anweisungen betrieben werden. Lesen und verstehen Sie diese Bedienungsanleitung, bevor Sie Ihren Generator in Betrieb nehmen. Sie können zur Vermeidung von Unfällen beitragen, indem Sie mit der Nutzung Ihres Generators vertraut sind und sichere Betriebsverfahren einhalten. - Seite 8 Halten Sie brennbare Materialien vom Generator fern. ■ Kraftstoffdämpfe sind extrem entflammbar und können sich nach dem Starten des Motors entzünden. Stellen Sie sicher, dass verschütteter Kraftstoff abgewischt wurde, vor start des Generators. ■ Weitere Sicherheitsinformationen: ● Eine persönliche Schutzausrüstung ist für jeden Betrieb und jede Wartung erforderlich.
- Seite 9 ● Verwenden Sie den Generator niemals in der Nähe von brennbaren Materialien, um Vergiftungen oder Brände während des Betriebs zu vermeiden. ● Das Gerät muss die Betriebsdrehzahl erreichen, bevor elektrische Lasten angeschlossen werden. Trennen Sie die Last, bevor Sie den Generator ausschalten. Schalten Sie alle vom Generator betriebenen Geräte aus, bevor Sie den Generator abschalten.
-
Seite 10: Starten Des Motors
VORBEREITUNG 1. Tanken. Verwenden Sie die Mischung aus Benzin und Zweitaktmotoröl, das Volumenverhältnis beträgt 50: 1. Füllen Sie das Benzin bis zum Rand des Tankhalses. 2. Überprüfen und reinigen Sie den Luftfilter. Der Luftfilter muss häufig gereinigt werden, da sonst der Luftfilter die Ausgangsleistung des Motors verringert. - Seite 11 ANFANG 1. Drücken Sie auf die Zündkapsel, bis das Benzin aus dem durchsichtigen Kunststoffrohr fließt. 2. Schließen Sie den Choke vollständig. Wenn der Motor beheizt ist, muss der Choke vollständig geöffnet sein. 3. Ziehen Sie den Anlasser mehrmals langsam und dann schnell.
-
Seite 12: Erdungsklemme
alle angeschlossenen elektrischen Geräte zu schützen. Im Falle eines Kurzschlusses stoppt der Wechselstromschutz sofort die Stromerzeugung. In beiden Fällen wird das Licht dann ein- und ausgeschaltet, aber der Motor hört nicht auf zu laufen. Wechselstrom-Kontrollleuchte/ Überlast-Anzeigelicht (GRÜN / ROT) ERDUNGSKLEMME Die Erdungsklemme des Generators ist mit dem Rahmen des Generators, den nicht stromführenden Metallteilen des Generators und den Erdungsklemmen jeder Steckdose verbunden. - Seite 13 ERDUNGSKLEMME GENERATOR VERWENDUNG ANSCHLÜSSE AN EIN ELEKTRISCHES GEBÄUDESYSTEM Die Anschlüsse für die Standby-Stromversorgung eines elektrischen Gebäudesystems müssen von einem qualifizierten Elektriker vorgenommen werden. Der Anschluss muss den Generatorstrom vom Stromnetz trennen und allen geltenden Gesetzen und elektrischen Vorschriften entsprechen. Durch unsachgemäße Anschlüsse an ein elektrisches System eines Gebäudes kann elektrischer Strom vom Generator in die...
-
Seite 14: Ac Anwendung
Versorgungsleitungen zurückgeführt werden. Solche Rückmeldungen können Mitarbeiter von Versorgungsunternehmen oder andere Personen, die während eines Stromausfalls Kontakt mit den Leitungen aufnehmen, durch Stromschlag töten und der Generator kann explodieren, brennen oder Brände verursachen, wenn die Stromversorgung wiederhergestellt wird. Wenden Sie sich an das Versorgungsunternehmen oder einen qualifizierten Elektriker. -
Seite 15: Ac Betrieb
Überschreiten Sie für den Dauerbetrieb die Nennleistung nicht. Nennleistung ist: 800 W In jedem Fall muss der Gesamtleistungsbedarf (W) aller angeschlossenen Geräte berücksichtigt werden. Hersteller von Geräten und Elektrowerkzeugen listen normalerweise Bewertungsinformationen in der Nähe der Modellnummer oder Seriennummer auf. AC-BETRIEB 1. -
Seite 16: Betrieb In Großer Höhe
BETRIEB IN GROßEN HÖHEN Die Leistung in großer Höhe kann durch spezielle Änderungen am Vergaser verbessert werden. Wenn Sie Ihren Generator immer in Höhen über 1.500 Metern betreiben, lassen Sie diesen Vergaser von Ihrem Wartungshändler modifizieren. Wenn dieser Motor in großer Höhe mit der Vergaser-Modifikation betrieben wird, verringert sich die Motorleistung mit jedem 300-Meter-Höhenanstieg um etwa 3,5%. -
Seite 17: Wartung
als auch im Auspuff des Zylinders. ★ Reinigen Sie den angesammelten Dreck in der Zündkerze und stellen Sie das Spiel auf 0,6 mm ein. ★ Reinigen Sie den angesammelten Dreck sowohl im Einlass als auch im Auslass des Auspuffes. Sicherheitsvorkehrungen ■... -
Seite 18: Zündkerzenservice
■ Hartes Starten oder Abwürgen nach dem Start. ■ Grober Leerlauf. ■ Fehlstart oder Fehlzündungen unter Last. ■ Nachverbrennung (Fehlzündung). ■ Schwarzer Abgasrauch oder hoher Kraftstoffverbrauch. HINWEIS: ■ Emissionsbezogene Elemente. (1) Bei Verwendung in staubigen Bereichen häufiger warten. (2) Diese Artikel sollten von Ihrem Wartungshändler gewartet werden, es sei denn, der Eigentümer verfügt über die richtigen Werkzeuge und ist mechanisch kompetent. - Seite 19 Der Spalt sollte: 0.50 - 0.70mm betragen 0.50-0.70mm Dichtungsring LAGER Wenn der Benzinmotor längere Zeit nicht benutzt wird, muss er wie folgt gewartet werden: 1. Entfernen Sie den Kraftstoff im Tank und im Vergaser. Schließen Sie den Choke vollständig und ziehen Sie den Anlasser 3 bis 5 Mal. 2.
- Seite 20 FEHLERBEHEBUNG Wenn der Motor nicht anspringt 1. Fehler beim Starten. ★ Benzin mit Wasser gemischt, ersetzen. ★ Die Zündkerze hat verdreckt, beschädigt, oder der Elektodenabstand ist nicht korrekt. ★ Schlechter Kontakt des Hochspannungskabels mit der Zündkerze. 2. Der Motor startet, aber die Drehzahl ist zu niedrig. ★...
-
Seite 21: Keine Defekte
Gerät funktioniert nicht: Leuchtet die Ausgangsanzeige? NEIN NEIN Leuchtet die Über- Bringen Sie den lastungsleuchte? Generator zu einer autorisierten Werkstatt. NEIN KEINE DEFEKTE Überprüfen Sie das Gerät und das Zubehör Bringen Sie den auf Mängel. Generator zu einer autorisierten Werkstatt. DEFEKTE Ersetzen Sie das Gerät oder das Zubehör. -
Seite 22: Elektrischer Schaltplan
Elektrischer Schaltplan... - Seite 24 DIGITAL INVERTER GENERATOR USER'S MANUAL MODEL: GNR.1050...
-
Seite 44: Electrical Wiring Diagram
ELECTRICAL WIRING DIAGRAM...
