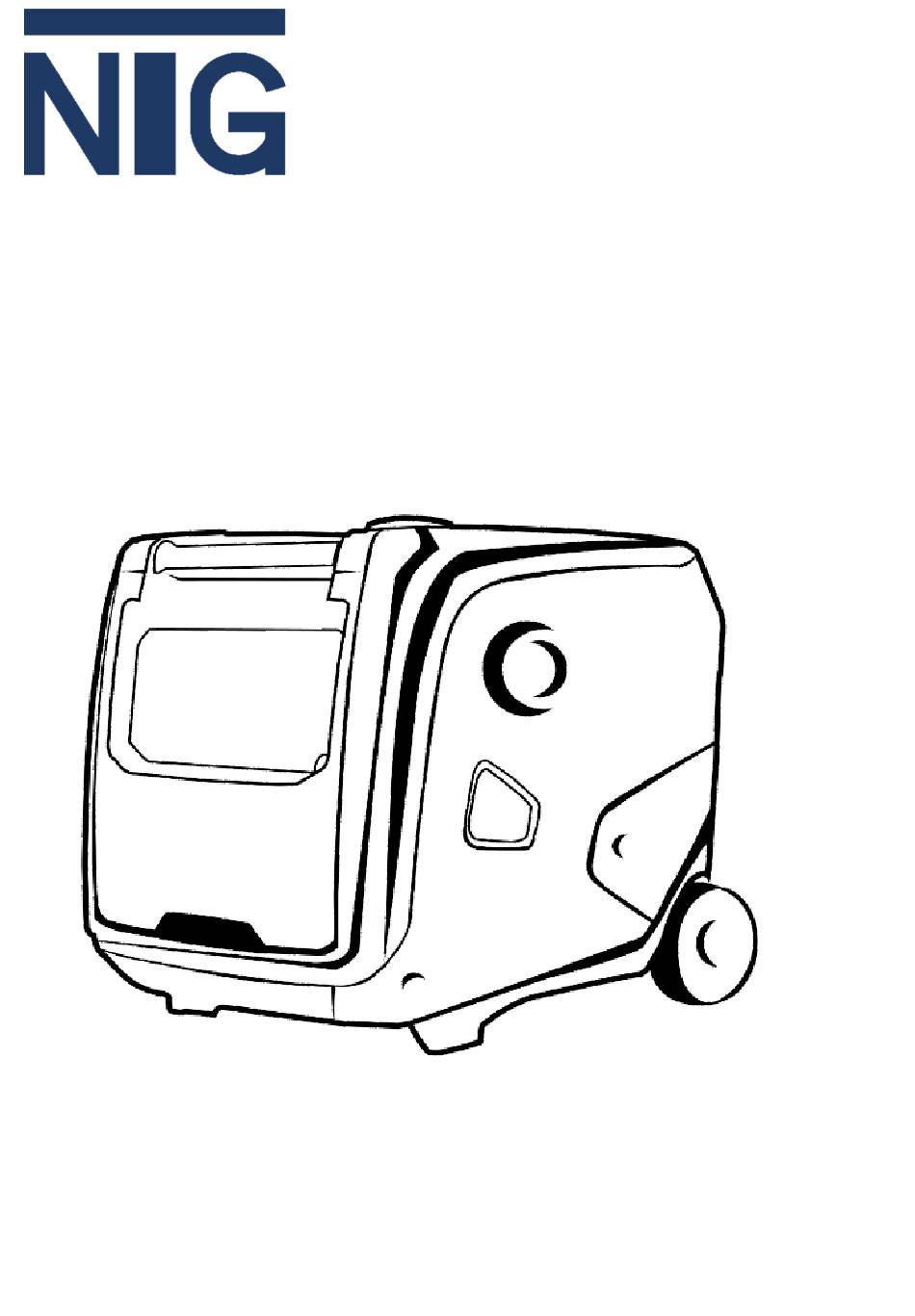

- Seite 1 Nutzfahrzeug Technik GmbH 4 KW Inverter- Benzingenerator GNR.4050 Bedienungsanleitung...
- Seite 2 Vorwort Vielen Dank für Ihren Kauf des von unserer Firma hergestellten Wechselrichter-Benzingenerators. Dieses Handbuch enthält Anweisungen zur Bedienung dieses Geräts. Bitte lesen Sie es vor dem Betrieb sorgfältig durch. Wenn Sie sicher und korrekt arbeiten, können Sie die besten Ergebnisse erzielen.
-
Seite 3: Sicherheitswarnung
Sicherheitswarnung Die Sicherheit von Personen und Eigentum von Ihnen und anderen ist sehr wichtig. Bitte lesen Sie sorgfältig die äußerst wichtigen Sicherheitshinweise, die wir in das Handbuch und das Etikett des Stromaggregats geschrieben haben. Sicherheitswarnungen können Sie auf potenzielle Gefahren aufmerksam machen, die Ihnen und anderen Schaden zufügen können. -
Seite 4: Inhaltsverzeichnis
2. Sicherheitswarnschild …………………………………………... 8 3. Identifizierung der Komponenten ……………………………..9 3.1 Komponentenfunktion ……………………………………….. 9 3.2 Systemsteuerung …………………………………………..10 3.3 Typ und Seriennummer ……………………………………... 11 4. Kontrollsystem …………………………………………………..12 4.1 Motorölwarnsystem (GELB)…………………………………. 12 4.2 Überlastanzeige (ROT)………………………………………. 12 4.3 AC-Anzeigeleuchte (GRÜN) …………........13 4.4 ECO-Schalter ……………………………………………….. -
Seite 5: Sicherheitshinweise
1. Sicherheitshinweise 1.1 Sicherheitsspezifikation Bitte lesen Sie das Handbuch und machen sich mit dem Gerät vertraut, bevor Sie es in Betrieb nehmen. Die Vertrautheit mit den sicheren Betriebsverfahren von Generatoren kann Ihnen helfen, Unfälle zu vermeiden. - Seite 6 1.2 Sonderwünsche Zu elektrischen Geräten gehören ungeschützte Kabel und Stecker. Der Schutzschalter sollte auf den Generator abgestimmt sein. Die Anwendungsparameter und die Leistung sollten bei einer Änderung vollständig angepasst werden. Gute Erdung vor Gebrauch, wenn nötig. Falls ein Verlängerungskabel benötigt wird, muss es die folgenden Anforderungen erfüllen: 4 mm², Länge nicht mehr als 100 m.
-
Seite 7: Sicherheitswarnschild
2. Sicherheitswarnschild Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch. Sicherheitswarnschild... -
Seite 8: Identifizierung Der Komponenten
3. Identifizierung der Komponenten 3.1 Komponentenfunktion... -
Seite 9: Systemsteuerung
3.2 Systemsteuerung (Das Panel wird werkseitig an unterschiedliche Konfigurationen angepasst. Bitte beachten Sie, dass Änderungen ohne Vorankündigung vorbehalten sind.) Digitales Messgerät ECO (Sparsystemsteuerung) Reset-Taste AC-Schutz DC-Schutz DC-Buchse Parallelsteckdose AC-Buchse 10. Erdungsanschluss... -
Seite 10: Typ Und Seriennummer
3.3 Typ und Seriennummer... -
Seite 11: Kontrollsystem
4. Kontrollsystem 4.1 Motorölwarnsystem (GELB) Das Motorölschutzsystem stoppt den Motor automatisch und die Motorölanzeige leuchtet auf, während das Öl im Kurbelgehäuse unter die Grenzlinie geht. Füllen Sie das Motoröl bis zum Ölstand auf, es kann erneut gestartet werden. Wenn die Motoröl-Warnleuchte einige Sekunden lang blinkt, bedeutet dies, dass die Ölmenge nicht ausreicht. -
Seite 12: Ac-Anzeigeleuchte (Grün)
Hinweis: Bei Verwendung elektrischer Geräte mit hohem Anlaufstrom (wie Kompressor und Tauchpumpe...) kann die Überlastungsanzeige einige Sekunden lang blinken. Dies gehört jedoch nicht zu den oben genannten Problemen. 4.3 AC-Anzeigeleuchte (GRÜN) Die AC-Anzeigeleuchte leuchtet, während der Der Motor startet und behält seine normale Leistung bei. -
Seite 13: Masseanschluss
4.5 Masseanschluss Der Erdungsanschluss ist mit dem Erdungskabel verbunden, um einen Stromschlag zu vermeiden. Der Generator sollte geerdet werden, wenn die elektrischen Verbraucher geerdet werden müssen. -
Seite 14: Vorbereitung
5. Vorbereitung 5.1 Benzin Benzin ist brennbar und giftig. Bitte lesen Sie die Sicherheitshinweise vor dem Tanken sorgfältig durch. (Einzelheiten siehe Seite 7.) Füllen Sie den Tank nicht mit zu viel Benzin, da sonst das Benzin überläuft, wenn der Tank warm wird. Stellen Sie nach dem Tanken sicher, dass der Tankdeckel ... -
Seite 15: Motoröl
5.2 Motoröl Der Generator wird werkseitig nicht mit Motoröl befüllt. Bitte starten Sie es nicht, bevor Sie nicht genug Motoröl eingefüllt haben. 1. Bitte platzieren Sie den Generator auf der horizontalen Ebene. 2. Drehen Sie den Knopf. (1) auf „AN“ und öffnen Sie die Ölwartungsklappe (2). -
Seite 16: Reversierstarter
Empfohlen alle: SAE SP 10W-40 / 15W-40 Empfohlene Ölsorte: API-Standard BE oder höher Motorölkapazität: 0,6 l 5.3 Reversierstarter Ziehen Sie den Startergriff vorsichtig nach oben, bis Sie einen Widerstand spüren, und ziehen Sie ihn dann stark heraus. 5.4 Kraftstoffhahn Der Kraftstoffhahn ist ein Gerät, das den Kraftstofffluss vom Tank zum Vergaser steuert. -
Seite 17: Starterklappe
5.5 Starterklappe Das Drosselventil wird verwendet, um einem Benzinmotor ein fettes Ölgemisch zuzuführen, wenn der kalte Motor gestartet wird. Wenn der kalte Benzinmotor startet, drehen Sie den Startschalter, um den Startknopf in die Position „START“ zu bringen. Wenn der Benzinmotor warm startet, wird der Startschalter gedreht, um den Startknopf in die Position „RUN“... -
Seite 18: Ac Überlastschutz
5.6 AC Überlastschutz Überlaststrom kann den Unterbrecherschutz automatisch ausschalten. Die Belastung verkürzt und Überlastung sollte vermieden werden. Wenn der Unterbrecherschutz automatisch geschlossen wird, müssen Sie die Belastung vor dem Öffnen testen. 5.7 Masseanschluss Der Erdungsanschluss verbindet die Erdungsleitung zum Schutz vor elektrischem Schlag. -
Seite 19: Generatornutzung
6. Generatornutzung Anwendbare Temperatur: -5 °C – 40 °C Anwendbare Luftfeuchtigkeit: unter 95 % Anwendbare Höhe: Gebiete unter 1000 Metern (Wenn Sie Ihren Motor in Höhen über 1000 Metern betreiben, reduzieren Sie die Motorleistung oder modifizieren Sie den Vergaser, indem Sie sich an den Lieferanten wenden). -
Seite 20: Generatorerdung
6.2 Generatorerdung Um zu verhindern, dass der Generator durch Stromschlag oder Missbrauch minderwertiger Elektrogeräte beschädigt wird, sollte der Generator durch einen gut isolierten Leiter geerdet werden. 6.3 Wechselstrom Vor dem Starten des Generators sollte Folgendes bestätigt werden: Die Gesamtleistung aller Elektrogeräte (Summe aus Widerstand, Kapazität und induktiver Last) darf die Nennleistung des Generators nicht überschreiten. - Seite 21 Im Allgemeinen verursachen kapazitive und induktive Lasten, insbesondere Motorantriebsgeräte, beim Starten einen großen Anlaufstrom. Die folgende Tabelle dient als Referenz beim Anschluss dieser Elektrogeräte an das Stromaggregat. Leistung Typische Beispiel Geräte max. Gemes- Gerät Max. Gemes- 100W 100W Lampe Lampe 100VA 100VA ...
-
Seite 22: Starten Des Motors
Wenn Vergaser, die für den Einsatz in großen Höhen geeignet sind, mit Benzinmotoren in niedrigen Höhen ausgestattet werden, verringert ein zu mageres Gemisch die Ausgangsleistung von Benzinmotoren, verursacht Überhitzung und verursacht sogar starke Schäden. 7. Starten des Motors 7.1 Rückstoßstart 1. -
Seite 23: Elektrostart
7.2 Elektrostart Bevor Sie den Generator starten, verbinden Sie das Pluskabel mit dem Pluspol der Batterie, befestigen Sie es mit einem geeigneten Werkzeug und decken Sie den Stecker mit einer isolierenden Schutzhülle ab. Siehe folgendes Bild. 1. Entfernen Sie alle Lasten vom Ausgangsende. 2. -
Seite 24: Abstellen Des Motors
4. Drücken Sie die „ON“-Taste. 5. Drehen Sie nach dem Starten des Motors den Motorschalter, um den Startknopf in die „RUN“-Position zu bringen. 6. Um elektrische Geräte zu verwenden, sollte der AC-Schutzschalter in die Position „ON“ gebracht werden. Drehen Sie den Generatorschalter nicht länger als 5 Sekunden in die elektrische Startposition, da sonst der Anlasser beschädigt wird. -
Seite 25: Wartung
9. Wartung Sicherheit ist eine Pflicht des Eigentümers. Regelmäßige Inspektion, Einstellung und Schmierung halten Ihren Generator im sichersten und effizientesten Zustand. Um den Motor in gutem Zustand zu halten, müssen Sie ihn regelmäßig überprüfen und warten. Bitte folgen Sie dem Zeitplan unten. Wartungsplan Regulärer Servicezeitraum (3) Jede Erster... - Seite 26 Häufigere Wartung bei Verwendung in staubigen oder ungewöhnlich nassen Bereichen. Diese Teile sollten von Ihrem Fachhändler gewartet werden, es sei denn, Sie verfügen über die richtigen Werkzeuge, Daten und technischen Fähigkeiten. Wenn Sie häufig bei hoher Temperatur oder hoher Belastung ...
-
Seite 27: Motorölwechsel
2. Setzen Sie die Ölablassschraube ein und ziehen Sie sie fest. 3. Motoröl bis zum korrekten Stand nachfüllen. 4. Montieren Sie den Ölstandmesser. Motorölkapazität: GNR.4050 0,6L Langfristiger und häufiger Hautkontakt mit Motoröl kann zu Hautkrebs führen. Seife und Wasser werden empfohlen, um die ölexponierte Haut gründlich und sofort zu waschen. -
Seite 28: Wartung Des Luftfilters
9.2 Wartung des Luftfilters Verschmutzte Luftfilter beeinträchtigen den Luftstrom in die Vergaser. Um Vergaserschäden zu vermeiden, sollten Luftfilter regelmäßig gewartet werden. Wenn der Generator in staubiger Umgebung verwendet wird, sollte es häufiger gewartet werden. Das Reinigen des Filterelements mit Benzin oder brennbaren Lösungsmitteln kann einen Brand oder eine Explosion verursachen. -
Seite 29: Zündkerze
9.3 Zündkerze Bitte ersetzen Sie die Zündkerze entsprechend dem Originaltyp: F7TC 1. Entfernen Sie den Zündkerzenstecker. 2. Verwenden Sie den Zündkerzensteckschlüssel, um die Zündkerze zu entfernen. 3. Sichtprüfung, ob der Zündkerzenisolator beschädigt ist. Tauschen Sie die Zündkerze aus, wenn sie beschädigt ist. 4. -
Seite 30: Lagerung
10. Lagerung Um eine Verbrennung oder Fehlzündung aufgrund des Kontakts mit Hochtemperaturkomponenten des Generators zu vermeiden, muss der Generator vor dem Verpacken und Lagern gekühlt werden. Wenn eine Langzeitlagerung erforderlich ist, stellen Sie bitte sicher, dass der Lagerbereich sauber und trocken ist. 1. -
Seite 31: Fehlerbehebung
11. Fehlerbehebung... -
Seite 32: Schaltplan
12. Schaltplan... -
Seite 33: Technische Spezifikationen
13. Technische Spezifikationen Modell GNR.4050 Einzelzylinder, 4-Takt, Luft Motortyp Kühlung, DHV 25° Verdrängung(cc) Motor Zündanlage Starttyp Ferngesteuerter Start Ölkapazität(L) 0.55 Tankkapazität(L) 12.5 Frequenz(Hz) 60/50 Phase Einzeln Nennspannung (V) 120/220/230/240 Generator Nennleistung (kW) max. Leistung(kW) DC-Ausgang 12 V/8,3 A Abmessung (L*B*H) -
Seite 34: Entsorgung Und Wiederverwertung
14. Entsorgung und Wiederverwertung Das Gerät befindet sich in einer Transportverpackung um Schäden zu verhindern. Diese Verpackung ist wiederverwendbar und kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. -
Seite 35: Ce Erklärung
15. CE Erklärung... - Seite 36 Nutzfahrzeug Technik GmbH 4 KW Inverter Gasoline Generator GNR.4050 Owner’s Manual...
-
