Philips EasyKey 8000 Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für EasyKey 8000 Serie:
- Bedienungsanleitung (186 Seiten) ,
- Benutzerhandbuch (162 Seiten) ,
- Schnellstartanleitung (18 Seiten)
Werbung
Quicklinks
Easy
Key
8000
系列
8000 serie
推拉式智能门锁
Push-Pull Intelligentes
Türschloss
DDL801-5HBS
DDL801-5HBS
Benutzerhandbu
用户手册
Registrieren Sie Ihr Produkt und erhalten
Sie Unterstützung unter
在以下网站上注册产品并获得支持
www.philips.com/support
www.philips.com/support
图片为全功能产品外观，根据不同
功能组合，产品的外观略微不同，

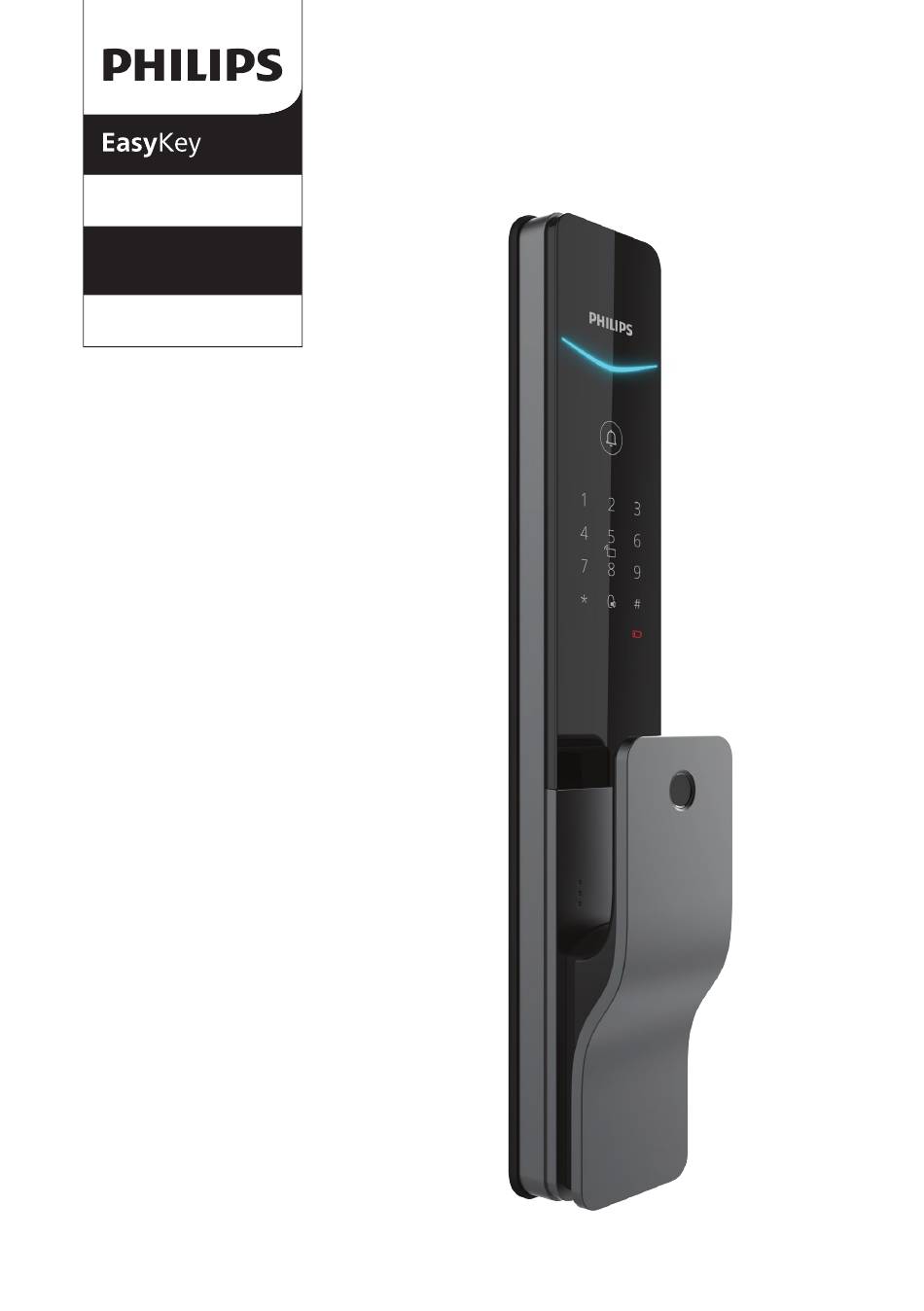

Das Bild zeigt das voll funktionsfähige Produkt.
具体以实物为准。
Das Aussehen kann je nach Kombination der
Funktionen leicht variieren; bitte beziehen Sie
sich auf das tatsächliche Produkt für weitere
Details.
ch
Werbung
Verwandte Anleitungen für Philips EasyKey 8000 Serie
Inhaltszusammenfassung für Philips EasyKey 8000 Serie
- Seite 1 Türschloss DDL801-5HBS DDL801-5HBS Benutzerhandbu 用户手册 Registrieren Sie Ihr Produkt und erhalten Sie Unterstützung unter 在以下网站上注册产品并获得支持 www.philips.com/support www.philips.com/support 图片为全功能产品外观，根据不同 功能组合，产品的外观略微不同， Das Bild zeigt das voll funktionsfähige Produkt. 具体以实物为准。 Das Aussehen kann je nach Kombination der Funktionen leicht variieren; bitte beziehen Sie sich auf das tatsächliche Produkt für weitere...
- Seite 3 Inhalt 1. Wichtige Informationen 02 6. Weitere Funktionen Sicherheit Stummmodus Vorsicht Werkseinstellung zurücksetzen Entsorgung von gebrauchten Türklingel Schlössern und Batterien 2. M ontage 7. Anz eigeleuchten Verpackungsinhalt Statusanzeige Explosionsansicht Batteriewarnanzeige Hinweise vor der Montage Anzeige für den Alarmmodus Anleitung zur Einstellung des System-Sperranzeige Riegel So ändern Sie die Griffabdeckung...
- Seite 4 Funktionsweise des Schlosses beeinträchtigen könnte. ◆ Verwenden Sie bitte ein weiches, feuchtes Tuch, um ◆ Sie können Ihre Produkte bei autorisierten Philips Fingerabdrücke oder Schmutz von der Montagefläche zu -Servicezentren zurückgeben. Wenn Ihre Produkte unsere wischen.
- Seite 5 2 Montage Verpackungsinhalt Diese Packliste dient nur zur Referenz. Bitte beziehen Sie sich auf die tatsächlich enthaltenen Artikel. ② Innenmontage mit ③ Bohrschablone ④ Einsteckschloss ① Außenmontage mit Silikonpad Silikonpad Easy Key Quick Start Warranty EasyKey EasyKey Guide Card 合格证 ⑤...
- Seite 6 Explosionsansicht 1. Batterieabdeckung X1 5. M5 Dübel-Schraube X2 9. M6 Schraubhülse X2 2. Alkalinebatterie X8 6. Montageplatte X1 10. Außenmontage X1 3. M6 Dübel-Schraube X2 7. Einsteckschloss X1 11. Einsteckschloss-Riegel X1 4. Innenmontage X1 8. M5 Schraubhülse X2 12. Hinterer Griffabdeckung X1...
- Seite 7 Hinweise vor der Montage Dieses Produkt ist für Türen mit den folgenden Öffnungsrichtungen geeignet: Linksanschlag mit Innenschwenkung, Linksanschlag mit Außenschwenkung, Rechtsanschlag mit Innenschwenkung und Rechtsanschlag mit Außenschwenkung. Linksanschlag Rechtsanschlag Linke Innenschwenkung Rechte Innenschwenkung Rechte Außenschwenkung Linke Auß enschwenkung Achtung Wählen Sie bitte das Installationsset entsprechend der Türdicke aus. Anleitung zur Einstellung des Riegel Entfernen Sie den Riegel, drehen Verwenden Sie einen Inbusschlüssel,...
- Seite 8 Montageschritte Die folgenden Montageschritte gelten für Türen mit Rechtsanschlag. Für Türen mit Linksanschlag lesen Sie bitte zuerst die [Hinweise vor der Montage] und passen Sie die Riegelrichtung an. Bohren Sie Löcher in die Tür gemäß der Setzen Sie die Schraubhülsen auf die Bohrschablone, montieren Sie das Außenmontage, und stecken Sie anschließend Einsteckschloss im Türrahmen und sichern Sie...
- Seite 9 Richten Sie den Einsteckschloss-Riegel aus und Führen Sie die Montage- und Einsteckschlosskabel von der Außenmontage in setzen Sie ihn in das Riegel-Loch der Innenmontage die entsprechenden Schnittstellen ein. ein. Verstecken Sie überschüssige Kabel im Loch und ziehen Sie dann die Schrauben fest, um die Innenmontage zu sichern.
- Seite 10 3 Machen Sie sich mit Ihrem Schloss vertraut Auß enmontage Statusanzeige ① Türklingel ② Tastatur ③ Erkennungsbereich für ④ Schlüsselanhänger Stummschalt-Taste ⑤ Push-Pull-Griff ⑥ Fingerprint-Erkennungsbereich ⑦ Ladeanschluss ⑧ Schlüsselloch ⑨ Innenmontage Batterieabdeckung ① RES-Taste ② ÖFFNEN/Schließen-Taste ③ Kippschalter ④ Infrarotgriff ⑤...
- Seite 11 4 Einstellungen Anweisungen vor der Einstellung Die Systemmodi umfassen den Allgemeinen Modus und den Dual-Authentifizierungsmodus. ◆ Die Tür kann mit jeder registrierten Zugangsberechtigungsmethode geöffnet werden. Allgemeiner Modus Die Tür kann mit jeder beliebigen Kombination aus zwei der folgenden Methoden Dual-Authentifizierungsmodu geöffnet werden: Fingerabdruck, PIN-Code, Schlüsselanhänger oder Gesichtserkennung.
- Seite 12 Einstellungen Master-Modus Benutzer-PIN-Code hinzufügen Drücken Sie zweimal die [*]-Taste, geben Sie den Master-PIN-Code ein und drücken Sie dann die [#]- Taste, um zu bestätigen. Drücken Sie [1], um die Einstellungen zu öffnen, und Master-PIN-Code drücken Sie dann erneut [1], um einen Benutzer hinzuzufügen.
- Seite 13 Drücken Sie zweimal die [*]-Taste, geben Sie den Master-PIN-Code ein und drücken Sie dann die [#]- Taste, um zu bestä tigen. Drücken Sie [1], um die Einstellungen zu öffnen, und drücken Sie dann [4], um die Option zum Hinzufügen oder Ändern des Master-Fingerabdrucks auszuwählen.
- Seite 14 5 Nutz en Sie Ihr Schloss Außen-/Innenschlossentriegelung Außenentriegelung Fingerabdruck Schlü sselkarten PIN-Code Drücken/ Drücken/ Drücken/ ziehen Sie ziehen Sie ziehen Sie den den Griff, den Griff, Fingerabdruck- Griff, um zu um zu um zu erkennungsbereich Touch- Schlüsselkarten- entriegeln entriegeln entriegeln sensitive Tastatur Erkennungsbereich...
- Seite 15 Innenverriegelung Nachdem die Tür geschlossen wurde, wird der Riegelbolzen automatisch ausgefahren, um sie zu verriegeln, und eine Sprachansage bestätigt, dass die Tür geschlossen ist. Innenverriegelung Wenn das Türschloss nicht automatisch verriegelt, drücken Sie die [CLOSE]-Taste, nachdem Sie die Tür geschlossen haben, um es manuell zu verriegeln.
- Seite 16 6 Weitere Funktionen Stummmodus Funktion: Aktivieren Sie den Stummschaltungsmodus, indem Sie die Stummschalttaste drücken, um Sprachanweisungen während des Türöffnens zu unterdrücken – ideal für ruhige Zeiten, um andere Haushaltsmitglieder nicht zu stören. Wie man benutzt: Wechseln des Sprachmodus in den Stummschaltungsmodus: Während das System aktiv ist, halten Sie die "0"-Taste 2 Sekunden lang gedrückt, um in den Stummschaltungsmodus zu wechseln.
- Seite 17 Türklingel Funktion: Die Innenklingel des Türschlosses ertönt, um den Hausbesitzer an einen Besucher zu erinnern. Wie man benutzt: Wenn der Türglockenknopf von außen gedrückt wird, ertönt die Innenklingel des Türschlosses. Achtung 1. Beim Drücken der Türglocke leuchtet die Anzeige blau und blinkt.
- Seite 18 Batteriewarnanzeige Rot: Wenn das Türschloss geweckt wird, prüft es automatisch die Batteriespannung. Ist die Batteriespannung zu niedrig, leuchtet die Anzeige für niedrigen Batteriestand . Beim Entsperren wird eine Batteriewarnanzeige Sprachansage Sie daran erinnern, die Batterie zu wechseln. Anzeige fü r den Alarmmodus Weiß: Wenn das Türschloss verriegelt ist, leuchtet die Zifferntaste '8', was anzeigt...
- Seite 19 8 Fehlerbehebung Alarmarten Sicherheitsmodus Auslösen: Wenn sich das Türschloss im Alarmmodus befindet, wird das Öffnen von innen den Alarm auslösen. Alarmmethode: kontinuierlicher, wiederholter Alarmsound Aus: Der Alarm wird automatisch ausgelöst, nachdem eine erfolgreiche Verifizierung mit einer beliebigen Z ugriffsmethode erfolgt ist. Low battery alert Auslösen: Wenn das System erwacht, wird es automatisch die Batteriespannung überprüfen.
- Seite 20 Tamper alert Auslösen 1: Nachdem der Türspalt aufgehebelt wurde, wird der Sensorsriegel ausgefahren. Alarmmethode: kontinuierlicher, wiederholter Alarmsound. Aus: Der Alarm wird automatisch aktiviert oder nach einer erfolgreichen Verifizierung mit einer beliebigen Zugangsmethode. Auslösen 2: Wenn die Außenbaugruppe aufgehebelt wird und nicht richtig mit der Tür ausgerichtet ist.
- Seite 21 2. Richten Sie die Clip-Punkte der neuen Griffabdeckung mit der Clip- Position aus und klicken Sie sie ein. Achtung Sie können die Griffabdeckung in verschiedenen Farben anpassen. Weitere Details erhalten Sie im offiziellen Kundenservicecenter von Philips Smart Lock oder bei einem autorisierten Händler.
- Seite 22 Philips und das Philips Shield Emblem sind eingetragene Marken der Koninklijke Philips N.V. und werden unter Lizenz verwendet. Dieses Produkt wurde von der Shenzhen Conex Intelligent Technology Co., Ltd. hergestellt und verkauft, und Shenzhen Conex Intelligent Technology Co., Ltd. ist der Garantiegeber für dieses...
