Webasto Thermo Top Evo Einbaudokumentation Seite 16

Renault Kangoo
1 1
Ident.-Nr.: 1321318E
1
30
2
1
31
2
1
2
32
1
1 1
33
Stand: 11.05.2016

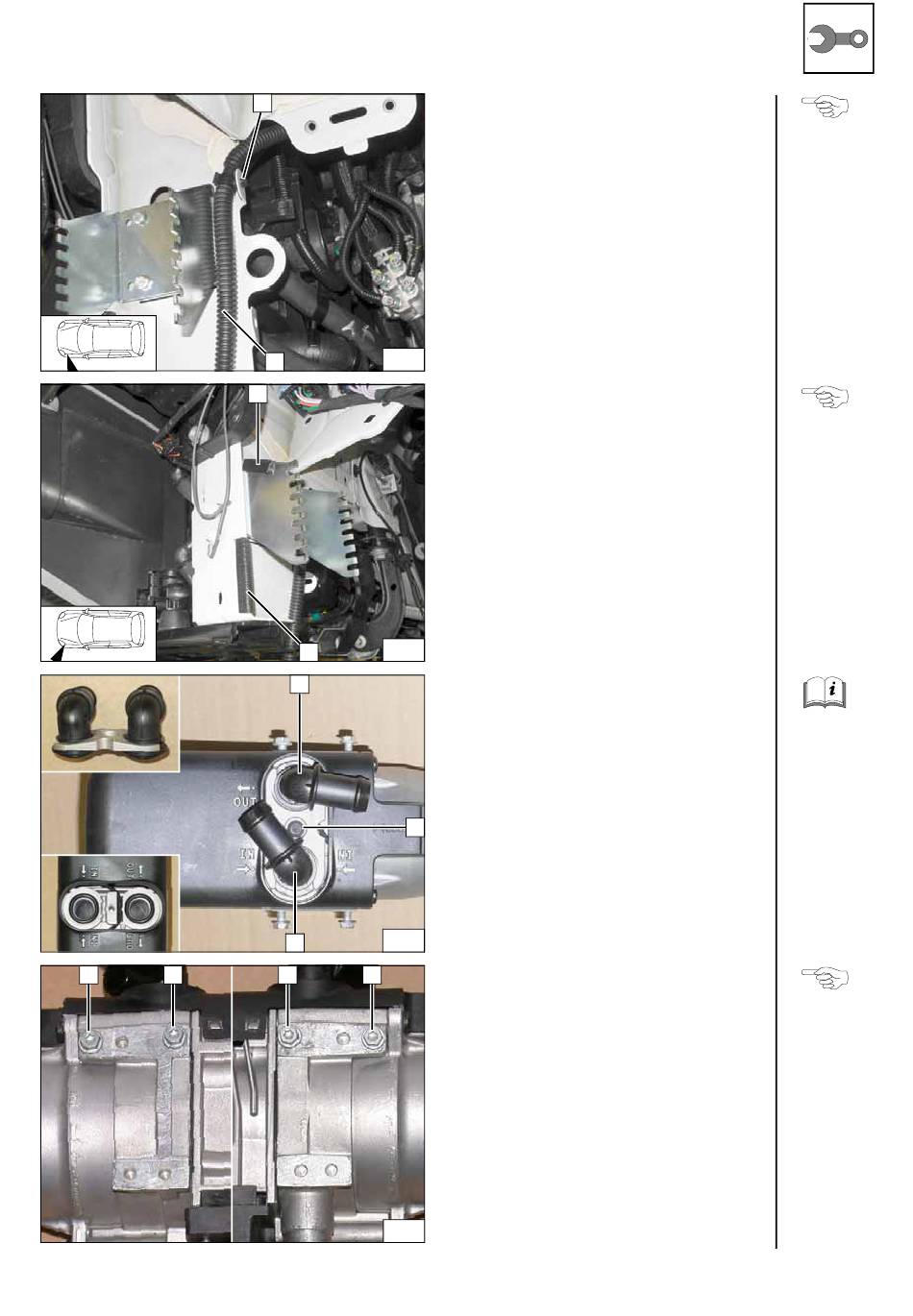

Halteclip 1 herauslösen und gemäß
Abbildung wieder einsetzen!
2 Ablaufleitung
Kantenschutz 100 teilen!
1 Kantenschutz 40
2 Kantenschutz 60
Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15,
Halteplatte Wasserstutzen
Selbstfurchende Schrauben 5x13 1 [4x] in
vorhandene Bohrungen max. 3 Gewinde-
gänge eindrehen!
Ablauflei-
tung
umsetzen
Kanten-
schutz
einsetzen
Wasser-
stutzen
montieren
Schrauben
vormontie-
ren
© Webasto Thermo & Comfort SE 16
