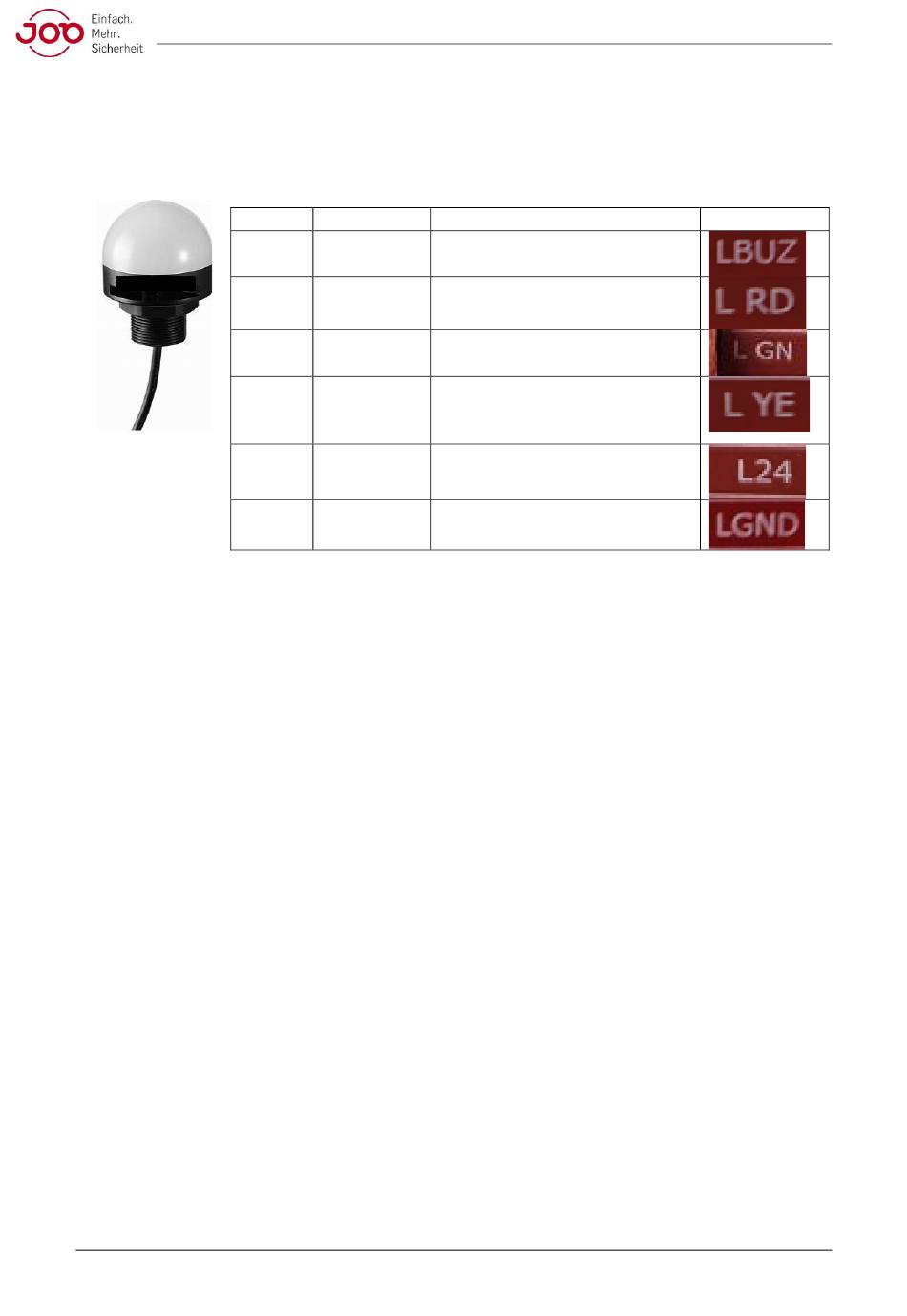

3.4.9. Anschluss Hupe und Lampe Grün/ Gelb/ Rot / Buzzer
Empfohlen Leuchte: Werma - MC55 RGY Summer M12-Stecker 24VDC
Signal
Hupe
LBUZ
Rot
LRD
Grün
L GN
Gelb
LYE
Bild 24
LGND
Technische Daten der Ausgänge der Lampe
24 V DC
Haltestrom <= 150mA im Einzelnen.
Haltestrom <= 350 mA für gesamte Lampe.
Version 1.3. DE (Januar 2025)
Bedienungsanleitung und Sicherheitshinweise – Multialert mini V1.3
Kabelfarbe
Grau
Rot
Grün
Gelb
L 24 Normal
Dunkelblau
Weiß
Funktion
Akustisches Warnsignal
Multialert ® mini Ausgelöst
Optisches Warnsignal
Multialert ® mini Ausgelöst
Optisches OK
Multialert ® mini nicht ausgelöst
Optisches Signal
Multialert ® mini im
Wartungsmodus
24 V DC Versorgung Spannung
Input
Minus wird von intern eingespeist
Output
Anschluss
Seite 29
