3.4.6. AMFE-Anschluss am Multialert ® mini

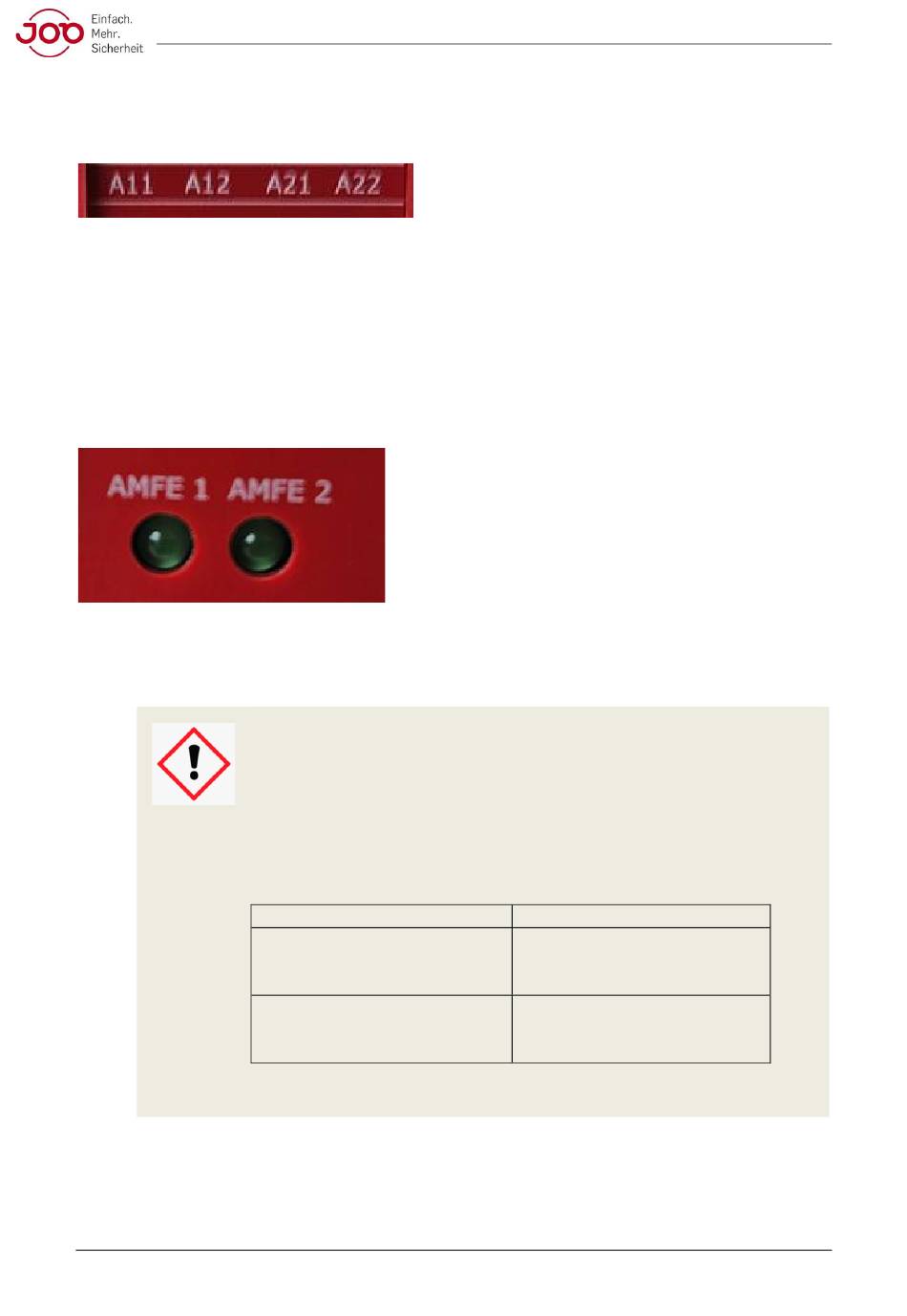

Bild 18
AMFE 1 wird an A11 und A12 kontaktiert und auf dem Multialert Mini signalisiert AMFE1
AMFE 2 wird an A21 und A22 kontaktiert und auf dem Multialert Mini signalisiert AMFE 2
Bild 19
Version 1.3. DE (Januar 2025)
Bedienungsanleitung und Sicherheitshinweise – Multialert mini V1.3
Es müssen immer alle 2x2 AMFEN Kontakte belegt werden
Beide LEDs müssen grün leuchten
Für die Funktion des Multialert ® mini müssen beide A1 und A2
Schnittstellen
mit den Kontakten A11- A12 und A21- A22 belegt sein.
Steht nur 1 AMFE zur Verfügung werden die Kontakte A11 mit A12 oder A21
mit A22 mit einer bei Meister- Automation GmbH bestellbaren speziellen
Sicherung versehen.
Mögliche Kombinationen sind möglich:
AMFE 1
AMFE 1
Feinsicherung
(G -Sicherungseinsatz FF 100mA
/ 250 V)
AMFE 2
Feinsicherung
(G-Sicherungseinsatz FF 100mA
/ 250 V)
AMFE 2
