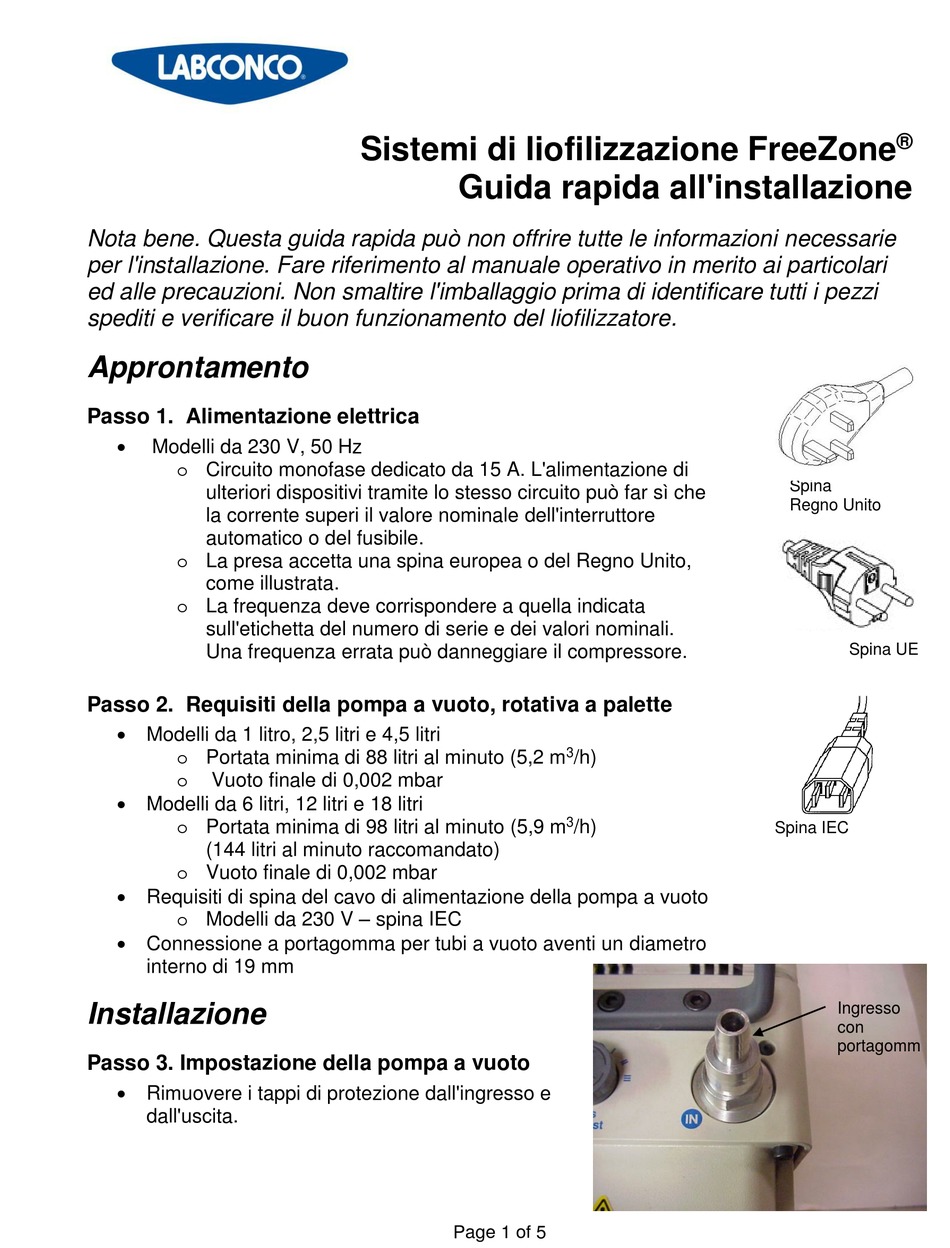

Nota bene. Questa guida rapida può non offrire tutte le informazioni necessarie
per l'installazione. Fare riferimento al manuale operativo in merito ai particolari
ed alle precauzioni. Non smaltire l'imballaggio prima di identificare tutti i pezzi
spediti e verificare il buon funzionamento del liofilizzatore.
Approntamento
Passo 1. Alimentazione elettrica

Modelli da 230 V, 50 Hz
o Circuito monofase dedicato da 15 A. L'alimentazione di
ulteriori dispositivi tramite lo stesso circuito può far sì che
la corrente superi il valore nominale dell'interruttore
automatico o del fusibile.
o La presa accetta una spina europea o del Regno Unito,
come illustrata.
o La frequenza deve corrispondere a quella indicata
sull'etichetta del numero di serie e dei valori nominali.
Una frequenza errata può danneggiare il compressore.
Passo 2. Requisiti della pompa a vuoto, rotativa a palette
 Modelli da 1 litro, 2,5 litri e 4,5 litri
o Portata minima di 88 litri al minuto (5,2 m
o
Vuoto finale di 0,002 mbar
 Modelli da 6 litri, 12 litri e 18 litri
o Portata minima di 98 litri al minuto (5,9 m
(144 litri al minuto raccomandato)
o Vuoto finale di 0,002 mbar
 Requisiti di spina del cavo di alimentazione della pompa a vuoto
o Modelli da 230 V – spina IEC
 Connessione a portagomma per tubi a vuoto aventi un diametro
interno di 19 mm
Installazione
Passo 3. Impostazione della pompa a vuoto
 Rimuovere i tappi di protezione dall'ingresso e
dall'uscita.
Sistemi di liofilizzazione FreeZone
Guida rapida all'installazione
Page 1 of 5
3
/h)
3
/h)
®
Spina
Regno Unito
Spina UE
Spina IEC
Ingresso
con
portagomm
a
