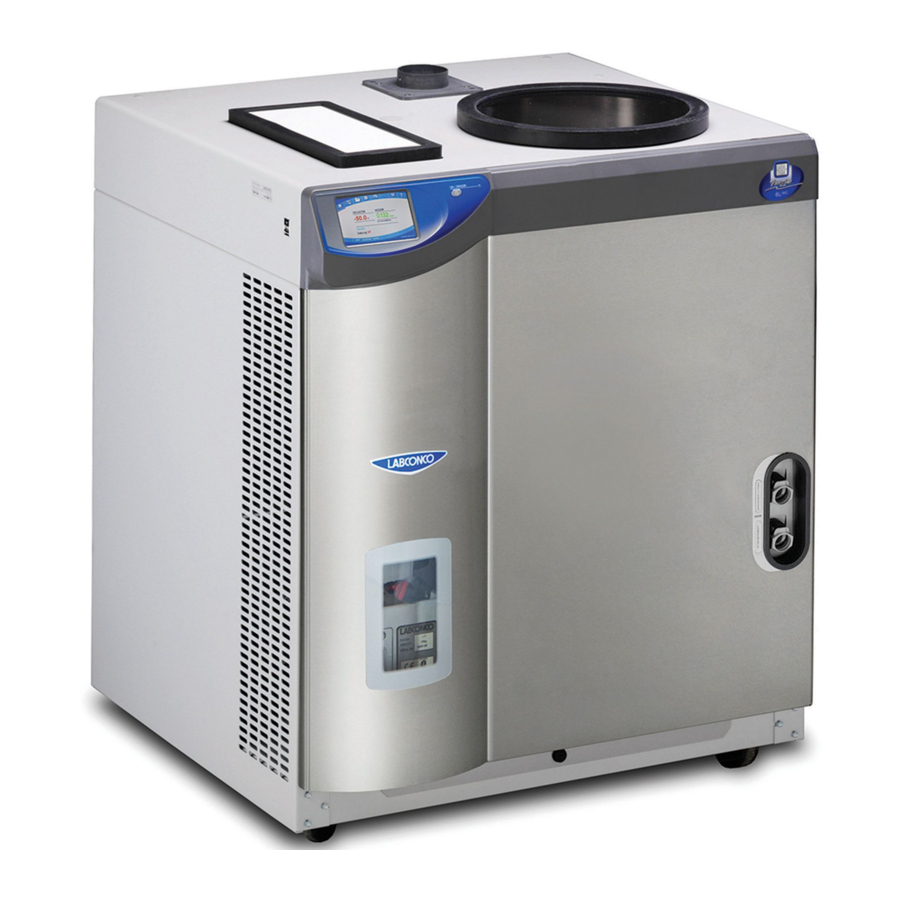

Labconco FreeZone Handbuch

Vorbereitungen

Korrekte Stromversorgung

• 230V Modelle

  • 15-Amp separater einphasiger Stromkreis. Zusätzliche Geräte im selben Stromkreis können dazu führen, dass der Strom die Nennleistung des Leistungsschalters oder der Sicherung überschreitet.
  • Die Frequenz muss mit der Angabe auf dem Serienetikett übereinstimmen. Eine falsche Frequenz beschädigt den Kompressor.

Anforderungen an die Drehschieber-Vakuumpumpe

• 1 Liter, 2.5 Liter, 4.5 Liter Modelle
  • Mindestförderleistung von 88 Litern pro Minute
  • 0,002 mBar Endvakuum
• 6 Liter, 12 Liter, 18 Liter Modelle
  • Mindestförderleistung von 144 Litern pro Minute
  • 0,002 mBar Endvakuum
• Steckeranforderungen am Netzkabel der Vakuumpumpe
  • 230V Modelle – umgekehrter IEC-Stecker

• Schlauchanschluss für Schlauch mit 0,75 Zoll (ca. 1,9 cm) Innendurchmesser

Installation

Einrichtung der Vakuumpumpe

• Schutzkappen von Einlass- und Auslassöffnungen entfernen.
• Einige Vakuumpumpen haben Einlassanschlüsse, die in die Einlassöffnung geschraubt werden. Stellen Sie sicher, dass der O-Ring auf der Dichtfläche sitzt. Führen Sie den Anschluss in das Pumpengehäuse ein und ziehen Sie ihn fest.

• Einige Vakuumpumpen haben Einlassanschlüsse, die an die Pumpe geklemmt werden. Platzieren Sie den Zentrierring mit Filtersieb auf dem Einlassanschluss.

• Platzieren Sie den Schlauchstutzen auf dem Zentrierring.

• Befestigen Sie den Anschluss mit der Klemme.
• Befestigen Sie den Abluftfilter am Abluftanschluss. Einige Pumpen haben Filter, die eingeschraubt werden. Andere erfordern, dass ein Zentrierring auf den Anschluss gelegt und dann mit einer Klemme befestigt wird, ähnlich wie beim Einlassanschluss.

• HINWEIS: Drehschieber-Vakuumpumpen müssen über einen Abluftfilter verfügen, um zu verhindern, dass Ölnebel aus der Pumpe austritt und der Ölvorrat erschöpft wird.
• Füllen Sie die Pumpe mit Öl, sodass der Füllstand zwischen den Markierungen der Ölstandsanzeige am Ende des Pumpengehäuses liegt.
• Überprüfen Sie, ob die Spannungseinstellung der Vakuumpumpe mit der auf dem Seriennummernschild des Gefriertrockners angegebenen Spannung übereinstimmt. Konfigurieren Sie sie bei Bedarf neu. Siehe Pumpenanweisungen.
• Schalten Sie den Netzschalter der Vakuumpumpe ON (EIN).
• Stellen Sie den Gasballast auf die geschlossene oder minimale Position ein.


Vakuumpumpenanschlüsse

• Tischmodelle

  • Positionieren Sie die Vakuumpumpe innerhalb von 2 Fuß (ca. 60 cm) vom 0,75 Zoll (ca. 1,9 cm) Durchmesser großen Anschluss an der Rückseite des Gehäuses.
  • Befestigen Sie ein Ende des Vakuumschlauchs am Anschluss des Gefriertrockners und das andere Ende am Einlassanschluss der Vakuumpumpe. Klemmen Sie beide Enden sicher fest.
  • Stecken Sie das Netzkabel der Vakuumpumpe in die Steckdose an der Rückseite des Gefriertrockners.
• Konsolenmodelle
  •
    Stellen Sie sicher, dass die Stromversorgung des Gefriertrockners getrennt ist.
  • Entfernen Sie die vordere untere Verkleidung des Gefriertrockners, indem Sie einen Schraubendreher in den Schlitz unterhalb der Mitte der Frontplatte einführen. Drehen Sie den Schraubendrehergriff nach unten, während Sie den unteren Teil der Verkleidung nach außen ziehen.

  • Platzieren Sie die Vakuumpumpe im Gehäuse.

  • Schließen Sie den Vakuumschlauch an den Einlassanschluss der Vakuumpumpe an. Sicher festklemmen.
  • Setzen Sie die Frontplatte wieder ein, indem Sie die Oberkante unter dem Bedienfeld positionieren und den unteren Teil nach innen drücken.

  •
    Stellen Sie sicher, dass die Stromversorgung des Gefriertrockners getrennt ist, bevor Sie die untere Rückwand entfernen. Entfernen Sie NICHT die obere Rückwand.
  • Stecken Sie das Netzkabel der Vakuumpumpe in die Steckdose im Anschlusskasten, der mit „Vacuum Pump“ (Vakuumpumpe) gekennzeichnet ist.

  • Setzen Sie die hintere Verkleidung wieder ein.

Installation einer Kammer oder eines Manifolds

(außer 4.5L Modellen, bei denen die Kammer bereits angebracht ist)

• 1L und 2.5L Modelle
  • Platzieren Sie den Deckel der Kollektorkammer oben auf der Kammer.

  • Zentrieren Sie die flache Gummidichtung auf dem Loch in der Mitte des Kammerdeckels.
  • Platzieren Sie die Kammer oder den Manifold über der Dichtung.
• 6L, 12L und 18L Modellkammern
  • Platzieren Sie die flache Gummidichtung über der Einlassöffnung.

  • Platzieren Sie die Kammer über der Dichtung.
  • Greifen Sie in die Kammer und setzen Sie den Edelstahlring über die Anschlussöffnung. Schieben Sie den Sicherungsstift durch die Löcher in der Öffnung und drehen Sie ihn über die Mitte (nur bei Edelstahlkammern).

• 6L, 12L und 18L Manifolds – siehe mitgelieferte Anweisungen für Manifolds.

Test oder Inbetriebnahme

Testen des Systems

• Stecken Sie das Netzkabel in die Steckdose an der Rückseite des Gefriertrockners und das andere Ende in eine geeignete Wandsteckdose.
• Schalten Sie den Netzschalter ON (EIN).
• Vakuumprüfung
  • Stellen Sie sicher, dass der Deckel auf dem Kollektor sitzt und entweder ein Manifold oder eine Kammer angebracht ist.
  • Schließen Sie alle Manifold-Ventile.
  • Stellen Sie den Vakuumpegel auf 0,002 mBar ein (außer 1L Modellen ohne Vakuumregelung).
  • Drücken Sie die Taste „Vacuum“ (Vakuum).
  • Das Vakuum sollte innerhalb von 15 Minuten 0,133 mBar oder weniger erreichen.
• Kühlung (lassen Sie die Vakuumpumpe laufen)
  • Drücken Sie die Taste „Refrigeration“ (Kühlung).
  • Die Kollektortemperatur sollte innerhalb von 40 Minuten die Betriebstemperatur (-50°C oder -84°C je nach Modell) erreichen.
• Wenn der Gefriertrockner nicht wie erwartet funktioniert, konsultieren Sie das Benutzerhandbuch für Informationen zur Fehlerbehebung oder rufen Sie Labconco an.

Labconco Corporation
8811 Prospect Avenue
Kansas City, MO 64132-2696
800-821-5525, 816-333-8811
FAX 816-363-0130
E-MAIL labconco@labconco.com
STARTSEITE www.labconco.com

Hinweis: Diese Kurzanleitung zur Installation enthält möglicherweise nicht alle Informationen für Ihre Installation. Details und Vorsichtsmaßnahmen finden Sie im Benutzerhandbuch. Entsorgen Sie die Verpackung erst, wenn Sie alle gelieferten Teile identifiziert haben und der Gefriertrockner ordnungsgemäß funktioniert.
