2 Montage
2.1. Einseitig
2.2. Kabelanschluss
2.2.1. Verbindung

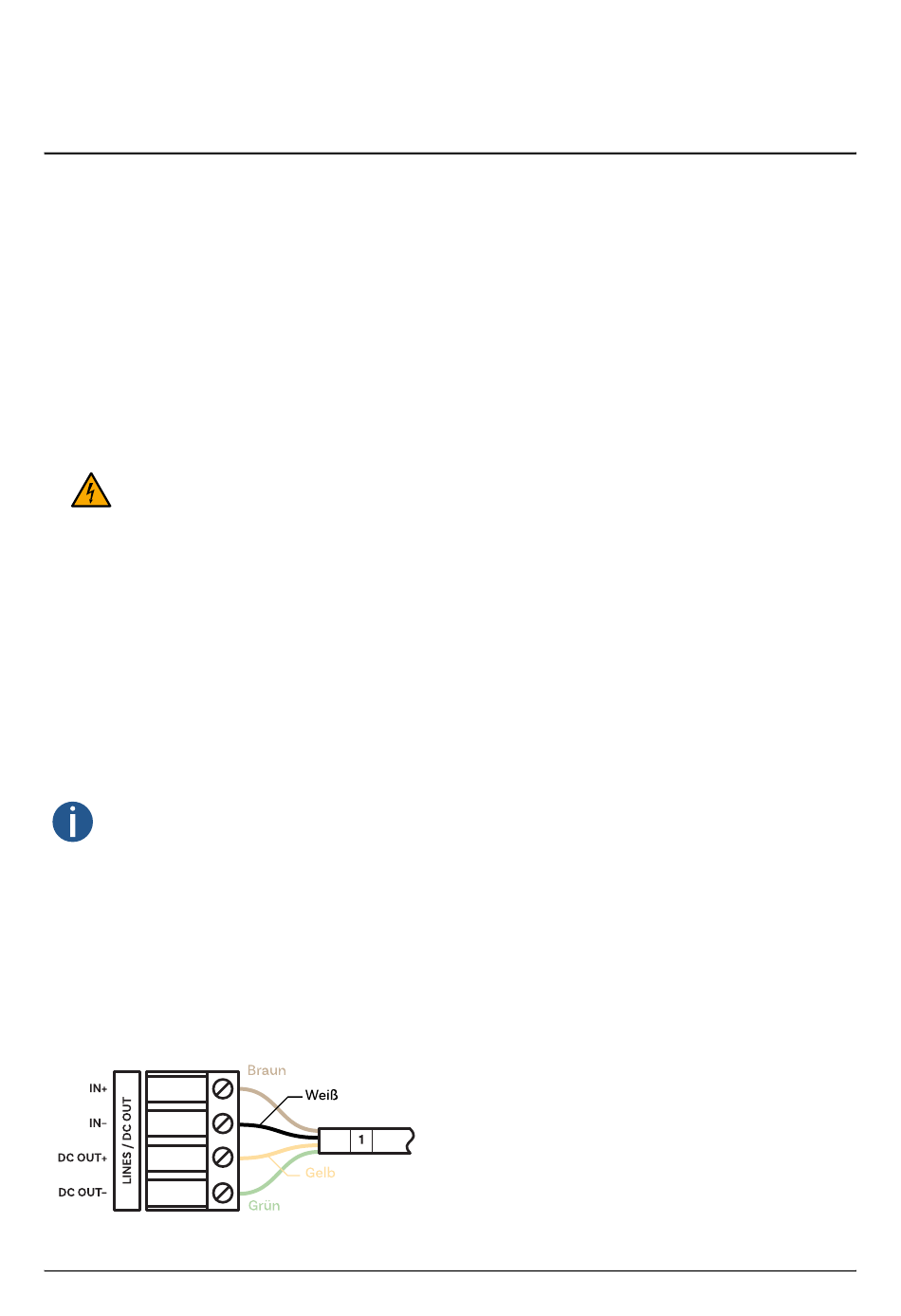

LINES- / DC OUT-Drahtanschluss
Montage
1.
Der Rahmen wird mit Aufhängungen (oben) und Gleitfedern (unten) befestigt. Heben Sie die Verankerungsplatte mit einem
Schraubenzieher ab, indem Sie sie zwischen Blech und Rahmen am Punkt der Gleitfedern auf der Unterseite der Uhr einführen.
2.
Bohren Sie Verankerungslöcher in die Wand, deren Durchmesser für die Aufnahme von Holzschrauben mit einem Durchmesser von
4–5 mm ausreicht. Als Schablone zum Anzeichnen der Position der Löcher kann die Verankerungsplatte verwendet werden.
3.
Die Zuleitungen durch die Öffnung in der Verankerungsplatte führen und die Platte an der Wand befestigen.
4.
Schließen Sie die ankommenden Leiter gemäß der Beschreibung auf dem Klemmbrett an, das auf der Verankerungsplatte
angebracht ist. Geben Sie den Leitern eine geeignete Form oder schneiden Sie sie auf eine Länge ab, die das Aufsetzen des
Uhrenrahmens auf die Verankerungsplatte nicht behindert.
Wenn die Uhr durch die LGC-Variante synchronisiert wird, navigieren Sie bitte zu Clock Operation Non-Network Clock
Operation , um detaillierte Informationen über den Anschluss verschiedener Synchronisationsquellen und -empfänger zu
erhalten.
Bei der LGC-Variante muss die Position des DIP-Schalters entsprechend dem verwendeten Synchronisationssignal überprüft und
konfiguriert werden (gilt nur für DCF, MOBALine, polarisierte Impulsleitung oder IRIG-B).
Für die NTP-Variante montieren Sie einen Stecker am Ethernet-Kabel und stecken ihn in die Ethernet-Buchse, die auf der
Verankerungsplatte montiert ist.
5.
Legen Sie den Uhrenrahmen gegenüber der Verankerungsplatte und hängen Sie ihn in die oberen Federn ein. Lassen Sie die Uhr an
den Federn einrasten, indem Sie auf den unteren Teil des Rahmens drücken. Achten Sie darauf, dass Sie keine Kabel zwischen
Verankerungsplatte und Uhrenrahmen einklemmen.
6.
Prüfen Sie, ob die seitliche Verankerungsplatte perfekt in die Nut des Uhrenrahmens passt.
7.
Entfernen Sie die Blindkappe von einer Öffnung an der Unterseite der Uhr. Drehen Sie einen Schlüssel sanft gegen den
Uhrzeigersinn. Der Rahmenverschluss rastet ein.
8.
Bringen Sie dann die Blindkappe beim Öffnen wieder an.
Zum Lösen der Rahmenverriegelung gehen Sie in umgekehrter Weise vor (im Uhrzeigersinn drehen).
