albatros LIFT 2P11 Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Stromeingang
Geschwindigkeit
110V-240V
25 mm/s
Albatros International GmbH, Konrad-Zuse-Str. 3; D-54552 Nerdlen
info@albatros-international.eu

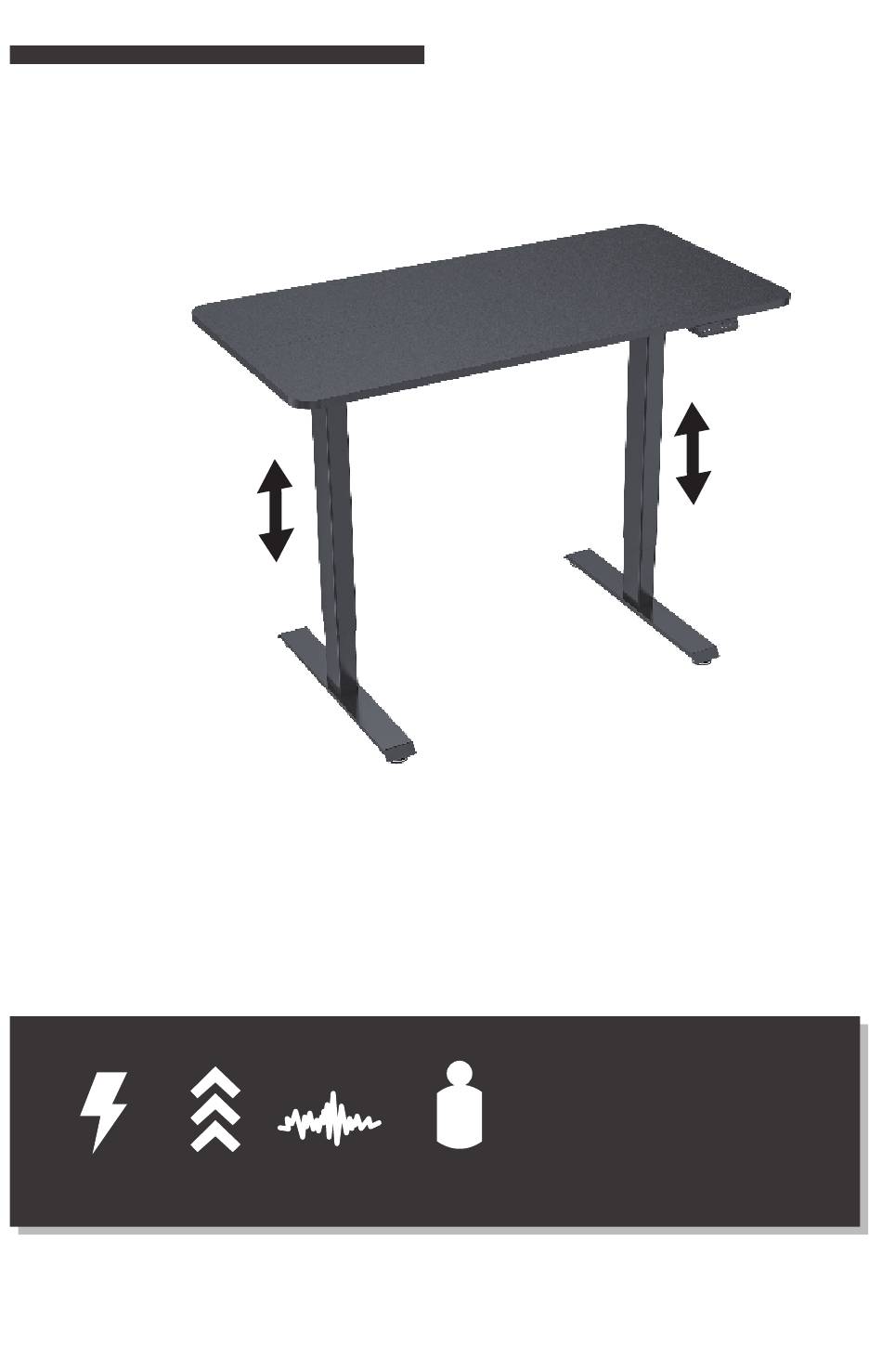

Montageanleitung für den LIFT 2P11
Var. ID 3885, 3886, 3887
Maße der Tischplatte: 110 cm
●
Speicher für 3 Höhenpositionen
●
Höhenbereich: 72-120 cm
●
RATED
Ladefähigkeit
Bewegungsgeräusche
＜ 55dB
176 lbs / 80 kg
ACHTUNG: ÜBERSCHREITEN
SIE NICHT DIE ANGEGEBENE
MAXIMALE BELASTBARKEIT.
DIES KANN ZU ERNSTEN
VERLETZUNGEN ODER
SACHSCHÄDEN FÜHREN!
Inhaltsverzeichnis
Verwandte Anleitungen für albatros LIFT 2P11
Inhaltszusammenfassung für albatros LIFT 2P11
- Seite 1 ● ACHTUNG: ÜBERSCHREITEN SIE NICHT DIE ANGEGEBENE MAXIMALE BELASTBARKEIT. RATED DIES KANN ZU ERNSTEN VERLETZUNGEN ODER Ladefähigkeit Stromeingang Geschwindigkeit Bewegungsgeräusche SACHSCHÄDEN FÜHREN! 110V-240V 25 mm/s ＜ 55dB 176 lbs / 80 kg Albatros International GmbH, Konrad-Zuse-Str. 3; D-54552 Nerdlen info@albatros-international.eu...
-
Seite 2: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Dieser Bausatz für einen höhenverstellbaren Schreib琀椀sch enthält elektrische Bauteile. Dieser Bausatz oder Teile hiervon dürfen nur in Innenräumen und in trockenen Umgebungen verwendet werden. Diese einzelnen Bauteile sind CE zer琀椀fiziert. Nehmen Sie auf keinen Fall Änderungen an den Bauteilen vor und setzen Sie diese nur bes琀椀mmungsgemäß... - Seite 3 KOMPONENTENLISTE Tischplatte (x2) Querstange (x1) Seitenplatten (x2) Übertragungsstab (x1) Linkes Tischbein (x1) Rechtes Tischbein (x1) Fußstück (x2) Schaltung (x1) Tischplattenverbinder (x3) Netzteil (x1)
- Seite 4 HARDWARE-LISTE Unterleggummis (x12) Kabelclip (x2) Fuß (x4) (einschließlich 2 Extragummis) Schrauben Schrauben Schrauben M6×10mm (x6) M6×35mm (x8) M8×47mm (x4) (einschließlich 2 Extraschrauben) Schrauben Schrauben M4×20mm (x4) M5×16mm (x24) Sechskantschlüssel (einschließlich 2 Extraschrauben) (einschließlich 2 Extraschrauben) S=5mm (x1) Sechskantschlüssel Sechskantschlüssel S=4mm (x1) S=2mm (x1)
-
Seite 5: Schritt 1 Montieren Sie Die Tischbeine
Schritt 1 Montieren Sie die Tischbeine Montieren Sie die Querstange an den Tischbeinen M8×47mm(x4) S=5mm S=5mm S=5mm M6×35mm (x8) S=5mm Fuß (x4) -
Seite 6: Schritt 2 Montieren Sie Die Seitenplatten
Schritt 2 Montieren Sie die Seitenplatten Sichern Sie die Seitenplatten an den Tischbeinen S=4mm M6×10mm(x4) S=4mm Lösen Sie den Drehknopf Stecken Sie den Übertragungsstab in das Sechskantloch und drehen Sie den Übertragungsstab gegen den Uhrzeigersinn, bis das linke Bein die niedrigste Position erreicht. -
Seite 7: Schritt 3 Montieren Sie Die Tischplatte
Schritt 3 Montieren Sie die Tischplatte Kreuzschlitzschraubendreher [nicht im Lieferumfang enthalten] M5×16mm(x12) M5×16mm(x10) Ziehen Sie die Schrauben fest... -
Seite 8: Schritt 4 Montieren Sie Die Schaltung
Schritt 4 Montieren Sie die Schaltung Installieren Sie die Schaltung an der Tischplattenunterseite Kreuzschlitzschraubendreher [nicht im Lieferumfang enthalten] Kabelmanagement M4×20mm(x2) Kabelclip (x2) -
Seite 9: Einführung In Die Schaltung
Einführung in die Schaltung Halten Sie die Taste lang eingedrückt, hebt sich das Gerät kontinuierlich, bis es die höchste Position von 120 cm (47,24 Zoll) erreicht. Lassen Sie die Taste dann los. Halten Sie die Taste lang eingedrückt, senkt sich das Gerät kontinuierlich, bis es die niedrigste Position von 72 cm (28,35 Zoll) erreicht. -
Seite 65: Gewährleistung
Zeitpunkt der Übergabe, der durch Kassenbon, Rechnung oder Lieferschein nachzuweisen ist. Innerhalb Kundendienstzentrale: der Gewährleistungszeit werden alle Funk�onsfehler der Albatros Interna�onal GmbH Komponenten durch unseren Kundendienst besei�gt, die nachweisbar, trotz vorsichtsmäßiger Behandlung Konrad-Zuse-Str. 3 entsprechend unserer Bedienungsanleitung auf D-54552 Nerdlen (Germany) Materialfehler zurückzuführen sind.
