Webasto Thermo Top Evo Einbaudokumentation Seite 9

Fiat 500
Elektrik
Masseleitung
1 Masseleitung an Batterie- Minuspol
!
Nm
1
3
Sicherungshalter Motorraum
1 Bundmutter M8 an fzg.eigener Schraube
2 Sicherungen F1-2
3 Winkel
Ident.-Nr.: 1322264C
10
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
1
2
12
Stand: 06.12.2016
Kabelbaumdurchführung
1 Gummitülle
2 Kabelbäume Heizgerät, Bedienelement
2
Plusleitung
1 Plusleitung an Plusstützpunkt
1
11
Nm !
1
13
© Webasto Thermo & Comfort SE

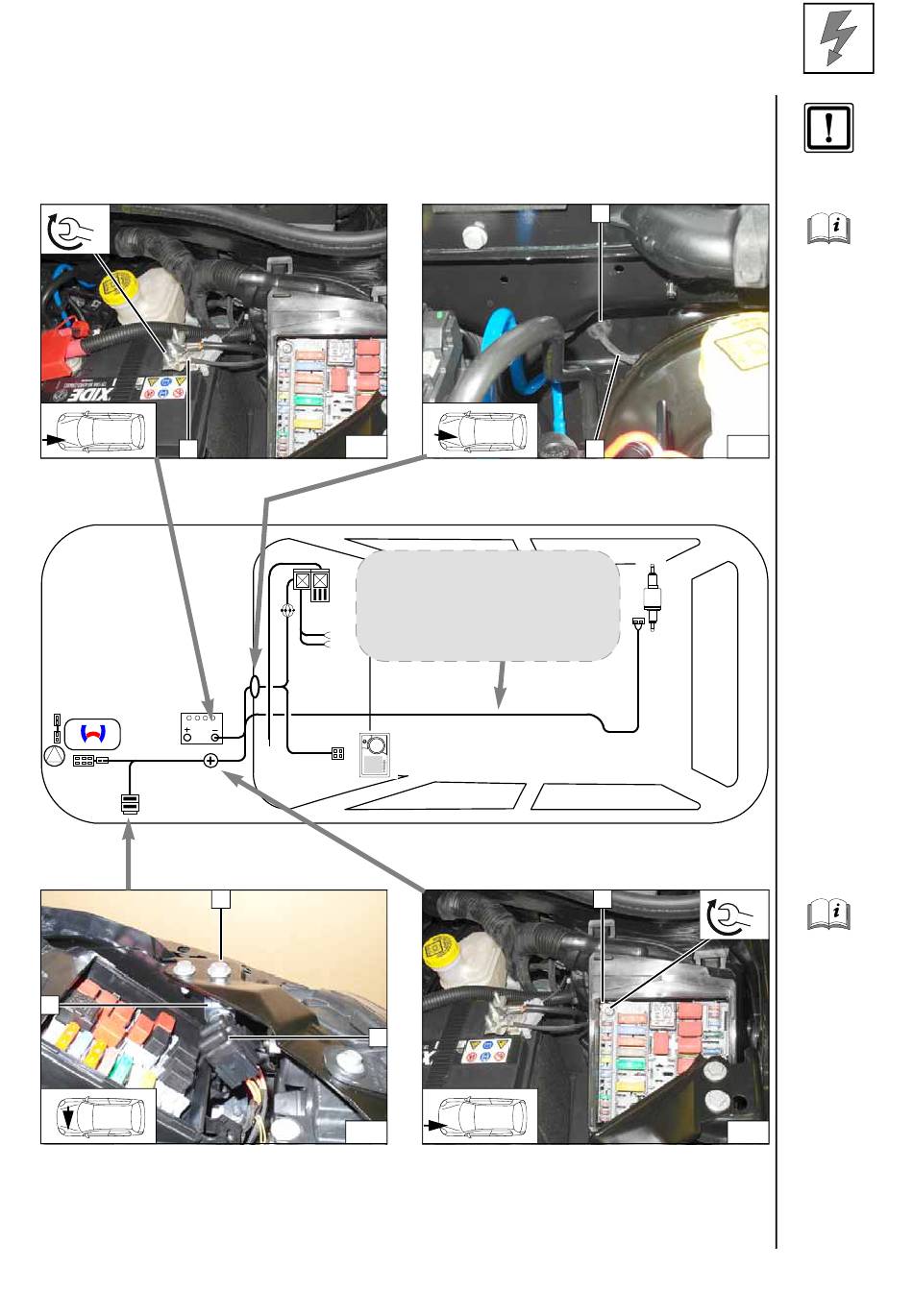

Schema
Kabel-
baumver-
legung
9
