Webasto Thermo Top Evo Einbaudokumentation Seite 31

Fiat 500
1 1
a1
1 a2
1 2
80
80
Ident.-Nr.: 1322264C
77
3
78
1
2
79
3
200
80
Stand: 06.12.2016

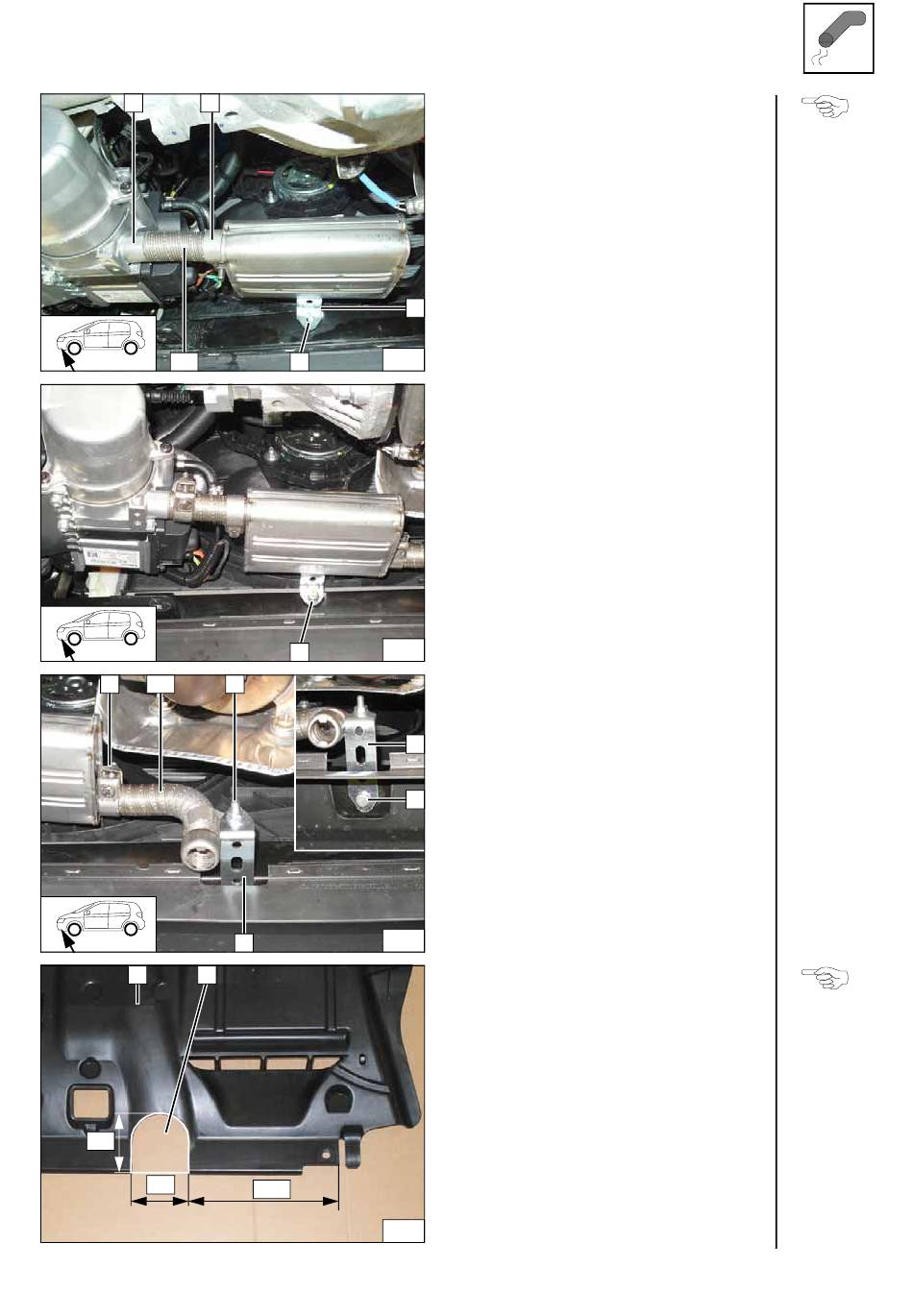

Schalldämpfer ausrichten und Lochbild 3
übertragen, Bohrung Ø 9 erstellen und
Einnietmutter einziehen!
1 Schlauchklemme [2x]
2 Winkel
2
1 Schraube M6x20, Federring
1 Schlauchklemme
2 Schraube M6x20, Rohrschelle, Bund-
mutter
3 Lochband
3
4 Schraube M6x20, Federring, vorhan-
dene Gewindebohrung
4
Unterfahrschutz 1 (wenn vorhanden) im
Bereich der Markierung ausschneiden!
2 Abschnitt entsorgen
Schall-
dämpfer
und Abgas-
leitung a1
montieren
Schall-
dämpfer
montieren
Abgasleitung
a2 montieren
Unterfahr-
schutz aus-
schneiden
© Webasto Thermo & Comfort SE 31
