Webasto Thermo Top Evo Einbaudokumentation Seite 24

Fiat 500
Kühlmittelkreislauf
ACHTUNG!
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn
nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass
kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit
Kühlmittel zu befüllen!
Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
Alle nicht bezeichneten Federbandschellen
1 = Profilgummi sw!
Alle Verbindungsrohre
Ident.-Nr.: 1322264C
A
Ø 22
= Ø 25!
und = Ø 18x18!
Stand: 06.12.2016
1
F
B
E
C

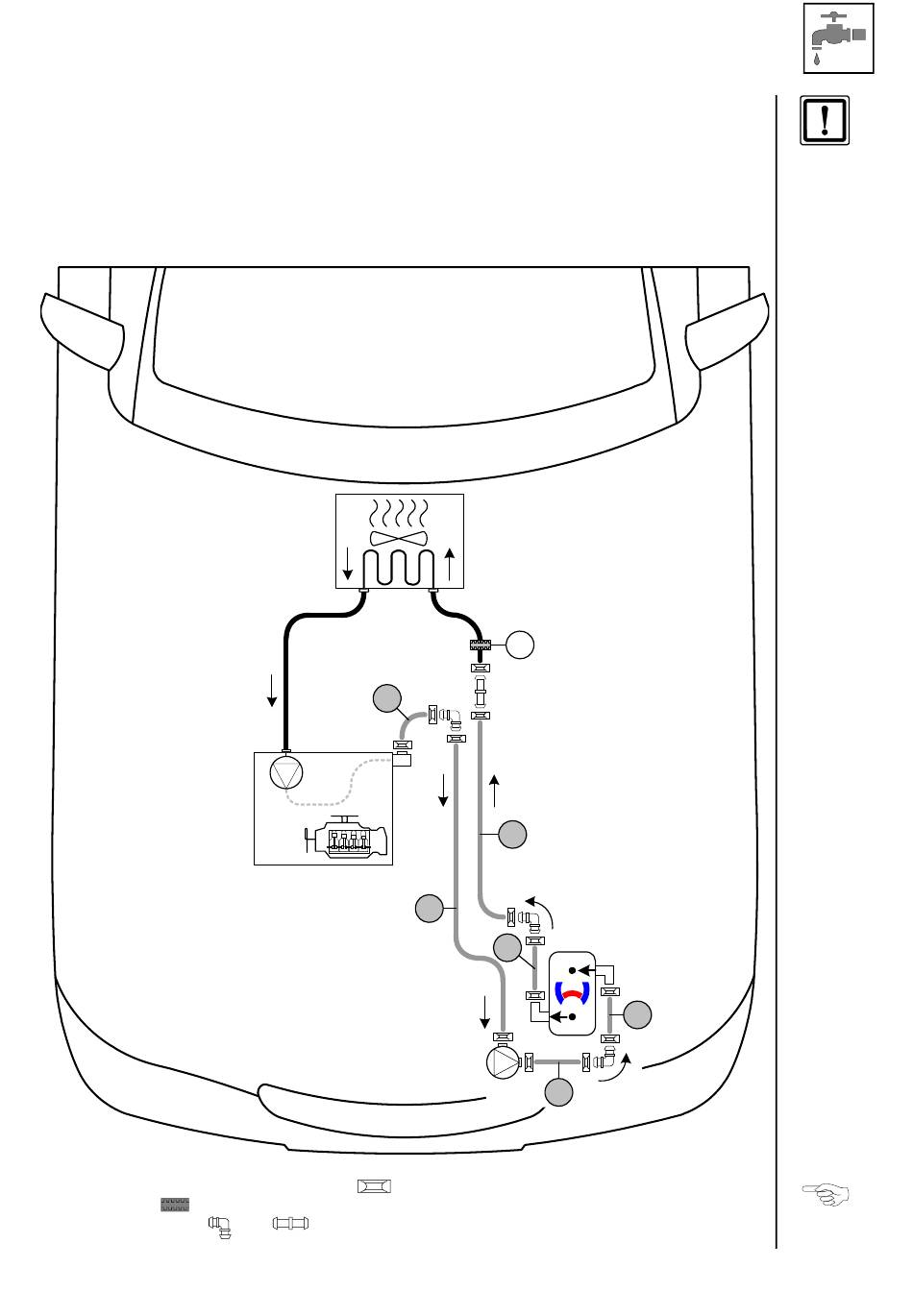

Schema
Schlauch-
verlegung
D
