Schritt 4 Überprüfen Sie bei selbstgefertigten Verbindungsteilen die
Dauerfestigkeit.
Schritt 5 Berechnungen für den Adapter:
Bestimmen Sie das Zwischenmaß: L3 + L4 max. = X
Überprüfen Sie das Adaptermaß: L1 + L2 = X
Hinweis

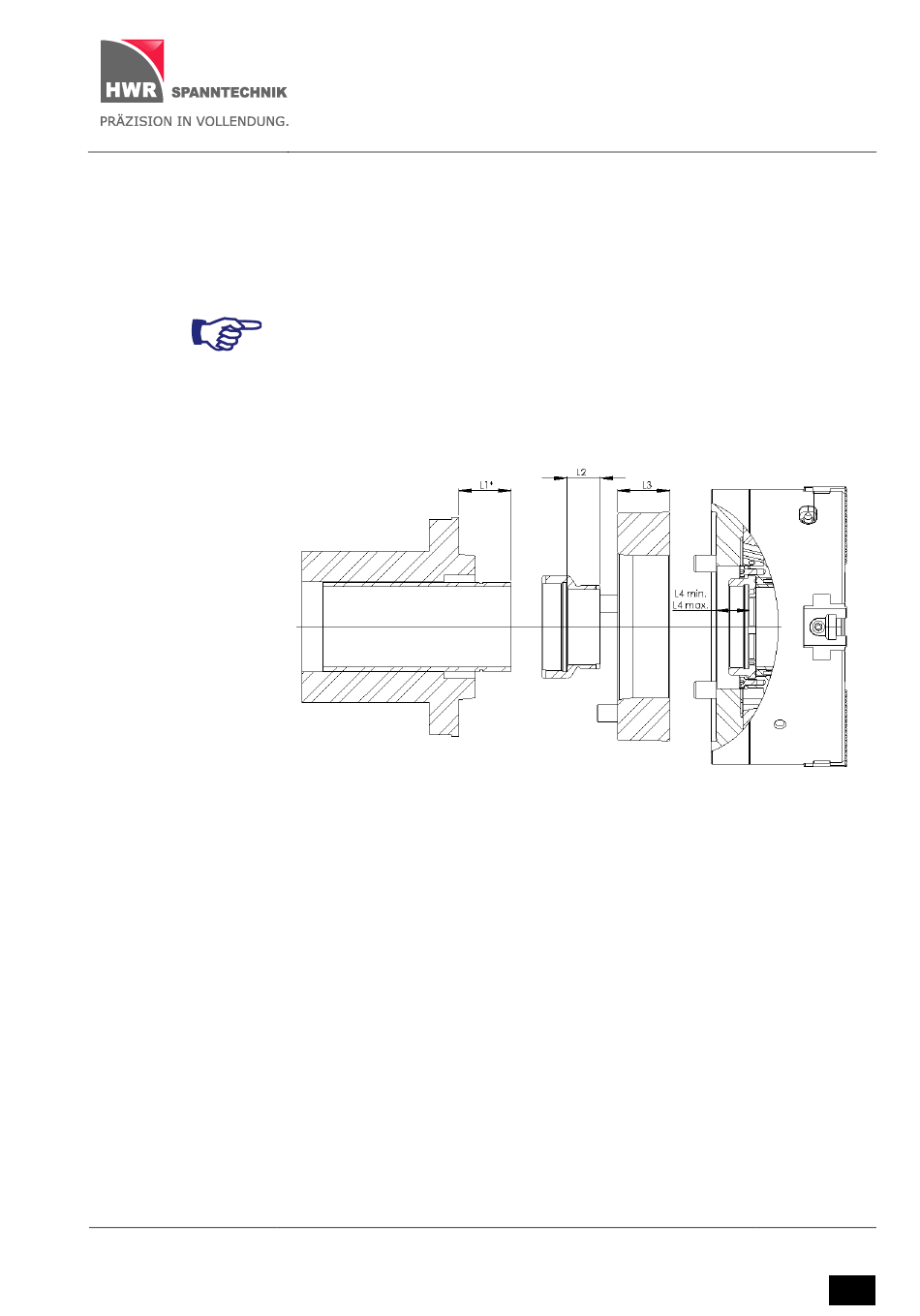

Die folgende Abbildung ist eine beispielhafte Darstellung (hier mit Zugrohr
außerhalb der Spindel und mit Außengewinde).
L2 = L4 max. + L3 – L1
Bei allen anderen Konstellationen bitte den Hersteller kontaktieren.
*) Zylinder in vorderster Stellung
Abb. 3-3: Bestimmung der Adapterlänge
