Transport und Installation
3.3.2 M
AßNAHMEN VOR
Seite 3-18
Ausgabe C
DE
M
ONTAGEBEGINN
Hinweis
Das Spannfutter kann mit einem Zwischenflansch und entsprechendem
Adapter auf die Maschinenspindel der Werkzeugmaschine montiert wer-
den.
Schritt 1 Reinigen Sie die Aufnahmeflächen der Maschinenspindel und
bei Verwendung eines Zwischenflansches auch dessen Zent-
rieraufnahme und Anlageflächen. Es dürfen sich weder
Schmutz noch Späne an den entsprechenden Flächen befin-
den. Der ggf. vorhandene Zwischenflansch muss vollständig an
der Maschinenspindel anliegen.
Achten Sie auch darauf, dass alle Bohrungen entgratet und
sauber sind.
Schritt 2 Überprüfen Sie die Aufnahmeflächen (Maschinenspindel und
ggf. Zwischenflansch) für das Spannfutter mit Hilfe einer Mess-
uhr auf Rund- und Planlauf.
Maschinenspindel

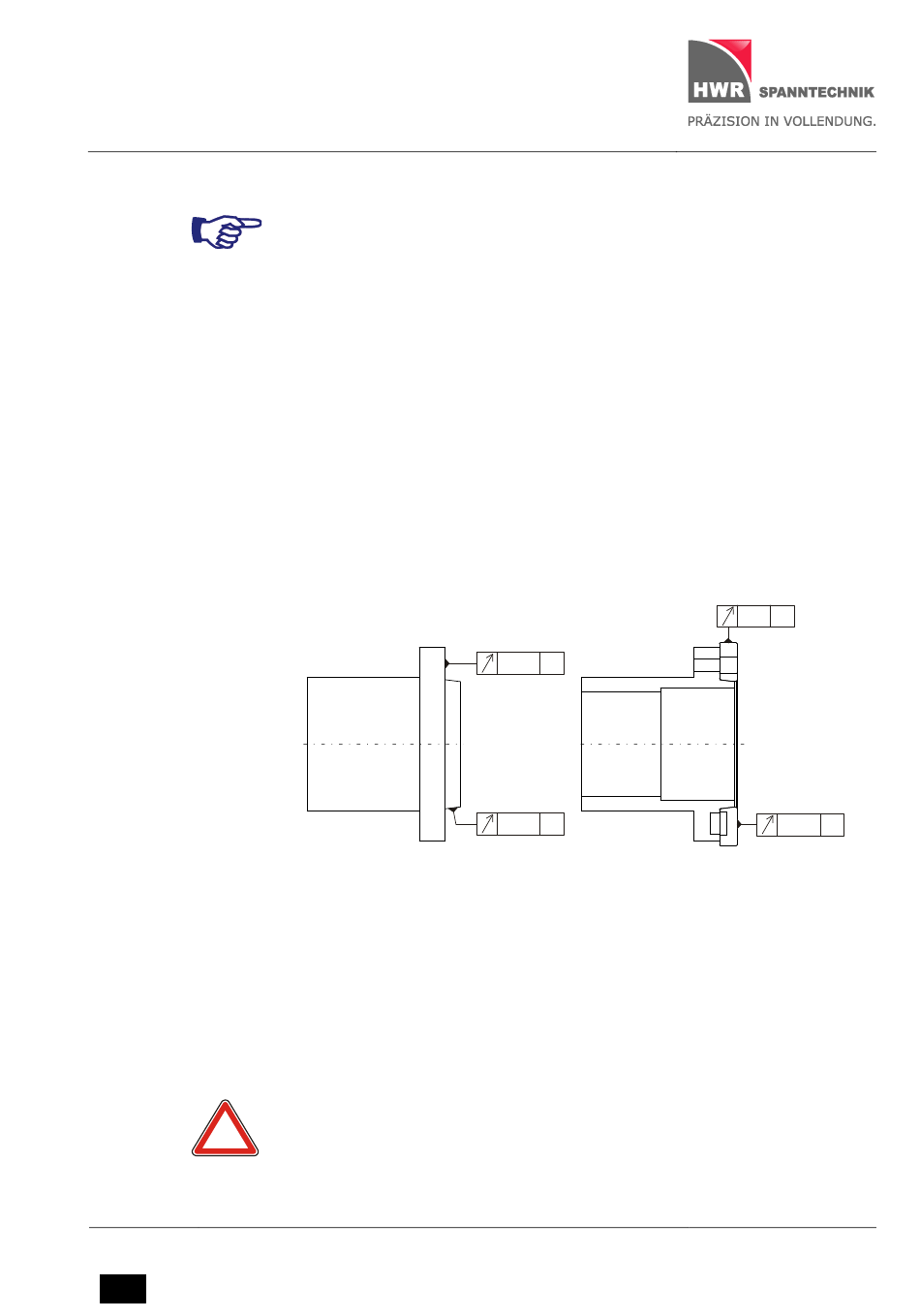

Abb. 3-2: Prüfung von Rund- und Planlauf
Schritt 3 Überprüfen Sie die max. Zugkraft des Spannzylinders. Sie darf
die max. Betätigungskraft des Futters nicht überschreiten.
Bei Bedarf den Hydraulikdruck des Spannzylinders begrenzen!
Achtung
Die maximale Zugkraft des Spannzylinders darf die max. Betätigungskraft
des Futters auf keinen Fall überschreiten. Unfallgefahr!
®
InoFlex VT016 - VT040
0,005 TP
0,005 TR
Maschinenspindel mit Zwischen-
flansch
0,01 TR
0,005 TP
