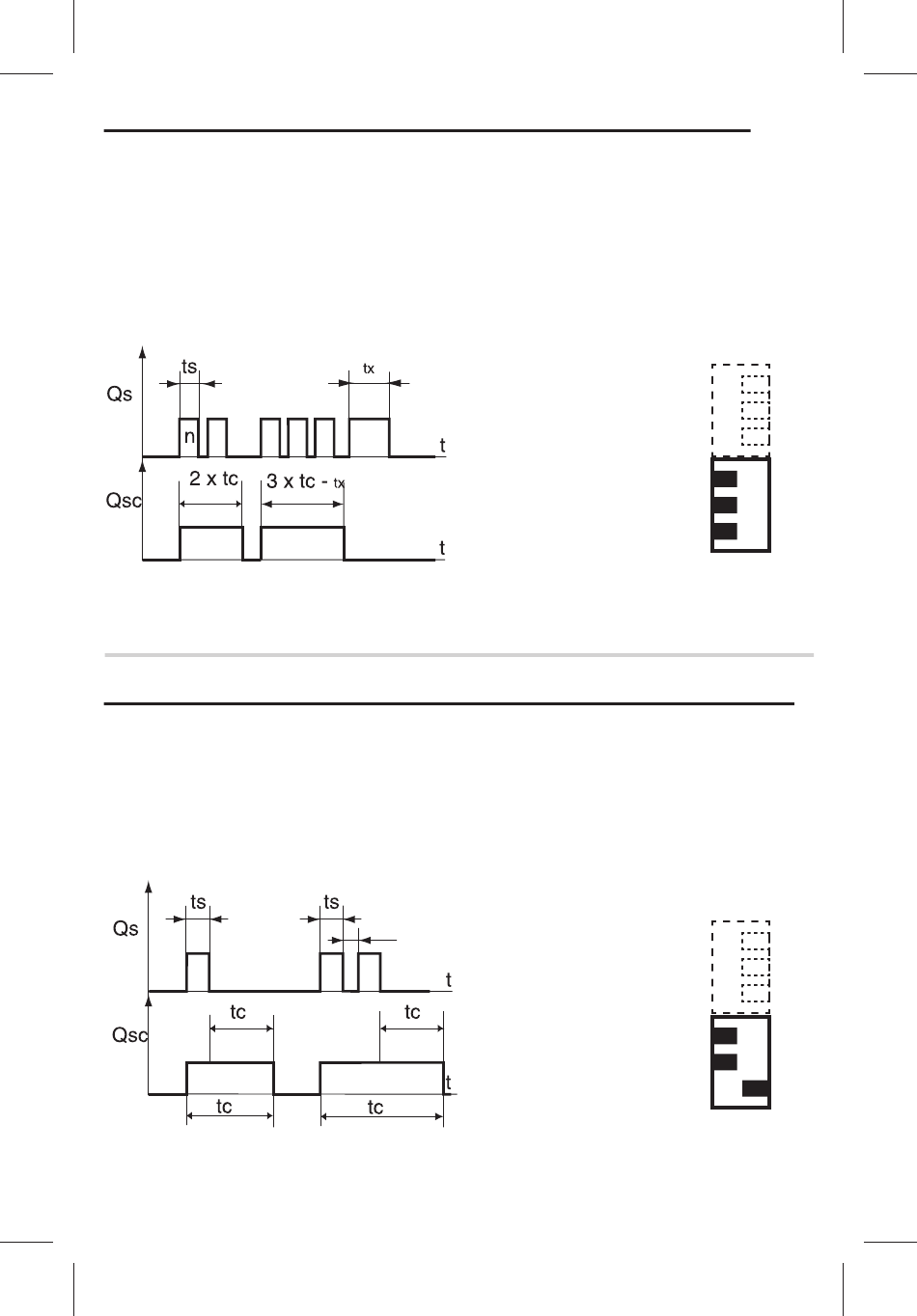

3, Multifunktionszeitrelais mit Blockierung
die eingestellte Zeit wird mit der Zahl des Tastendrückens
vervielfacht. Beim sechsten Drücken wird die Zeit
zurückgesetzt. Soweit während des Zeitablaufs die Taste
für ca. 3 s gedrückt wird, wird die Belastung abgeschaltet.
Beispiel: Treppenselbstschalter
4, Verzögerte Abschaltung ohne Blockierung
zur Einschaltung der Belastung kommt sofort nach dem
drücken der Taste, aber der eigentliche Zeitverlauf beginnt
erst nach dem lösen der Tastee (analog zu CS3-4).
s
Beispiel: Treppenselbstschalter Schalterposition
ts = Schaltzeit
tx = Unterbrechung
(ts=3s)
tc = auf CS3-16
eingestellte Zeit
tcx = n x tc (n<5)
tcx
ts = Schaltzeit
tc = auf CS3-16
eingestellte Zeit
tcx = Unterbrechung
(tcx< tc)
tcs = Laufzeit des
Elektrogerätes
s
ON OFF
Schalterposition
ON OFF
Schalterposition
