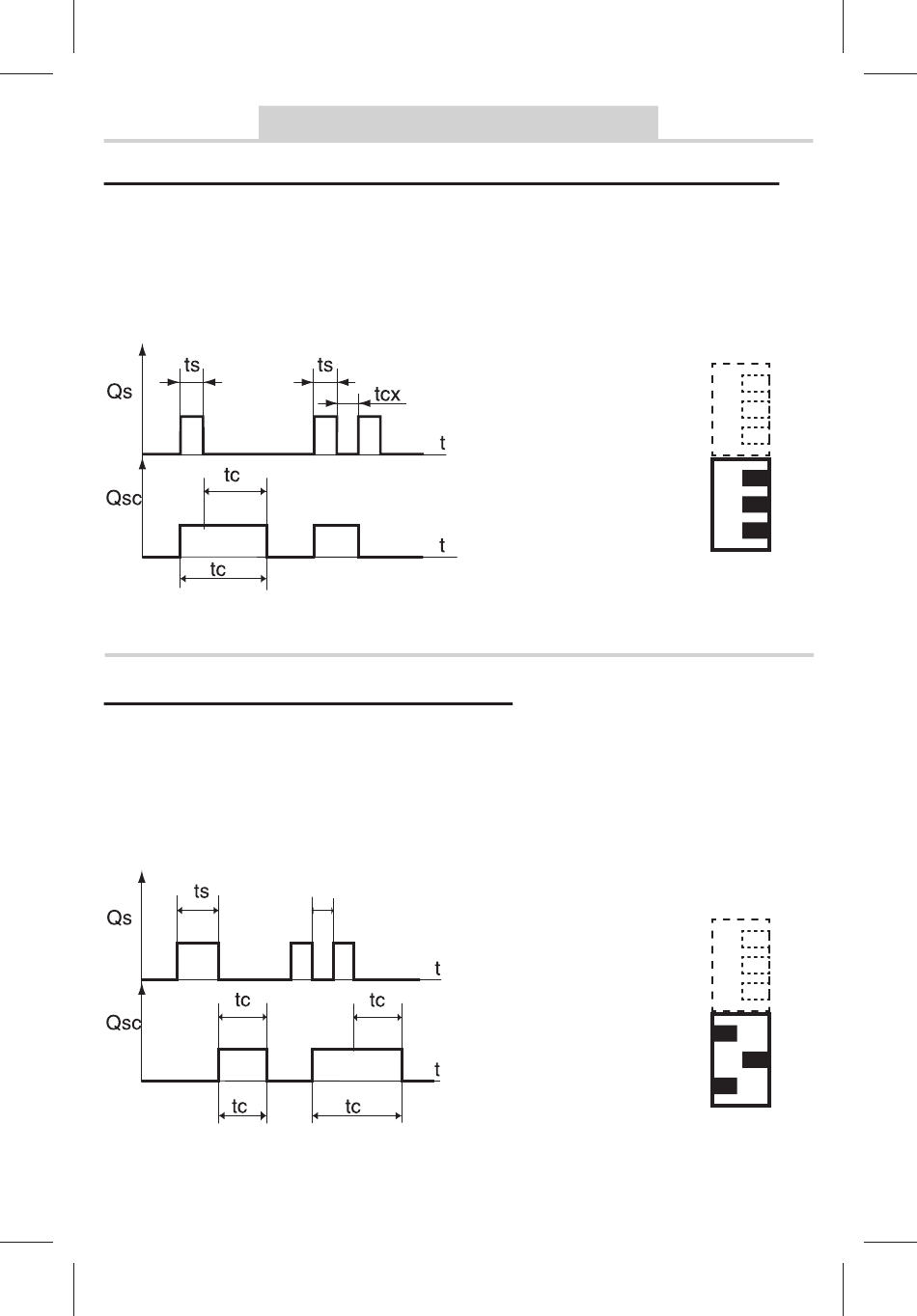

FUNKTIONSEINSTELLUNG
1, Zeitrelais mit Unterbrechungsmöglichkeit
zum Schalten der Belastung und Zeitablauf kommt es
sofort nach Drücken der Taste. Durch ein erneutes
Drücken der Taste während des Zeitablaufs kann die
Belastung abgeschaltet werden.
s
Beispiel: Treppenselbstschalter
2, Verzögerte Abschaltung
zum Schalten der Belastung kommt es im Moment der
Tastenfreigabe. Nach dem Zeitablauf wird die Belastung
abgeschaltet (analog zu CS3-1).
s
Beispiel: Bäder, WC
ts = Schaltzeit
tc = auf CS3-16
tcx = Unterbrechung
tcs = Laufzeit des
tcx
ts = Schaltzeit
tcx = Unterbrechung
tc = auf CS3-16
tcs = Laufzeit des
s
eingestellte Zeit
(tcx< tc)
Elektrogerätes
Schalterposition
(tcx< tc)
eingestellte Zeit
Elektrogerätes
Schalterposition
ON OFF
ON OFF
