Bedienung und Heizbetrieb

7.1

Allgemein

0 1
Taste
LCD Anzeige
Taste
Enter Taste
Menü Menü Taste
Zurück Taste
Beispiele:
SHT Heiztechnik aus Salzburg GmbH, A-5101 Salzburg-Bergheim, Rechtes Salzachufer 40
Es gelten unsere allgemeinen Geschäftsbedingungen.
Bedienungsanleitung

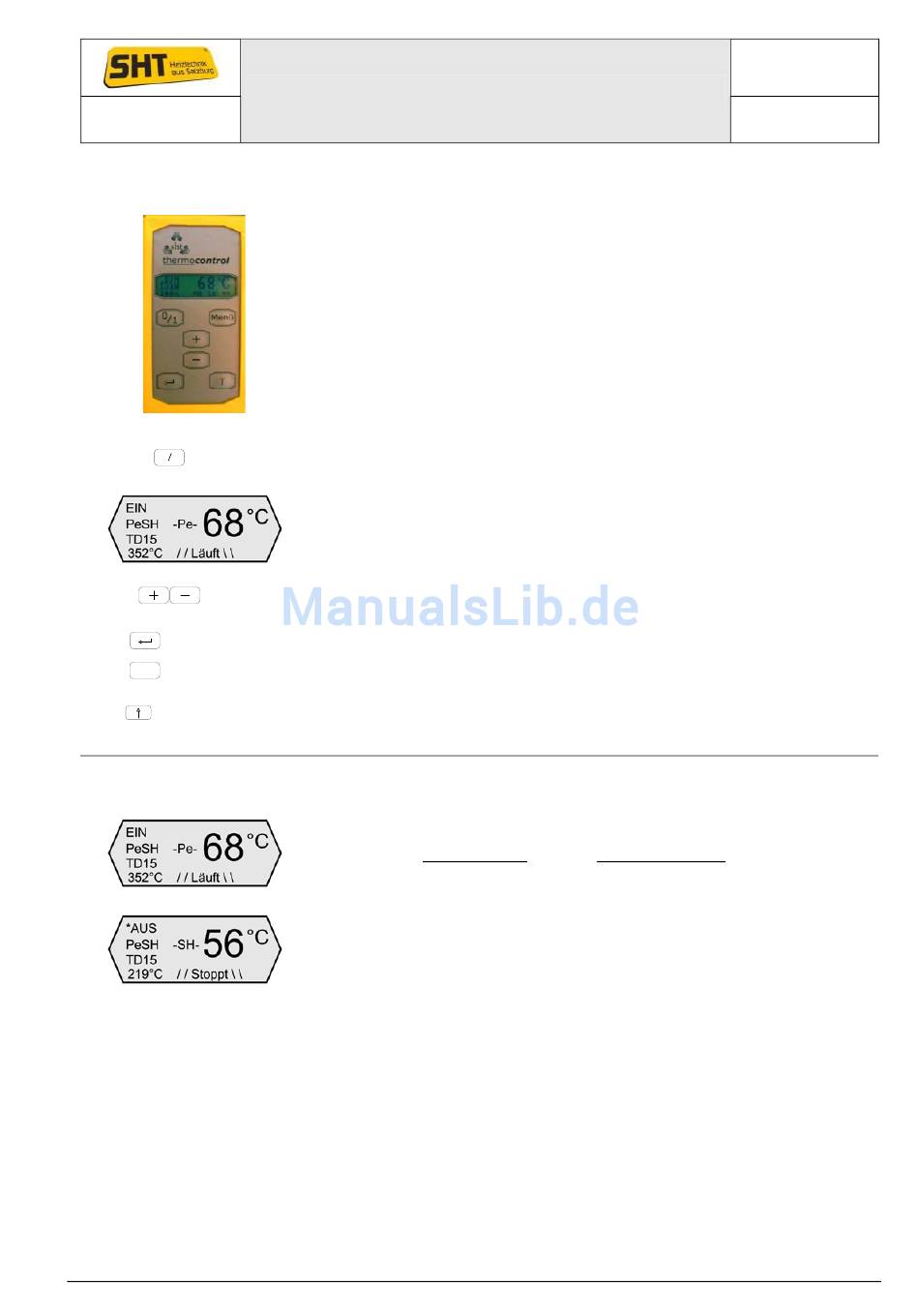

Die Bedienung bzw. Regelung des Kessels erfolgt über das
Bedienteil, das an der rechten Kesselseite montiert ist.
Das Bedienteil hat in der oberen Hälfte ein LCD-Display, welches
zum Ablesen der Kesseldaten in den verschiedenen Menüebenen
dient.
EIN und AUSschalten der Brenner (Pellet und Scheitholz)
Hier werden die
Menüebenen angezeigt.
Neben der Kesseltemperatur ist in der Standardanzeige auch der
Brennerstatus (AUS/EIN), sowie der aktuelle Betriebszustand des
Kessels angezeigt.
Mit der „+" bzw. der „-" Taste können Werte (z.B. Solltemp.)
verändert werden.
Mit dieser Taste werden eingestellte Daten bestätigt bzw. aktiviert.
Abruf einzelner Untermenüpunkte
einstellebenen – siehe Menübaum unten.
Rückkehr in die übergeordnete Ebene bzw. zur Standardanzeige.
EIN Die Brenner sind aktiv oder in Bereitschaft
*AUS Die Brenner verbrennen den restlichen Brennstoff und
schalten sich danach nicht wieder ein.
Wärmeverteilung (Heizkreise, Boiler) ist aktiv.
Frostschutz ist aktiv.
56°C: aktuelle Kesseltemperatur
Betriebsarten
PeSH -Pe- Automatikbetrieb, aktuell Pellets
PeSH -SH- Automatikbetrieb, aktuell Scheitholz
NuSH -SH- Nur Scheitholzbetrieb, Scheitholzverbrennung aktiv
NuSH -PeZü- Nur Scheitholzbetrieb, automatische Pelletszündung
NuSH --- Nur Scheitholzbetrieb, Füllraum ist leer
TD15 Kesseltype (15kW oder 25kW)
219°C Aktuelle Brennkammertemperatur
// Stoppt \\ Aktueller Betriebszustand
aktuellen Kesseldaten
–
