● Die Kosten werden maßgeblich durch den Druckverlust in den Rohrleitungen und
deren Ausrüstung beeinflusst. Wird der Verlust so gering wie möglich gehalten,
sinkt die erforderliche elektrische Leistung drastisch. Dies kann den Einsatz einer
kleineren Pumpe ermöglichen. In der Regel ist der wichtigste Faktor für einen
minimalen Druckverlust eine ausreichend breite Rohrleitung.
Kleinere Pumpen sollten in einer vertikalen Leitung mit Durchflussrichtung nach
oben installiert werden. Auf diese Weise kann sich keine Luft im Pumpengehäuse
ansammeln. Größere Pumpen müssen in der Regel horizontal installiert werden. Die
zulässigen Einbaumethoden entnehmen Sie bitte dem Pumpenhandbuch.
Nassläuferpumpen (wassergeschmierte Pumpen) müssen so installiert werden, dass
das Wasser den Pumpenmotor schmieren und kühlen kann. Dies setzt voraus, dass
sich der Motor und die Welle der Nassläuferpumpe in einer horizontalen Position
befinden. Eine Nassläuferpumpe kann in einer horizontalen oder vertikalen Linie
installiert werden, solange sich die Pumpenwelle in einer horizontalen Position befindet
(die Motorwelle kann in einem Winkel von max. 7° gegenüber der horizontalen und
vertikalen Ebene).
Oilon haftet nicht für die Eignung der Pumpe in der Anlage des Kunden und auch nicht
für Änderungen, die während der Installationsphase vorgenommen werden.
Die Standardpumpen sind in den technischen Daten zusammen mit den Förderdaten
aufgeführt.

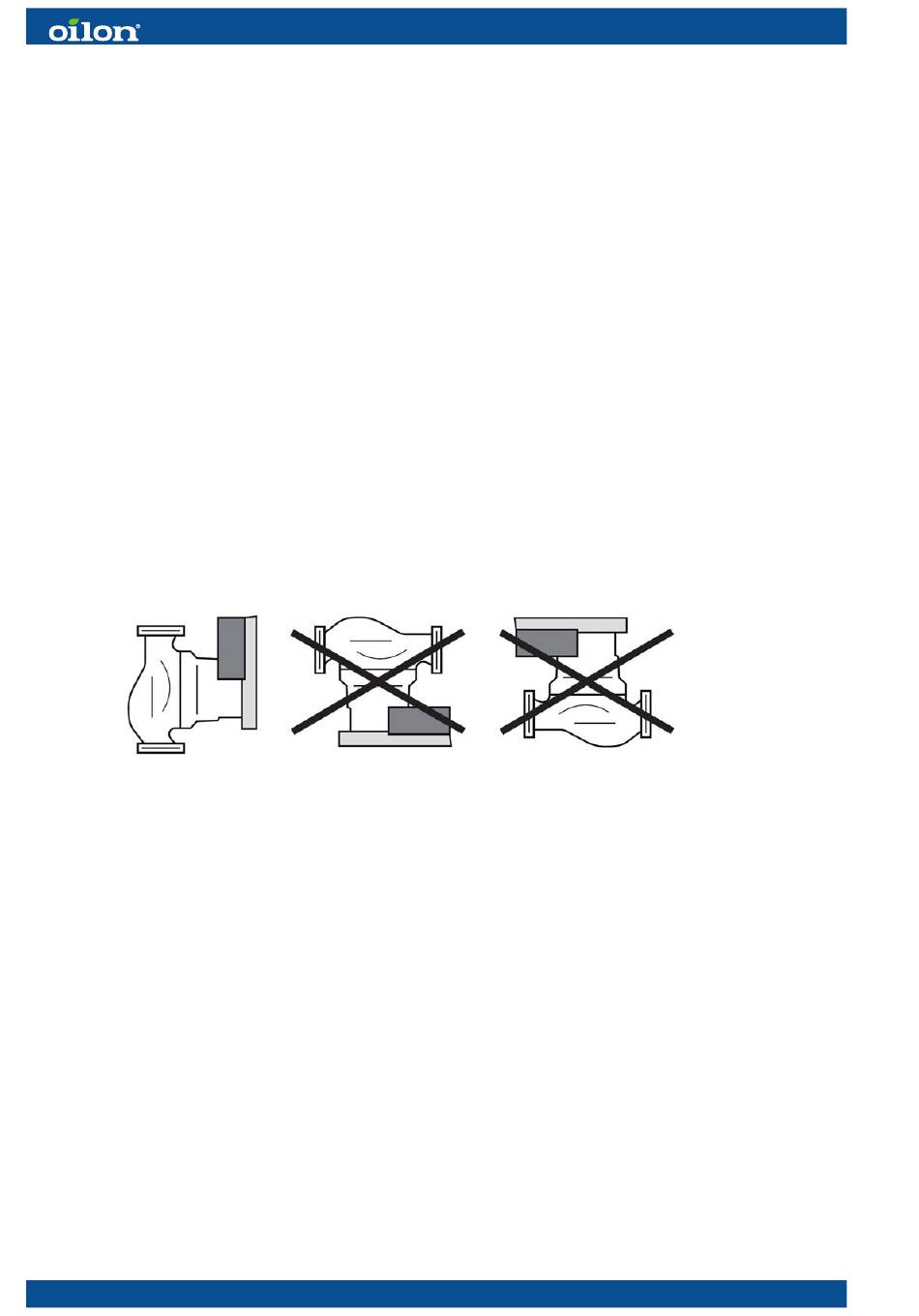

Wet-motor pump installation ver. 1
Installation einer Nassläuferpumpe
2.6.1

Installation der Pumpe

ECO Inverter+ 7–25 Installation der Pumpe
Das Modell 7-25 erfordert die Installation von externen Pumpen, wenn die
Wärmepumpe installiert wird.
Deren elektrische Anschlüsse sind in den Schaltplänen dargestellt. Wenn der
erforderliche Strom die in den Plänen angegebenen Werte übersteigt, wird der Strom
direkt von der Schalttafel des Gebäudes bezogen. In diesem Fall kann die Steuerung
der Pumpenrelais über die Schalttafel der Wärmepumpe erfolgen, und zwar von
demselben Relais aus, mit dem die kleinere Pumpe direkt verbunden wäre.
Die Pumpe des Kondensatorkreises, die im Standardlieferumfang enthalten ist,
kann über den eigenen roten Einstellknopf der Pumpe geregelt werden, oder das
Steuerkabel kann an die Automation angeschlossen werden, die dann die Drehzahl der
Pumpe regelt.
