Oilon ECO Inverter+ Serie Montage- Und Inbetriebnahme Anleitung Seite 19

Inhaltsverzeichnis

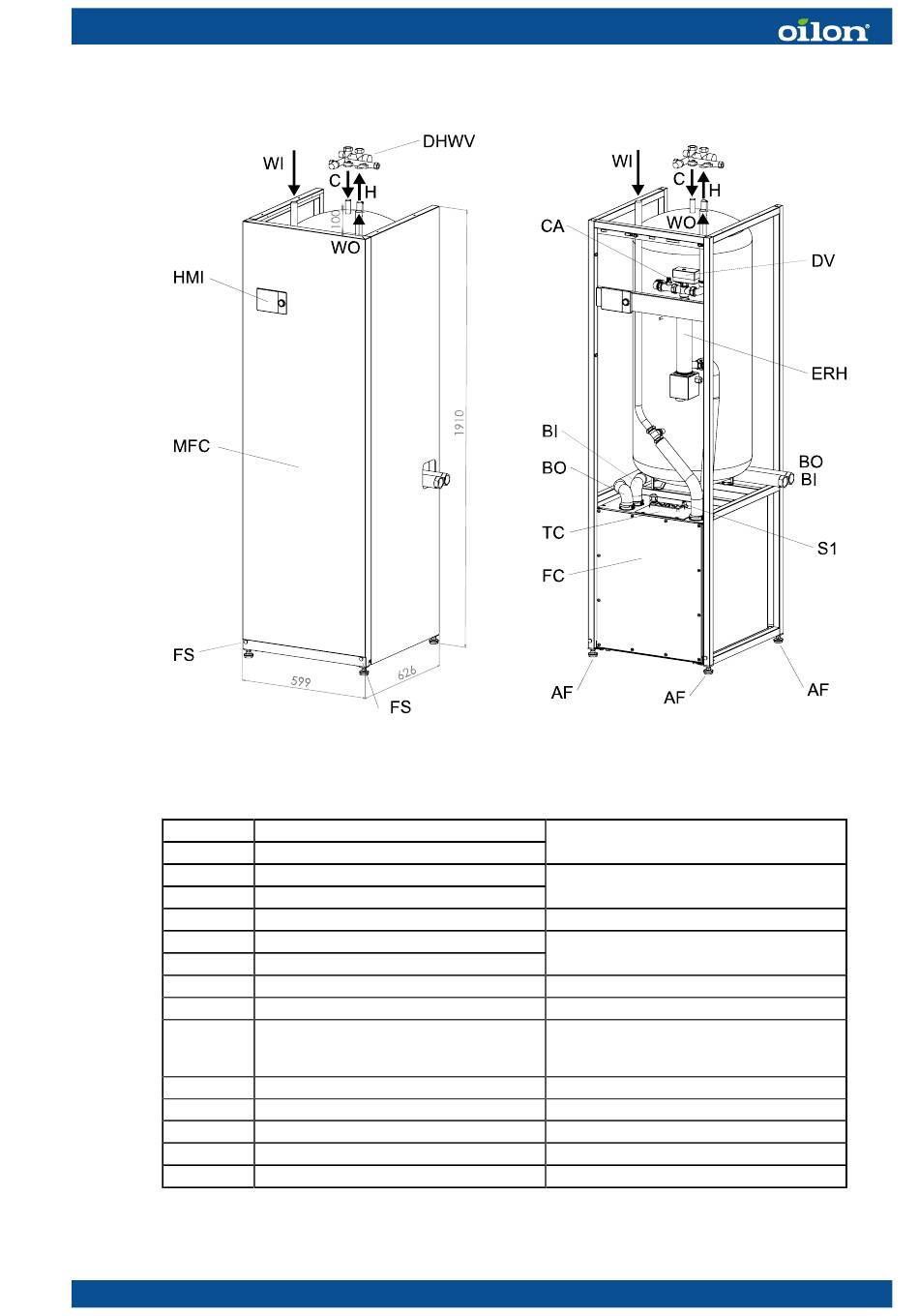

Komponenten, Cube Inverter+
Cube Inverter+ ver. 2
Die Maße auf dem Bild sind in Millimetern angegeben
H
Brauchwarmwasser aus DHW Speicher
C
Brauchkaltwasser zu DHW Speicher
WI
Heizwassereingang (Rücklauf)
WO
Heizwasserausgang (Vorlauf)
CA
Brauchwarmwasser Spule Entlüftung
BI
Solekreis Eingang
BO
Solekreis Ausgang
HMI
Bedienfeld
B3
DHW Sensor
S1
Betriebsschalter
DHWV
Mischventil mit Sicherheitsventil (optional)
AF
Verstellbarer FUß
MCF
Vorderplatte
FS
Befestigungsschraube der Vorderplatte
ERH
In-Line-Heizkörper
M8008 2316DE
22 mm Stahlrohr
28 mm Kupferrohr
L+üfterschraube, manuell
1" Innengewinde und Flachdichtung
1/ ON: normaler Modus
0/OFF: Kompressor und In-Line-Heizkörper
aus
Oilon Bezeichnung: 34034069
M10, DIN/ISO 17/16 mm
Torx T20
6 kW
17 (111)
