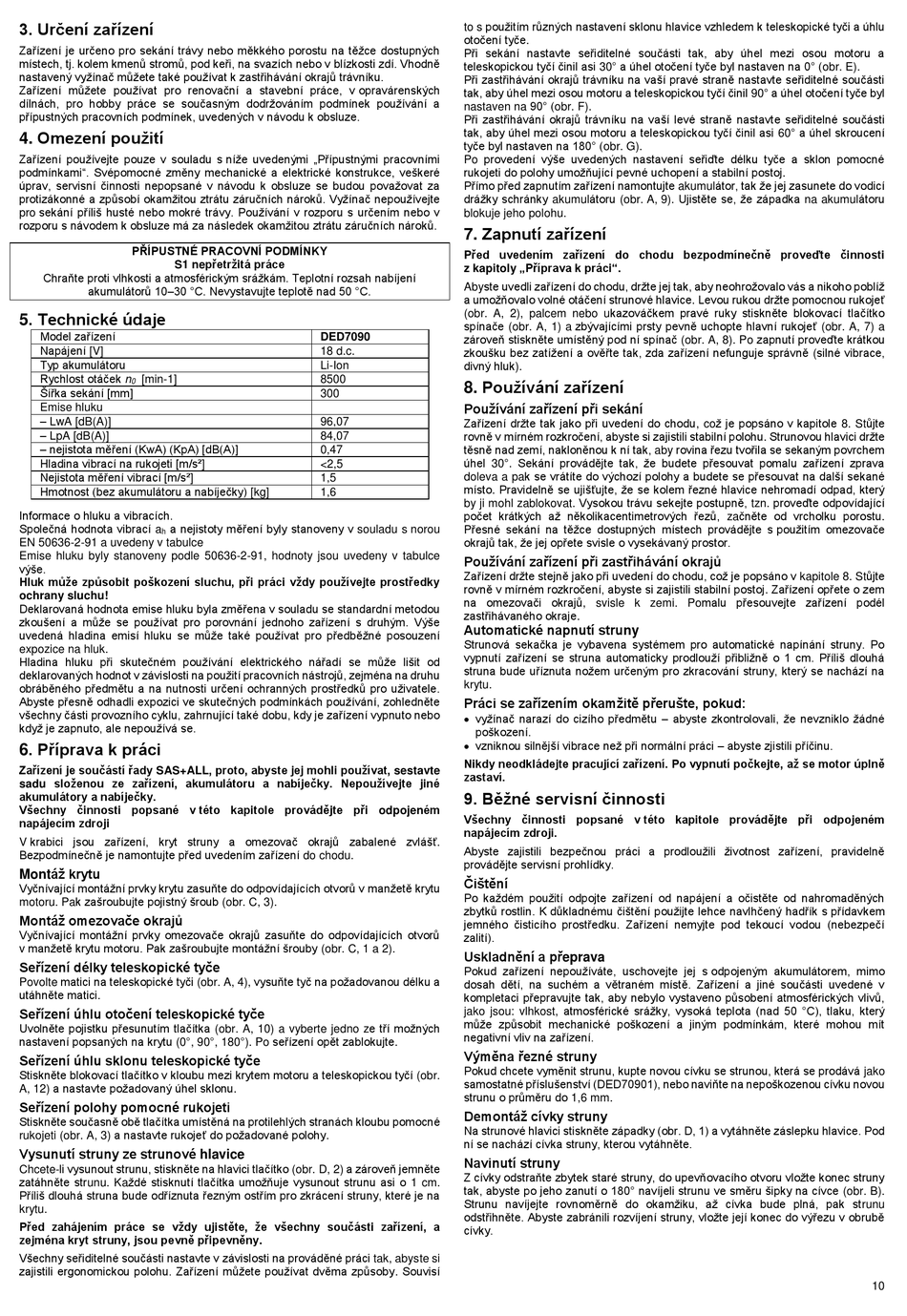

3. Určení zařízení
Zařízení je určeno pro sekání trávy nebo měkkého porostu na těžce dostupných
místech, tj. kolem kmenů stromů, pod keři, na svazích nebo v blízkosti zdí. Vhodně
nastavený vyžínač můžete také používat k zastřihávání okrajů trávníku.
Zařízení můžete používat pro renovační a stavební práce, v opravárenských
dílnách, pro hobby práce se současným dodržováním podmínek používání a
přípustných pracovních podmínek, uvedených v návodu k obsluze.
4. Omezení použití
Zařízení používejte pouze v souladu s níže uvedenými „Přípustnými pracovními
podmínkami". Svépomocné změny mechanické a elektrické konstrukce, veškeré
úprav, servisní činnosti nepopsané v návodu k obsluze se budou považovat za
protizákonné a způsobí okamžitou ztrátu záručních nároků. Vyžínač nepoužívejte
pro sekání příliš husté nebo mokré trávy. Používání v rozporu s určením nebo v
rozporu s návodem k obsluze má za následek okamžitou ztrátu záručních nároků.
PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY
S1 nepřetržitá práce
Chraňte proti vlhkosti a atmosférickým srážkám. Teplotní rozsah nabíjení
akumulátorů 10–30 °C. Nevystavujte teplotě nad 50 °C.
5. Technické údaje
Model zařízení
Napájení [V]
Typ akumulátoru
Rychlost otáček n
[min-1]
0
Šířka sekání [mm]
Emise hluku
– LwA [dB(A)]
– LpA [dB(A)]
– nejistota měření (KwA) (KpA) [dB(A)]
Hladina vibrací na rukojeti [m/s²]
Nejistota měření vibrací [m/s²]
Hmotnost (bez akumulátoru a nabíječky) [kg]
Informace o hluku a vibracích.
Společná hodnota vibrací a
a nejistoty měření byly stanoveny v souladu s norou
h
EN 50636-2-91 a uvedeny v tabulce
Emise hluku byly stanoveny podle 50636-2-91, hodnoty jsou uvedeny v tabulce
výše.
Hluk může způsobit poškození sluchu, při práci vždy používejte prostředky
ochrany sluchu!
Deklarovaná hodnota emise hluku byla změřena v souladu se standardní metodou
zkoušení a může se používat pro porovnání jednoho zařízení s druhým. Výše
uvedená hladina emisí hluku se může také používat pro předběžné posouzení
expozice na hluk.
Hladina hluku při skutečném používání elektrického nářadí se může lišit od
deklarovaných hodnot v závislosti na použití pracovních nástrojů, zejména na druhu
obráběného předmětu a na nutnosti určení ochranných prostředků pro uživatele.
Abyste přesně odhadli expozici ve skutečných podmínkách používání, zohledněte
všechny části provozního cyklu, zahrnující také dobu, kdy je zařízení vypnuto nebo
když je zapnuto, ale nepoužívá se.
6. Příprava k práci
Zařízení je součástí řady SAS+ALL, proto, abyste jej mohli používat, sestavte
sadu složenou ze zařízení, akumulátoru a nabíječky. Nepoužívejte jiné
akumulátory a nabíječky.
Všechny činnosti popsané v této kapitole provádějte při odpojeném
napájecím zdroji
V krabici jsou zařízení, kryt struny a omezovač okrajů zabalené zvlášť.
Bezpodmínečně je namontujte před uvedením zařízení do chodu.
Montáž krytu
Vyčnívající montážní prvky krytu zasuňte do odpovídajících otvorů v manžetě krytu
motoru. Pak zašroubujte pojistný šroub (obr. C, 3).
Montáž omezovače okrajů
Vyčnívající montážní prvky omezovače okrajů zasuňte do odpovídajících otvorů
v manžetě krytu motoru. Pak zašroubujte montážní šrouby (obr. C, 1 a 2).
Seřízení délky teleskopické tyče
Povolte matici na teleskopické tyči (obr. A, 4), vysuňte tyč na požadovanou délku a
utáhněte matici.
Seřízení úhlu otočení teleskopické tyče
Uvolněte pojistku přesunutím tlačítka (obr. A, 10) a vyberte jedno ze tří možných
nastavení popsaných na krytu (0°, 90°, 180°). Po seřízení opět zablokujte.
Seřízení úhlu sklonu teleskopické tyče
Stiskněte blokovací tlačítko v kloubu mezi krytem motoru a teleskopickou tyčí (obr.
A, 12) a nastavte požadovaný úhel sklonu.
Seřízení polohy pomocné rukojeti
Stiskněte současně obě tlačítka umístěná na protilehlých stranách kloubu pomocné
rukojeti (obr. A, 3) a nastavte rukojeť do požadované polohy.
Vysunutí struny ze strunové hlavice
Chcete-li vysunout strunu, stiskněte na hlavici tlačítko (obr. D, 2) a zároveň jemněte
zatáhněte strunu. Každé stisknutí tlačítka umožňuje vysunout strunu asi o 1 cm.
Příliš dlouhá struna bude odříznuta řezným ostřím pro zkrácení struny, které je na
krytu.
Před zahájením práce se vždy ujistěte, že všechny součásti zařízení, a
zejména kryt struny, jsou pevně připevněny.
Všechny seřiditelné součásti nastavte v závislosti na prováděné práci tak, abyste si
zajistili ergonomickou polohu. Zařízení můžete používat dvěma způsoby. Souvisí
to s použitím různých nastavení sklonu hlavice vzhledem k teleskopické tyči a úhlu
otočení tyče.
Při sekání nastavte seřiditelné součásti tak, aby úhel mezi osou motoru a
teleskopickou tyčí činil asi 30° a úhel otočení tyče byl nastaven na 0° (obr. E).
Při zastřihávání okrajů trávníku na vaší pravé straně nastavte seřiditelné součásti
tak, aby úhel mezi osou motoru a teleskopickou tyčí činil 90° a úhel otočení tyče byl
nastaven na 90° (obr. F).
Při zastřihávání okrajů trávníku na vaší levé straně nastavte seřiditelné součásti
tak, aby úhel mezi osou motoru a teleskopickou tyčí činil asi 60° a úhel skroucení
tyče byl nastaven na 180° (obr. G).
Po provedení výše uvedených nastavení seřiďte délku tyče a sklon pomocné
rukojeti do polohy umožňující pevné uchopení a stabilní postoj.
Přímo před zapnutím zařízení namontujte akumulátor, tak že jej zasunete do vodicí
drážky schránky akumulátoru (obr. A, 9). Ujistěte se, že západka na akumulátoru
blokuje jeho polohu.
7. Zapnutí zařízení
Před uvedením zařízení do chodu bezpodmínečně proveďte činnosti
z kapitoly „Příprava k práci".
Abyste uvedli zařízení do chodu, držte jej tak, aby neohrožovalo vás a nikoho poblíž
a umožňovalo volné otáčení strunové hlavice. Levou rukou držte pomocnou rukojeť
(obr. A, 2), palcem nebo ukazováčkem pravé ruky stiskněte blokovací tlačítko
spínače (obr. A, 1) a zbývajícími prsty pevně uchopte hlavní rukojeť (obr. A, 7) a
DED7090
zároveň stiskněte umístěný pod ní spínač (obr. A, 8). Po zapnutí proveďte krátkou
18 d.c.
zkoušku bez zatížení a ověřte tak, zda zařízení nefunguje správně (silné vibrace,
divný hluk).
Li-Ion
8500
8. Používání zařízení
300
Používání zařízení při sekání
96,07
Zařízení držte tak jako při uvedení do chodu, což je popsáno v kapitole 8. Stůjte
rovně v mírném rozkročení, abyste si zajistili stabilní polohu. Strunovou hlavici držte
84,07
těsně nad zemí, nakloněnou k ní tak, aby rovina řezu tvořila se sekaným povrchem
0,47
úhel 30°. Sekání provádějte tak, že budete přesouvat pomalu zařízení zprava
<2,5
doleva a pak se vrátíte do výchozí polohy a budete se přesouvat na další sekané
1,5
místo. Pravidelně se ujišťujte, že se kolem řezné hlavice nehromadí odpad, který
1,6
by ji mohl zablokovat. Vysokou trávu sekejte postupně, tzn. proveďte odpovídající
počet krátkých až několikacentimetrových řezů, začněte od vrcholku porostu.
Přesné sekání na těžce dostupných místech provádějte s použitím omezovače
okrajů tak, že jej opřete svisle o vysekávaný prostor.
Používání zařízení při zastřihávání okrajů
Zařízení držte stejně jako při uvedení do chodu, což je popsáno v kapitole 8. Stůjte
rovně v mírném rozkročení, abyste si zajistili stabilní postoj. Zařízení opřete o zem
na omezovači okrajů, svisle k zemi. Pomalu přesouvejte zařízení podél
zastřihávaného okraje.
Automatické napnutí struny
Strunová sekačka je vybavena systémem pro automatické napínání struny. Po
vypnutí zařízení se struna automaticky prodlouží přibližně o 1 cm. Příliš dlouhá
struna bude uříznuta nožem určeným pro zkracování struny, který se nachází na
krytu.
Práci se zařízením okamžitě přerušte, pokud:
vyžínač narazí do cizího předmětu – abyste zkontrolovali, že nevzniklo žádné
poškození.
vzniknou silnější vibrace než při normální práci – abyste zjistili příčinu.
Nikdy neodkládejte pracující zařízení. Po vypnutí počkejte, až se motor úplně
zastaví.
9. Běžné servisní činnosti
Všechny činnosti popsané v této kapitole provádějte při odpojeném
napájecím zdroji.
Abyste zajistili bezpečnou práci a prodloužili životnost zařízení, pravidelně
provádějte servisní prohlídky.
Čištění
Po každém použití odpojte zařízení od napájení a očistěte od nahromaděných
zbytků rostlin. K důkladnému čištění použijte lehce navlhčený hadřík s přídavkem
jemného čisticího prostředku. Zařízení nemyjte pod tekoucí vodou (nebezpečí
zalití).
Uskladnění a přeprava
Pokud zařízení nepoužíváte, uschovejte jej s odpojeným akumulátorem, mimo
dosah dětí, na suchém a větraném místě. Zařízení a jiné součásti uvedené v
kompletaci přepravujte tak, aby nebylo vystaveno působení atmosférických vlivů,
jako jsou: vlhkost, atmosférické srážky, vysoká teplota (nad 50 °C), tlaku, který
může způsobit mechanické poškození a jiným podmínkám, které mohou mít
negativní vliv na zařízení.
Výměna řezné struny
Pokud chcete vyměnit strunu, kupte novou cívku se strunou, která se prodává jako
samostatné příslušenství (DED70901), nebo naviňte na nepoškozenou cívku novou
strunu o průměru do 1,6 mm.
Demontáž cívky struny
Na strunové hlavici stiskněte západky (obr. D, 1) a vytáhněte záslepku hlavice. Pod
ní se nachází cívka struny, kterou vytáhněte.
Navinutí struny
Z cívky odstraňte zbytek staré struny, do upevňovacího otvoru vložte konec struny
tak, abyste po jeho zanutí o 180° navíjeli strunu ve směru šipky na cívce (obr. B).
Strunu navíjejte rovnoměrně do okamžiku, až cívka bude plná, pak strunu
odstřihněte. Abyste zabránili rozvíjení struny, vložte její konec do výřezu v obrubě
cívky.
10
