Paxton Net2 Entry Produktbeschreibung Seite 3

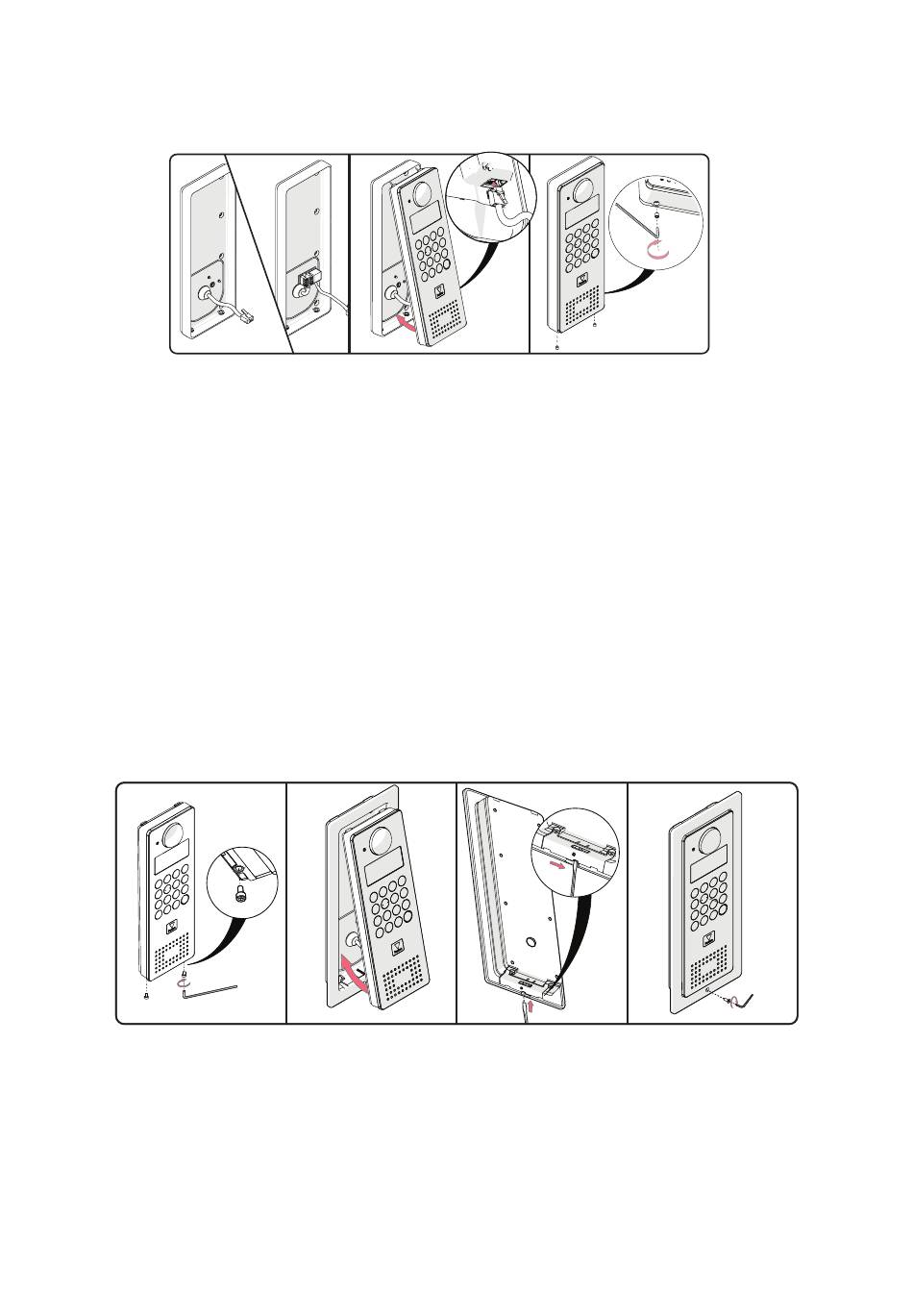

AUFPUTZMONTAGE
1. Legen Sie die Kameraposition fest und markieren Sie die gewünschte Höhe.
2. Bohren Sie an der markierten Stelle ein Loch für das Netzwerkkabel (Netzwerk-Patch oder Cat5). Stellen Sie
sicher, dass zwischen der wasserdichten Durchführung und dem Gehäuse ausreichend Abstand besteht.
3. Legen Sie die Position für die Montageschrauben fest, bohren Sie die Löcher und drücken Sie die Dübel Nr. 8 ein.
4. Führen Sie das Kabel in die Durchführung ein und sichern sie es mithilfe der Durchführung.
(Für das Cat5-Kabel wird eine lose Durchführung mitgeliefert)
5. Befestigen Sie das Gehäuse mithilfe der mitgelieferten Schrauben an der Wand.
6. Bei Verwendung eines Cat5-Kabels, schließen Sie dieses am LSA-Connector an (siehe Verkabelungsaufkleber)
und befestigen Sie das kurze Patch-Kabel.
7. Schließen Sie das Kabel am Panel an.
8. Fügen Sie das Panel, zuerst oben, in das Gehäuse ein und verschrauben Sie dieses unten mit den beiden
Torxschrauben.
9. Der Torxschraubenschlüssel ist für zukünftige Arbeiten an der Türsteuerzentrale aufzubewahren.
UNTERPUTZMONTAGE
Das Entry Panel kann in einem Unterputzgehäuse montiert werden.
1. Legen Sie die Kameraposition fest und markieren Sie die gewünschte Höhe.
2. Bohren Sie an der markierten Stelle ein Loch für das Netzwerkkabel (Netzwerk-Patch oder Cat5).
Stellen Sie sicher, dass zwischen der wasserdichten Durchführung und dem Gehäuse ausreichend Abstand besteht.
3. Sofern erforderlich, bohren Sie zur Befestigung des Gehäuses ein entsprechendes Loch in die Wand. Achten Sie
darauf, ausreichend Abstand für den Riegelverschluss einzuplanen.
4. Legen Sie die Position für die Montageschrauben fest, bohren Sie die Löcher und drücken Sie die Dübel Nr. 8 ein.
5. Führen Sie das Kabel in die Durchführung ein und sichern sie es mithilfe der Durchführung.
(Für das Cat5-Kabel wird eine lose Durchführung mitgeliefert).
6. Befestigen Sie das Gehäuse mithilfe der mitgelieferten Schrauben an der Wand. Achten Sie darauf, dass sich
der Riegelverschluss rechts auf der Unterseite befindet.
7. Bei Verwendung eines Cat5-Kabels, schließen Sie dieses am LSA-Connector an (siehe Verkabelungsaufkleber)
und befestigen Sie das kurze Patch-Kabel.
8. Verschrauben Sie Torxschrauben auf der Unterseite des Panels. Sie dienen als Positionsstifte für den
Riegelverschluss.
9. Schließen Sie das Kabel am Panel an.
10. Fügen Sie das Panel, zuerst oben, in das Gehäuse ein. Drücken Sie das Panel in das Gehäuse und schieben
Sie gleichzeitig den Verschluss mithilfe eines flachen Schlitzschraubenziehers nach links, um die Torxschrauben
zu befestigen.
11. Befestigen Sie eine Torxschraube an der Unterseite des Gehäuses, um den Verschluss zu verriegeln.
12. Der Torxschraubenschlüssel ist für zukünftige Arbeiten an der Türsteuerzentrale aufzubewahren.
