Paxton Net2 Entry Produktbeschreibung Seite 2

Installation
Im Idealfall erfolgt die Montage eines Panels mit Kamera auf Augenhöhe. Dadurch können Sie das Gesicht des
Besuchers deutlich erkennen, selbst wenn dieser eine Kapuze oder Mütze trägt.
Für eine optimale Kameraleistung sollte das Panel so montiert werden, dass es vor direkter Sonneneinstrahlung oder
hellen Lichtquellen geschützt ist. Dadurch kann der Benutzer auch die LCD-Anzeige besser ablesen.
Legen Sie fest, wie viele Geräte angeschlossen werden sollen. Sie können entweder Ihr eigenes Kabelnetzwerk
nutzen oder (die Einwilligung des Eigentümers vorausgesetzt) das im Gebäude vorhandene Datennetzwerk
verwenden. Wenn Sie das Netzwerk des Eigentümers nutzen, verwendet das System ein IPv6-Protokoll und POE
(Power over Ethernet), d. h. Sie müssen sicherstellen, dass dieser Switch-Typ vom Netzwerk unterstützt wird.
Paxton empfiehlt die Verwendung eines Netzwerkkabels und Netzwerkgehäuses für jeden Standort. Für die
Verbindung zwischen Netzwerk und Gerät ist ein Patchkabel zu verwenden. Durch diese Maßnahme werden ein
späteres Auswechseln oder Reparatur- und Wartungsarbeiten vereinfacht.
Falls es nicht möglich ist, das Patch-Kabel auf der Geräterückseite anzuschließen, kann dieses über das
mitgelieferte LSA-Modul direkt an das Netzwerkkabel angeschlossen werden.
Befestigung
Für den Single Data/Stromanschluss muss lediglich ein Loch gebohrt werden. Die elektrische Stromerfolgung
erfolgt über das Datenkabel (POE) des Net2 Entry Controller.
1. Legen Sie die gewünschte Kameraposition (Höhe) fest, markieren Sie die Stelle und bohren Sie das Loch gemäß
dem Montageplan.
2. Montieren Sie das Gehäuse - entweder Aufputz oder Unterputz.
3. Schließen Sie das Net2 Entry Panel an den Controller an.
4. Befestigen Sie das Panel im Gehäuse.
5. Starten Sie die Stromversorgung des Panels über den Controller (POE).
Auf der Anzeige erscheint eine Meldung, die Sie auffordert, einen Technikercode einzugeben.
Das Panel prüft die Verfügbarkeit von Monitoren im Netzwerk. Alle erkannten Monitore erhalten den geladenen
Technikercode und speichern die Panel-ID, von der sie aufgerufen wurden.

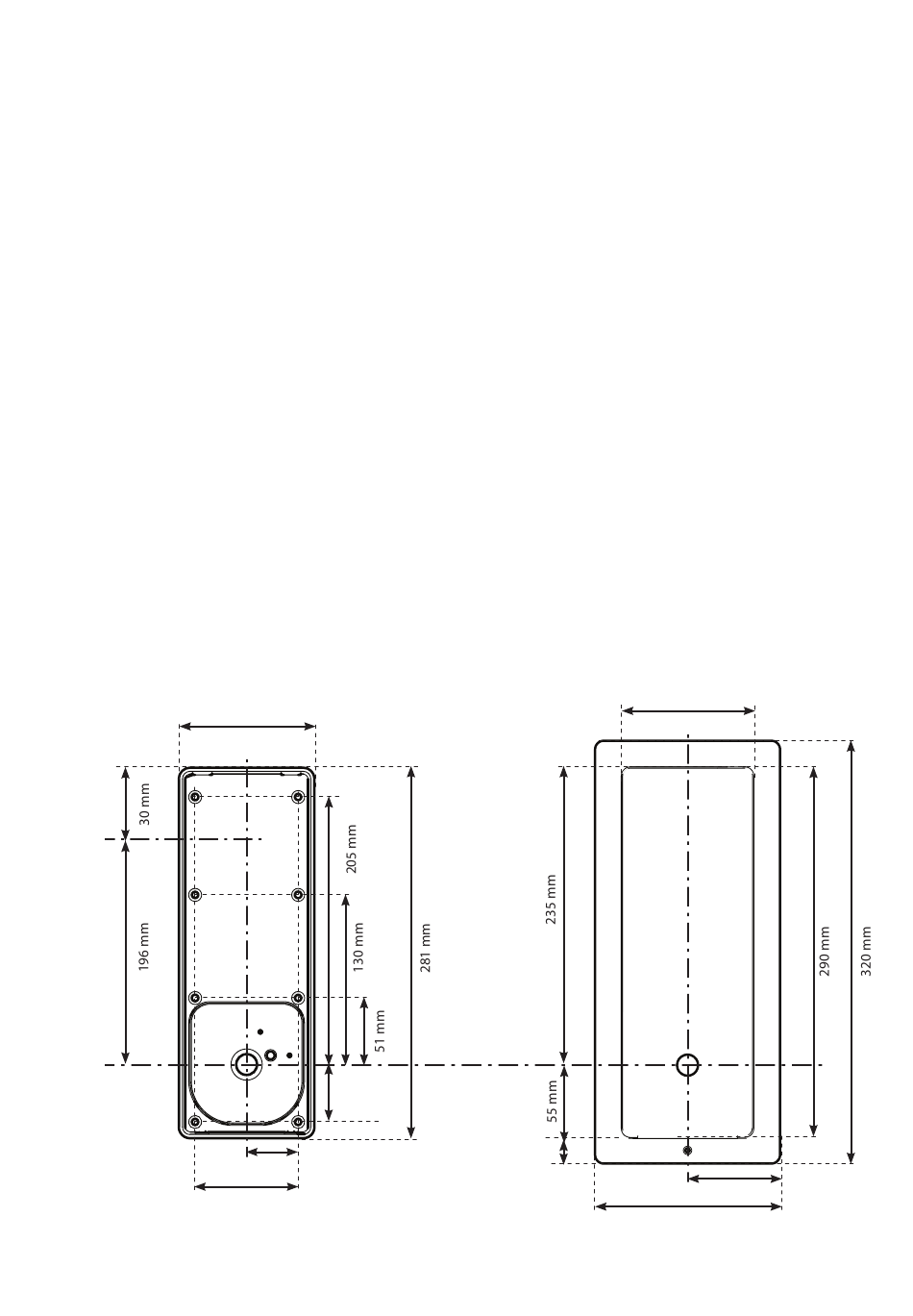

GEHÄUSE
AUFPUTZ
Kamerahöhe
Bohrloch
für Kabel
Das Gerät wird mit einem Gehäuse für die Aufputzmontage geliefert. Ein Gehäuse für die Unterputzmontage
ist ebenfalls verfügbar (PN:337-857). Schrauben und Dübel werden mitgeliefert.
℄
104 mm
44 mm
40 mm
80 mm
GEHÄUSE
UNTERPUTZ
21 mm
℄
106 mm
70 mm
140 mm
Seite 2
