Paxton Net2 Entry Kurzanleitung
Türsteuerzentrale
27/11/2012
Ins-30200-D Net2 Entry - Türsteuerzentrale
Technischer Kundendienst: Bitte sprechen Sie Ihren Lieferanten an oder wenden
Sie sich an unseren Support.
+49 (0)251 2080 6900
Montag - Freitag von 07:00 - 19:00 (WEZ) : Samstag von 09:00 - 13:00 (WEZ)
Dokumenation über alle Paxton-Produkte finden Sie auf unserer Website - http://www.zutritt-de.com
Produktbeschreibung
Die Net2 Entry Türsteuerzentrale dient als zentrale Schnittstelle zwischen Bedienfeld und Tür. Sie ist zuständig für
die Bereitstellung von Daten und die Stromversorgung der Monitore über POE. Die Anschlüsse können außerdem
dazu verwendet werden, das Netzwerk von Bedienfeldern und Monitoren über Net2 Entry Extension Switches
zu erweitern oder die Türsteuerzentrale an ein Net2 System anzuschließen. Hierfür ist Net2 v4.25 oder höher
erforderlich.
1
2
3
Paxton empfiehlt die Verwendung eines
Netzwerkkabels und Netzwerkgehäuses für jeden
Standort. Für die Verbindung zwischen Netzwerk
und Gerät ist ein Patchkabel zu verwenden. Durch
diese Maßnahme werden ein späteres Auswechseln
oder Reparatur- und Wartungsarbeiten vereinfacht.
Expansion
0V
Set
Intruder Alarm
Net2 plus
.
http://paxton.info/107
2345612
123456
LABEL HERE
LABEL HERE
00-01-02-03-04-05
End of Line Termination
OFF
ON
RS485 Network
CAT5 Cable Coding
Tx
Rx
10/100 Ethernet

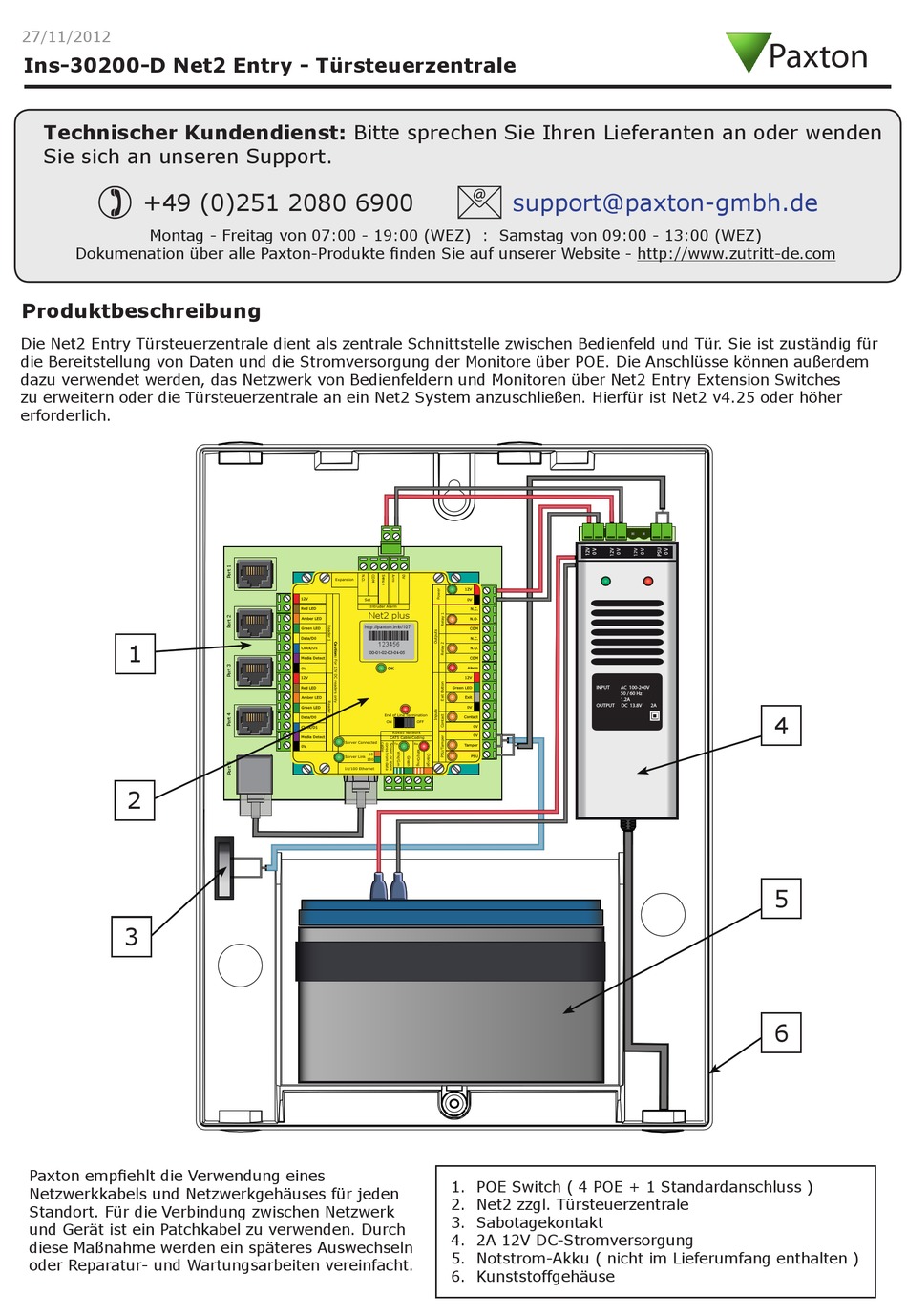

1. POE Switch ( 4 POE + 1 Standardanschluss )
2. Net2 zzgl. Türsteuerzentrale
3. Sabotagekontakt
4. 2A 12V DC-Stromversorgung
5. Notstrom-Akku ( nicht im Lieferumfang enthalten )
6. Kunststoffgehäuse
support@paxton-gmbh.de
INPUT
AC 100-240V
50 / 60 Hz
1.2A
OUTPUT
DC 13.8V
2A
Paxton
4
5
6
