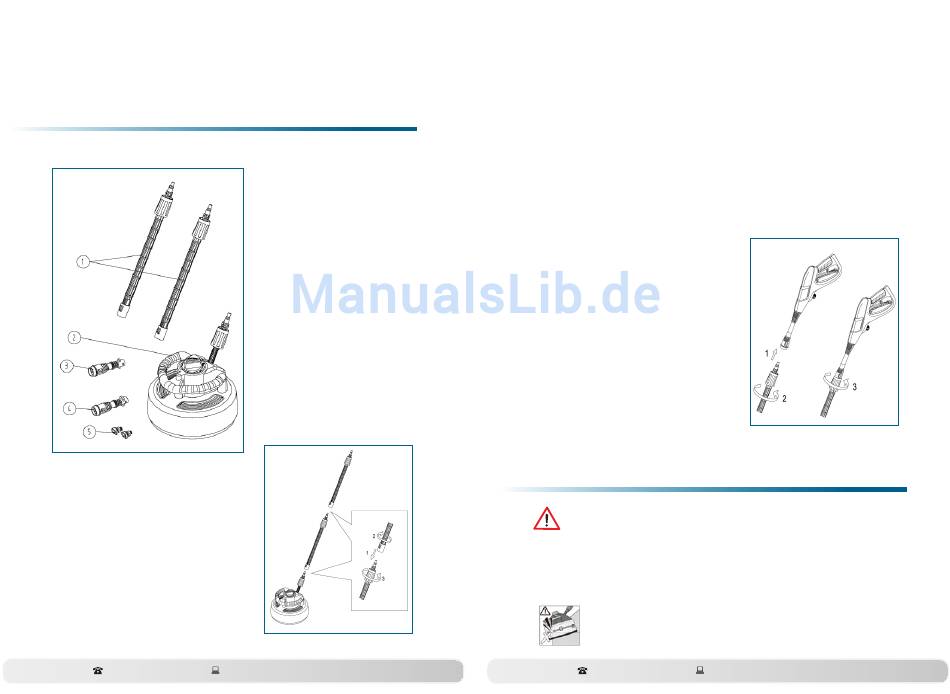

Teileliste und Montage
Teileliste (Lieferumfang)
Abb. 2
Montage
Das Reinigungsgerät (2) kann je nach
Bedarf über 1 oder 2 Verlängerungsrohre
(1) oder auch direkt mit der Spritzpistole
des Hochdruckreinigers verbunden
werden. Reinigungsgerät anschließen
(Abb. 3):
•
Verbinden Sie das Reinigungsgerät mit
dem Verlängerungsrohr, indem Sie das
Rohr auf das Anschlussstück des
KUNDENDIENST
+49(0) 40 87408209
3
1 Verlängerungsrohre
2 Reinigungsgerät
3 Adapter H
4 Adapter E
5 2 Zusatz-Düsen
Abb. 3
5
MODELL: Q1W1524
www.avc.de
Reinigungsgerät stecken und durch Drehen im Uhrzeigersinn verriegeln
•
Drehen Sie die Überwurfmutter gegen das Verlängerungsrohr
im Uhrzeigersinn fest.
•
Verbinden Sie bei Bedarf das Verlängerungsrohr mit dem 2.
Verlängerungsrohr auf die gleiche Weise.
Spritzpistole anschließen (Abb. 4)
•
Stecken Sie die Spritzpistole auf das Ver-
längerungsrohr und verriegeln Sie diese durch Drehen im Uhrzeiger-
sinn.
•
Drehen Sie die Überwurfmutter gegen
die Spritzpistole im Uhrzeigersinn fest. Das
Gerät kann jetzt in Betrieb genommen
werden.
HINWEIS:
Das Reinigungsgerät kann auf die
gleiche Weise direkt an die Spritzpistole
angeschlossen werden.
HINWEIS:
Gehen Sie zur Demontage in um-
gekehrter Reihenfolge vor. Drehen Sie die
Überwurfmutter entgegen dem Uhrzei-
gersinn und entriegeln Sie das Verlänger-
ungsrohr und das Reinigungsgerät durch
Drücken und Drehen gegen den Uhrzeiger-
sinn.
Inbetriebnahme
Die Spritzpistole kann zurückschlagen.
Halten Sie das Gerät daher immer mit beiden Händen fest.
HINWEIS:
Wenn der Auslösehebel losgelassen wird, bleibt der Wasser-
druck im Hochdruckschlauch bestehen.
Bauen Sie den Druck ab, indem Sie bei abgeschaltetem Gerät die Pistole
betätigen.
Achten Sie darauf, dass das Gerät nicht über freistehende
Ecken fährt.
