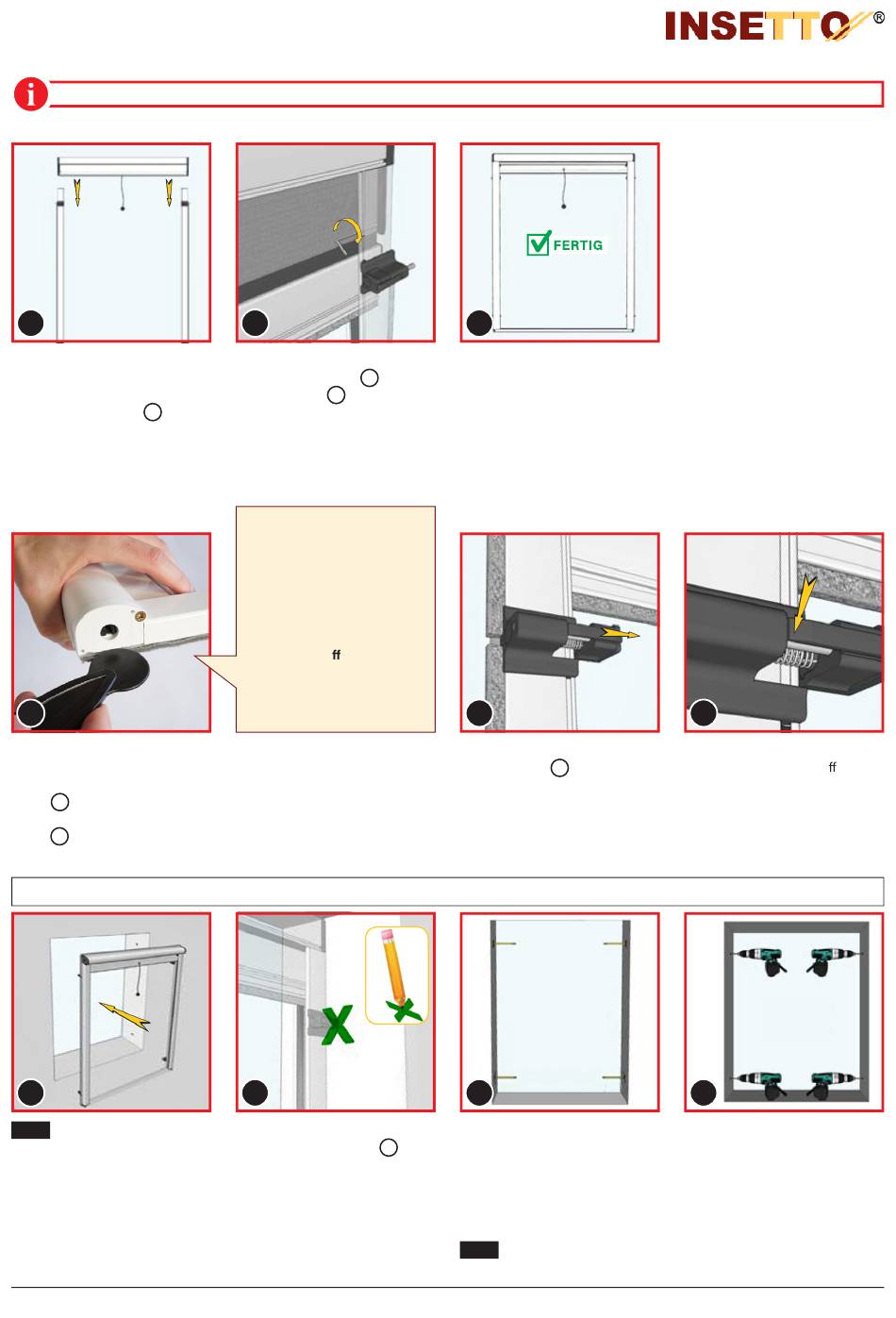

System StarlineFix für Fenster
Montageanleitung für Typ V-L-HS
Bei bestellter Vormontage sind für Sie nur noch die rot umrandeten Montageschritte relevant! Alles andere wurde von uns bereits erledigt.
23
Fügen Sie den Rollokasten und
die seitlichen Führungsschie-
nen zusammen, indem Sie die
Zungen der Kopfteile
in die
2
vorgesehene Nut innerhalb der
Führungsschienen einstecken.
Abbildung ähnlich
26
Jetzt an einer Ecke des Rollos
beginnen die Bürstendichtung
mithilfe des Eindrückerwerk-
zeugs
in die umlaufende Nut
13
einzudrücken. Beim ersten Hal-
testift
stoppen, die Bürste
15
mit einer Schere abschneiden
6. Bohrungen markieren und Löcher bohren
29
TIPP
Ab hier ist es empfeh-
lenswert zu zweit zu arbeiten.
Heben sie das Rollo an die
vorgesehene Position in der
Fensterlaibung. Lassen Sie das
Abschlussprofil auf dem Fens-
terbrett aufstehen.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
24
Drehen Sie dann mit dem
Sechskantschlüssel
die Ma-
9
denschrauben
der Zungen
10
der Kopfteile so fest, dass sich
die Spitze der Madenschrauben
ganz leicht in die Führungs-
schienen drückt. Man spürt da-
bei den Widerstand des Metalls.
Arbeiten Sie am besten
mit der spitzen Seite des
Eindrückerwerkzeugs. Die
Bürste mit einer Seite in die
Nut legen, dann die zweite
Seite mit Kraft eindrücken.
Achten Sie darauf, dass
der Kunststo rücken der
Bürste gut im Kanal ein-
gedrückt ist, da sich die
Bürste sonst wieder aus
der Profilnut lösen könnte.
und dann auf der anderen Seite
des Haltestifts fortfahren. Auch
an den Ecken führen Sie die
Bürsten rum, ohne die Bürste
abzuschneiden. So verfahren
Sie, bis die Bürste rundum ein-
gezogen ist.
30
Markieren Sie anschließend die
Position der Haltestifte
mit
15
einem dicken Stift oder klopfen
Sie mit einem Hammer vorsich-
tig auf die Haltestifte, damit ein
Abdruck an der Wand bleibt.
Hier werden die Haltestifthülsen
angebracht.
25
Nun sind der obere Rollokasten,
die seitlichen Führungsschienen
und das untere Abschlussprofil
zu einem Rahmen miteinander
verbunden.
27
Fixieren Sie den Mechanismus
der Haltestifte
. Dies erleich-
15
tert die Bedienung und schützt
Ihre Wände. Ziehen Sie dazu
einfach am Haltestift.
31
Nachdem Sie alle vier Bohrstellen markiert haben, nehmen Sie das
Rollo wieder aus der Fensterlaibung heraus. Bohren Sie anschließend
mit einem geeigneten Bohrer Ø6,5 mm die Löcher für die Haltestift-
hülsen. Falls Sie keinen Bohrer Ø6,5 mm besitzen, reicht ein Bohrer
Ø6 mm dafür aus. Die Hülsen gehen dann aber strammer rein. Bei
einer Holzkonstruktion und / oder wenn Sie keine Haltestifthülsen
nutzen möchten, dann reicht ein Bohrer Ø 4,5 mm aus.
TIPP
Wir empfehlen die Haltestifthülsen zu nutzen. Dies sieht
schöner aus und schützt die Löcher vor Abrieb.
28
Nun drücken Sie die schmale
Zunge des Stifts im geö neten
Zustand nach unten. Dadurch
wird dieser arretiert und
schnappt nicht gleich wieder
zurück.
32
Seite 5/7
