System StarlineFix für Fenster
Montageanleitung für Typ V-L-MS
Bei bestellter Vormontage sind für Sie nur noch die rot umrandeten Montageschritte relevant! Alles andere wurde von uns bereits erledigt.

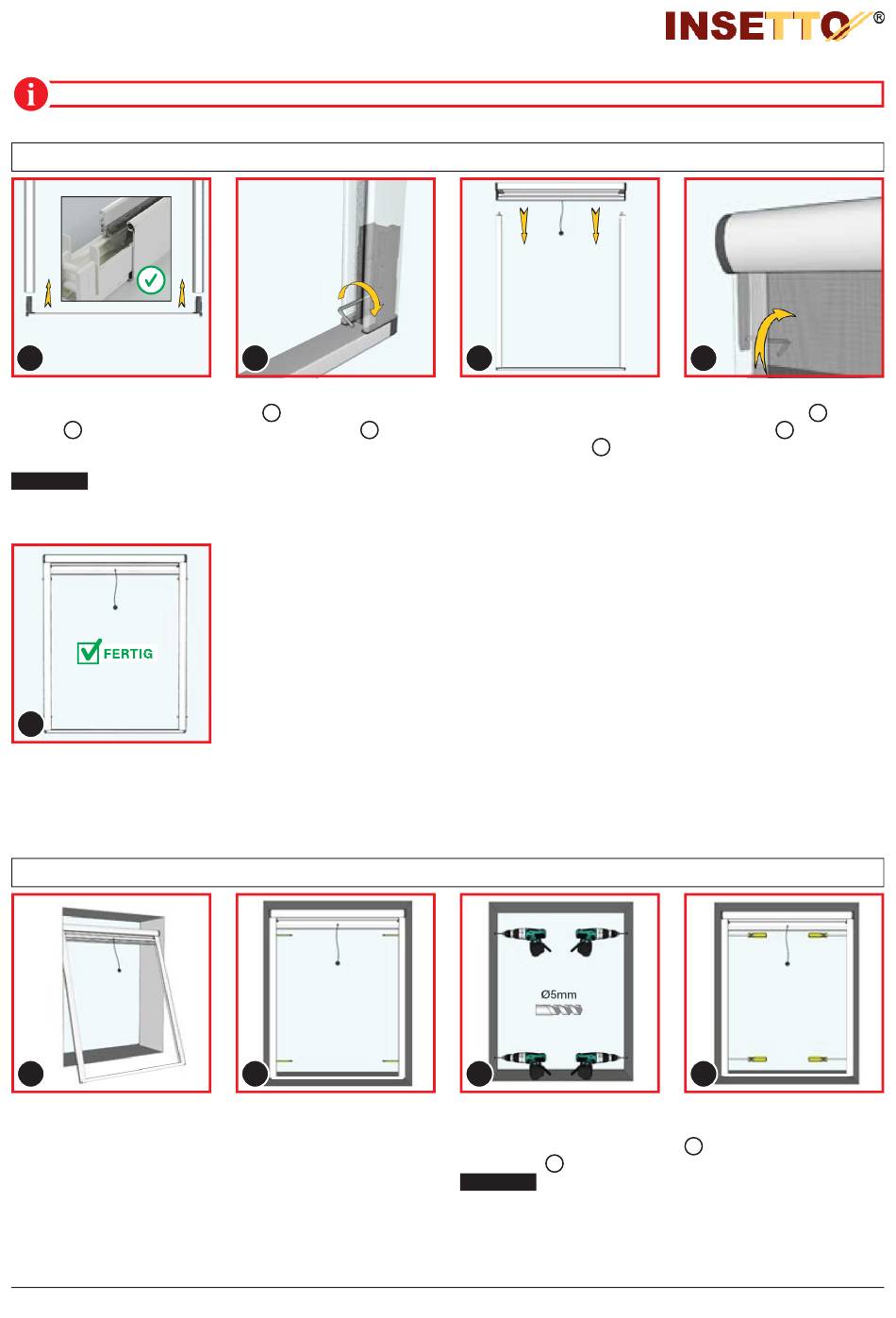

5. Rollo zusammenstecken
20
Stecken Sie das Abschluss-
profil mit den angebrachten
Sockeln
in die seitlichen
6
Führungsschienen.
ACHTUNG
Sockel müssen
einwandfrei in den Nuten der
Führung sitzen!
24
Nun sind der obere Rollokasten,
die seitlichen Führungsschienen
und das untere Abschlussprofil
zu einem Rahmen miteinander
verbunden.
6. Insektenschutz am Fenster anbringen
25
Heben sie das Rollo an die
vorgesehene Position in der
Fensterlaibung.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
21
Drehen Sie die Madenschrau-
ben
mit dem beiliegenden
10
Sechskantschlüssel
fest.
9
26
Markieren Sie die Bohrstellen
in der Laibung mit einem Blei-
stift und nehmen Sie das Rollo
wieder heraus.
22
Fügen Sie den Rollokasten und
die seitlichen Führungsschie-
nen zusammen, indem Sie die
Zungen der Kopfteile
in die
2
vorgesehene Nut innerhalb der
Führungsschienen einstecken.
27
Bohren Sie nun mit einem
Bohrer Ø 5 mm die Löcher in die
Wand und installieren Sie nach
Bedarf Dübel
.
12
ACHTUNG
Je nach Untergrund (z. B. Stein) müssen Sie die
Bohrlöcher in der Wand für die Dübel auf 6 mm vergrößern! Falls
Sie z. B. Gipskartonplatten angebracht haben und sich dahinter
ein Hohlraum befindet, dann verwenden Sie am besten spezielle
Gipskartondübel aus dem Baufachmarkt.
23
Drehen Sie dann mit dem
Sechskantschlüssel
die Ma-
9
denschrauben
der Zungen
10
der Kopfteile so fest, dass sich
die Spitze der Madenschrauben
ganz leicht in die Führungs-
schienen drückt. Man spürt da-
bei den Widerstand des Metalls.
28
Schrauben Sie das Rollo mit
den beiliegenden Schrauben
fest.
14
Seite 5/6
