CaratecSafety
Caratec Safety CS115B Kamera für 3. Bremsleuchte,
mit rundem grünem Kamerastecker hinten
Passend für Kastenwagen der Hymer-Gruppe
(z. B. für Dethleffs, Sunlight, Carado, Hymer) mit Kameravorbereitung
Die Weitwinkel-Kamera CS115B ist in eine Konsole für die dritte Bremsleuchte integriert. Die Montage
ist dadurch sehr schnell und einfach zu bewerkstelligen.
Die Konsole wird einfach zwischen Karosserie und Bremsleuchte montiert. Eine Dichtung auf der Ka-
rosserieseite ist vorhanden. Die Original-Bremsleuchte wird weiterverwendet und gehört nicht zum
Lieferumfang.
Der Sichtwinkel der CS115B ist auf die Einbauposition abgestimmt und beträgt 130°. Das heißt, dass - je
nach Fahrzeughöhe - noch ein Bereich von mehr als 12 m hinter dem Fahrzeug zu sehen ist.
Artikelnummer: CS115B

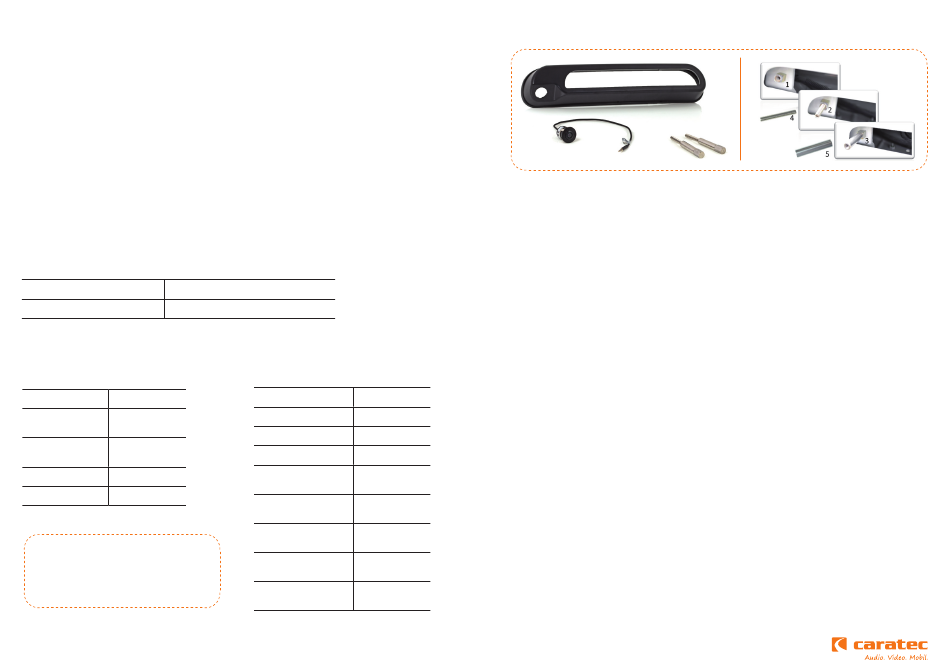

Lieferumfang CS115B
Bedienungs- und Montageanleitung
Kameragehäuse mit aufgesteckter Dichtung
Weitwinkel-Kamera
2x Hülsen und 2x Gewindestifte
Technische Daten
Kamerainformationen
Spannungsversorgung
3,3 V
max. 48,5mA bei
Stromverbrauch
12V DC
2,5 mm Klinken-
Anschluss
stecker (4 polig)
Blickwinkel
130°
Effektive Pixel
720 x 480
ACHTUNG: Diese Kamera ist nur in Verbindung mit
einer Kameraleitung mit integriertem 3,3 V
Netzteil verwendbar. Ein anderer Anschluss
führt zu einem bleibenden Defekt.
2/3
Kamerainformationen
Sensor
1/3" Bildsensor
Lichtempfindlichkeit
0,4 Lux
Gehäusefarbe
Schwarz
TV-System
NTSC
1,0 ± 0,2 Vpp,
Video-Output
75 Ohm
Temperaturbereich
-40°C ... +85C°
Lagerung
Temperaturbereich
-20°C ... +70C°
Betrieb
Wasser- u. Systemdicht-
IP68
heit
auf Anwendung
Abmessungen (B x H x T)
abgestimmt
Wichtige Hinweise
Konsole für dritte Bremsleuchte mit integrierter Weitwinkel-Kamera. Sichtwinkel auf die Einbauposition abge-
stimmt. Sehr schnelle Montage, die Konsole wird einfach zwischen Karosserie und Bremsleuchte montiert. Mit
Dichtung auf der Karosserieseite. Passend für Fiat Ducato, Peugeot Boxer und Citroën Jumper ab 2006 (X250 und
X290) mit Kameravorbereitung. Vorhandene Bremsleuchte wird weiterverwendet, gehört nicht zum Lieferumfang.
Trotz des robusten Gehäuses sollte diese Kamera sorgfältig behandelt werden. Zur Reinigung nur milde Reinigungs-
mittel und keinen Hochdruckreiniger verwenden. Die Kamera hat keine Bedienelemente. Bitte entnehmen Sie Hin-
weise zur Bedienung der Anleitung des Monitors bzw. Navigationssystems, an das die Kamera angeschlossen ist.
Montage
1. Dritte Bremsleuchte am Fahrzeug entfernen. Dazu beide Schrauben lösen und Bremsleuchte lösen. Stecker an
der Bremsleuchte entriegeln und abziehen.
2. Beide Gewindestifte (Abb. 4) in die Vierkantmuttern (Abb. 1) handfest bis zum Anschlag eindrehen (Abb. 2).
3. Auf die eingedrehten Gewindestifte die Hülse mit dem Innengewinde (Abb. 5) bis zum Anschlag aufdrehen und
festziehen (Abb. 3).
4. Kameraanschluss in den Innenraum führen und mit der Leitung nach vorn verbinden.
5. Konsole mit der Kamera auf Karosserie aufsetzen. Darauf achten, dass die Gummidichtung sauber an der
Karosserie anliegt.
6. Anschluss der Bremsleuchte einstecken, Bremsleuchte in die Konsole einsetzen und mit den Originalschrauben
befestigen.
7. Bilddarstellung auf dem Monitor bzw. dem Navigationssystem prüfen. Evtl. muss der Kameraanschluss am Gerät
aktiviert werden. Hinweise zur Bedienung bitte der Anleitung des Monitors bzw. Navigationssystems entnehmen.
8. Kontrollieren Sie die Ausrichtung der Kamera.
9. Kamera in die runde Öffnung der Konsole einsetzen. Sollte die Kamera zu locker sitzen, können die Metalllaschen
seitlich an der Kamera vorsichtig etwas aufgebogen werden.
Bei Rückfragen stehen wir Ihnen gerne zur Verfügung. Ihre Caratec Service-Abteilung.
Caratec Service Telefon: +49 6341 38095-77
//
E-Mail: service@caratec.de
