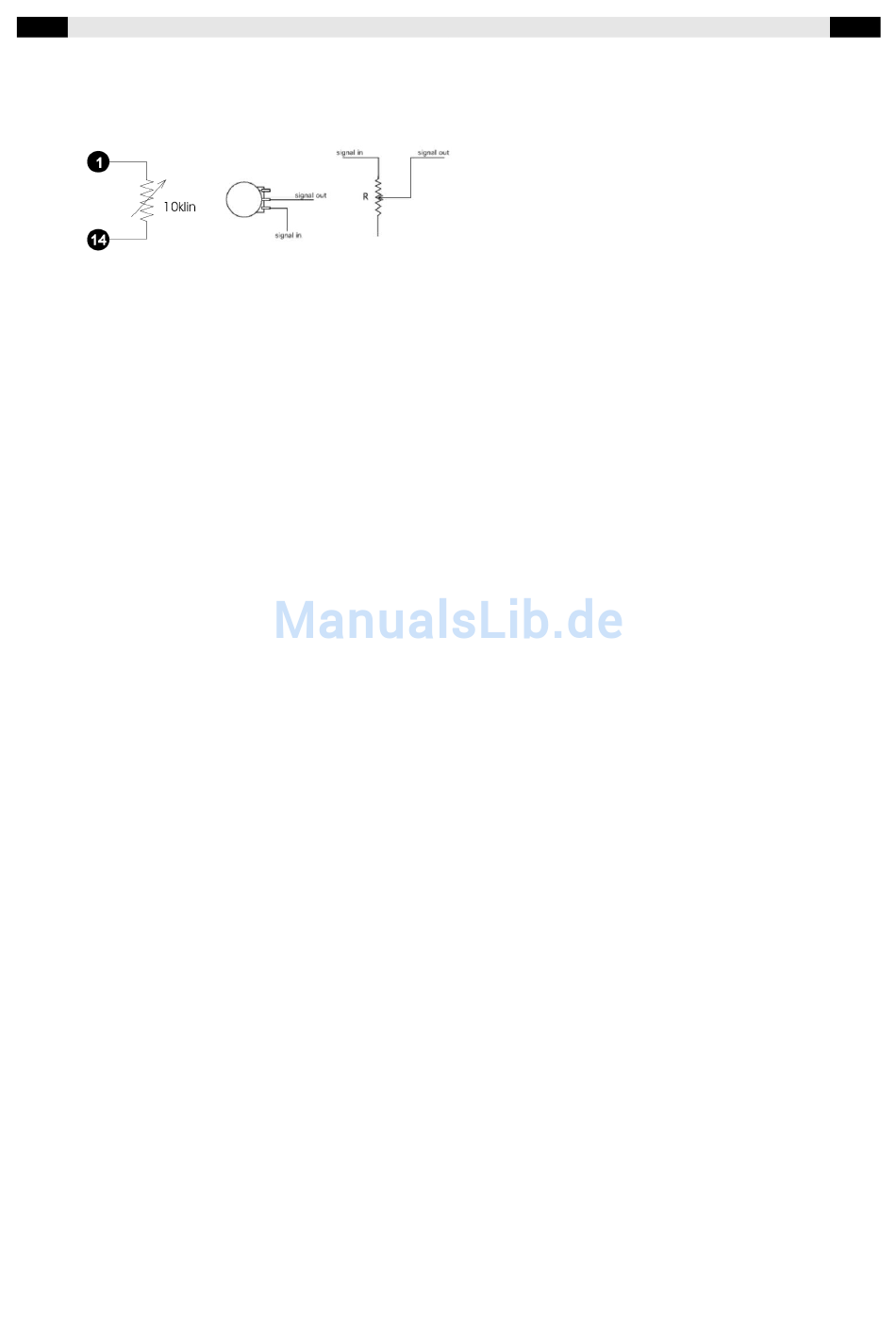

Externer Abschwächer
Dieser Eingang kann dazu benutzt werden, um den maximalen Schalldruck mithilfe eines
externen Potentiometers zu senken. Durch den Anschluss eines linearen 10kOhm
Potentiometers zwischen büchse 1 (Läufer) und büchse 14 kann der maximale Schalldruck
vorübergehend gesenkt werden.Dies kann praktisch sein, um den Schalldruck
beispielsweise hinter der Bar etwas zurückzufahren. Es ist auch möglich, den Schalldruck
automatisch abnehmen zu lassen, wenn im Sommer die Terrassentüren geöffnet werden.

Signalisierungen

An diesen Ausgang kann eine Anzeige angeschlossen werden, die anzeigt, dass der
Limiter den Schalldruck abgeschwächt hat. Dieser Ausgang hat dieselbe Funktion wie die
Reduzierungs-LED an der Vorderseite des Geräts (Audioreduzierung).
Overload Signalisierung
Dieser Ausgang gibt an, dass das Signal irgendwo im Limiter übersteuert wird. Dies kann
der Audioeingang oder das Messmikrofon sein. Dieser Ausgang hat dieselbe Funktion wie
die Overload-LED an der Vorderseite des Geräts (Overload).
Live OK Signalisierung
Dieser Ausgang ist aktiv, solange das Gerät nicht begrenzt. An diesen Ausgang kann ein
Solid-State-Relais angeschlossen werden, das die Stromversorgung des (Live-) Podiums
ausschaltet. Wenn eine Live-Band den eingestellten maximalen Schalldruck überschreitet,
geht der Limiter in den Begrenzungs-Modus und die Stromversorgung schaltet automatisch
ab. Der Begrenzungs-Modus wird nach einer vorher eingestellten Zeit von selbst beendet.
Warnhinweis Signalpegel OK, Sicherer Schalldruck
Diese Ausgänge vermitteln einen Eindruck des aktuellen Schalldrucks gegenüber dem
vorher eingestellten Maximum:
Der Warnhinweis-Ausgang wird aktiv, sobald der aktuelle Schalldruck höher ist als
·
das vorher eingestellte Maximum.
Pegel OK gibt an, dass der Schalldruck niedriger ist als das Maximum, er sich aber
·
dem maximal zulässigen Pegel nähert (0...12dB Raum).
Sicher gibt an, dass der Schalldruck reichlich unter der maximal zulässigen Grenze
·
liegt (12dB oder mehr).
Diese Indikatoren können beim Discjockey oder der Live-Band aufgestellt werden, damit
sie einen Eindruck vom Schallpegel haben.
Externes Display
Dies ist die Datenverbindung mit dem optionalen SPL-D2 MK
direkt an den Display-Port des SPL6 angeschlossen werden. Hierfür muss ein Kabel mit 6,3mm
Stereobuchse verwendet werden.
. Das externe Display kann auch
