Installation

6

Installation

Der Begrenzer wird zwischen der Schallquelle (beispielsweise dem Mischpult, dem Vorverstärker
usw.) und dem Verstärker installiert. Siehe Abbildung 1.

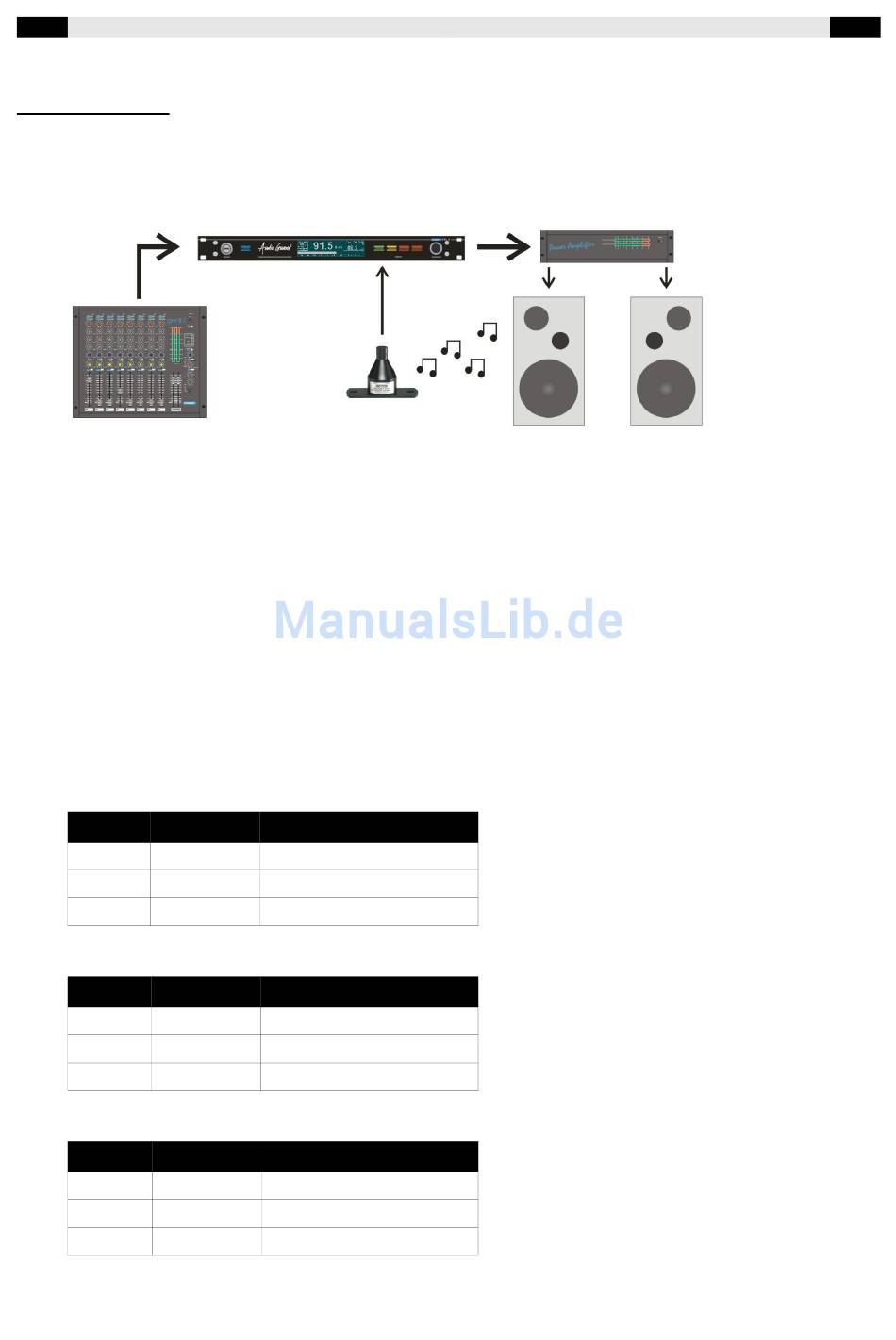

Abbildung 1: Anschließen des SPL6
Zum Einstellen werden die Endverstärker auf maximale Leistung eingestellt. Der Begrenzer
schwächt das Signal so weit ab, wie es nötig ist. Sobald der Begrenzer eingestellt ist, kann die
zuvor eingestellte Grenze im Prinzip also nicht mehr überschritten werden. Sollte dies dennoch
geschehen, dann wird das Signal automatisch etwas abgeschwächt, bis der gesamte Schalldruck
wieder innerhalb der zuvor eingestellten Norm bleibt.
Anschlüsse
Der SPL6 ist mit balancierten Ein- und Ausgängen ausgeführt. Dieser Anschlusstyp garantiert
gute Tonqualität, auch über längere Abstände. Wenn das Gerät eingestellt ist, wird eine Kappe
über den Anschlüssen angebracht, sodass nachträgliche Anpassungen nicht mehr möglich sind.
Wenn diese Kappe entfernt wird, wird das vom SPL6 erfasst. Der Begrenzer kann dann nur
mithilfe des Schlüssels wieder aktiviert werden.
Mikrofoneingang, XLR 3-büchse weiblich
Büchse Funktion
1 Ground
2 Audio +
3 Audio -
Tablle 1: Mikrofoneingang Anschlüsse
Audioeingänge links und rechts, XLR 3- büchse weiblich
Büchse Funktion
1 Ground
2 Audio +
3 Audio -
Tablle 2: Audioeingang Anschlüsse
Audioausgänge links und rechts, XLR 3- büchse männlich
Büchse Funktion
1 Ground
2 Audio +
3 Audio -
Tablle 3: Audioausgang Anschlüsse
Beschreibung
Audio erde
Stromversorgung und Audio
Stromversorgung und Audio
Beschreibung
Audio erde
Audio in phase
Audio out of phase
Beschreibung
Audio erde
Audio in phase
Audio out of phase
