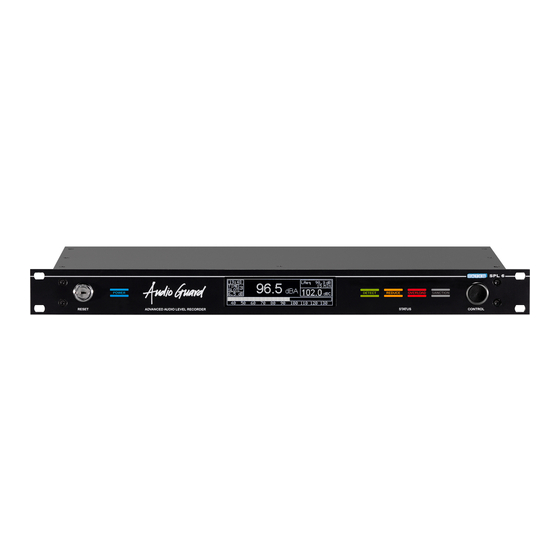

- Seite 1 SPL6 Multiband limiter & Sound level recorder Handbuch SPL 6 POWER DETECT REDUCE OVERLOAD SANCTION STATUS RESET ADVANCEDAUDIO LEVEL RECORDER CONTROL SPL5_040825_V1.0DE...
- Seite 2 SPL5_040825_V1.0DE...
-
Seite 3: Sicherheitshinweise
DATEQ SPL6 Handbuch Sicherheitshinweise Sicherheitshinweise 1. Alle Sicherheitshinweise, Warnhinweise und Bedienungsanleitungen müssen als Erstes gelesen werden. 2. Alle auf dem Gerät vorhandenen Warnhinweise müssen befolgt werden. 3. Die Bedienungsanleitung muss befolgt werden. 4. Bewahren Sie die Bedienungsanleitung für künftige Verwendung auf. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise..........3 Automatische Installation......20 Einleitung............5 Limiter-Konfiguration........21 Installation............6 Modus.............21 Anschlüsse............6 Limiter-Einstellungen.......21 Externes display ........8 Zertifizierungsdatum........21 Mikrofoneingang........8 Mikrofoneinstellungen......21 Audioeingänge..........8 Begrenzungseinstellungen......21 Audioausgänge.........8 Multiband.............22 Externer Abschwächer......9 Multiband Limiter........22 Signalisierungen........9 10 Band parametrischer Equalizer..22 Bedienung............10 Zeit slots............23 Technische Spezifikationen......11 Bypass kalender........23 Eingänge.............11 Display............24 Ausgänge............11 Logging............25 Allgemein.............11 Remote-Zugriff ..........26 Audio............11... -
Seite 5: Einleitung
Installationslizenz benötigt. Damit ist es anderen Nutzern nur möglich, sich die Daten anzusehen. Der Computer oder das Tablet muss mit einem Ethernet-Port oder einer WiFi-Verbindung ausgestattet sein. Wenn der SPL6 an ein lokales Netzwerk oder das Internet angeschlossen ist, dann besteht die Möglichkeit, den Limiter aus der Ferne auszulesen. -
Seite 6: Installation
Tonqualität, auch über längere Abstände. Wenn das Gerät eingestellt ist, wird eine Kappe über den Anschlüssen angebracht, sodass nachträgliche Anpassungen nicht mehr möglich sind. Wenn diese Kappe entfernt wird, wird das vom SPL6 erfasst. Der Begrenzer kann dann nur mithilfe des Schlüssels wieder aktiviert werden. -
Seite 7: Funktion
DATEQ SPL6 Handbuch Installation Signalisierungsstecker, DB-25 weiblich Büchse Funktion Ein-/ Ausgang 1 Externer Abschwächer 2 Signalreduzierung Out; 15V/ 5mA max. 3 Overload Signalisierung Out; 15V/ 5mA max. 4 Live OK Signalisierung Out; 15V/ 5mA max. 5 Warnhinweis Signalisierung Out; 15V/ 5mA max. -
Seite 8: Externes Display
Installation DATEQ SPL6 Handbuch Externes display Buchse 3- büchse weiblich Büchse Funktion Beschreibung SL Masse Data erde Tip Data TX Data senden Ring Data RX Data empfangen Tablle 7: Externe Displayanschlüsse Mikrofoneingang Schließen Sie hieran das mitgelieferte DCM-5 Messmikrofon an. Das Anschlusskabel des Mikrofons kann mit Standard-Mikrofonkabel verlängert werden. -
Seite 9: Externer Abschwächer
Eindruck vom Schallpegel haben. Externes Display Dies ist die Datenverbindung mit dem optionalen SPL-D2 MK . Das externe Display kann auch direkt an den Display-Port des SPL6 angeschlossen werden. Hierfür muss ein Kabel mit 6,3mm Stereobuchse verwendet werden. -
Seite 10: Bedienung
Bedienung DATEQ SPL6 Handbuch Bedienung SPL 6 PO WER D ET EC T RED UC E O VERLOAD SAN C T ION RESET ADVAN C ED AUD IO LEVEL REC O RD ER STAT US C O N T ROL 1. -
Seite 11: Technische Spezifikationen
DATEQ SPL6 Handbuch Technische Spezifikationen Technische Spezifikationen Eingänge Mic (Messmikrofon ).........XLR-3 weiblich. Nur zu benutzen mit dem ..............mitgelieferten Messmikrofon. Line (links und rechts)........XLR-3 weiblich. Elektronisch balanciert. Eingangsempfindlichkeit ......+18dBu Eingangsimpedanz ........50kOhm Commom-modes Unterdrückung ...>86dB Ausgänge Line (links und rechts)........XLR-3 männlich. Elektronisch balanciert. - Seite 13 SPL6 Multiband limiter & Sound level recorder Konfiguration...
- Seite 14 Notizen...
- Seite 15 Inhaltsverzeichnis Sicherheitshinweise..........3 Automatische Installation.........20 Einleitung..............5 Limiter-Konfiguration........21 Installation...............6 Modus............21 Anschlüsse............6 Limiter-Einstellungen........21 Externes display ...........8 Zertifizierungsdatum........21 Mikrofoneingang..........8 Mikrofoneinstellungen........21 Audioeingänge..........8 Begrenzungseinstellungen......21 Audioausgänge..........8 Multiband............22 Externer Abschwächer........9 Multiband Limiter.........22 Signalisierungen..........9 10 Band parametrischer Equalizer....22 Bedienung.............10 Zeit slots............23 Technische Spezifikationen........11 Bypass kalender..........23 Eingänge............11 Display.............24 Ausgänge............11 Logging............25 Allgemein............11 Remote-Zugriff ..........26 Audio............11...
-
Seite 16: Introduction Konfiguration
C O N T ROL Der SPL6 ist ein Schalldruckbegrenzer, der die Schalldruckdaten über einen Zeitraum von mindestens zwölf Monaten speichert. Diese Daten können über die interne Webseite des SPL6 ausgelesen und automatisch per E-Mail verschickt werden. Auch andere Informationen wie Einschalten, Überschreitungen des maximalen Pegels und eventuelle (Versuche der) Sabotage... -
Seite 17: Installation
Konfigurationsseite In diesem Kapitel werden die Systemeinstellungen behandelt. Diese Einstellungen müssen im Prinzip nur ein Mal vorgenommen werden, um den SPL6 in einer Anlage zu integrieren. Die vorgenommenen Einstellungen können in einer Datei gespeichert werden, sodass es möglich ist, die Einstellungen zu ändern und eventuell wiederherzustellen. -
Seite 18: Beispiel-Einstellungen Für Den Zugang Aus Dem Internet
Sie sich dann Ihren Vertrag an oder fragen Sie die Helpdesk Ihres Providers. • Um den SPL6 im Internet verfügbar zu machen, ist es praktisch, dass Ihr Anschluss immer dieselbe externe IP Adresse hat (eine sogenannte feste IP Adresse). Es gibt Anschlüsse mit einer dynamischen IP Adresse. -
Seite 19: Konfigurationslizenz
Wenn Sie als Gastronom Besitzer eines SPL-Limiters sind, und Einstellungen angepasst werden müssen, dann können Sie Kontakt mit dem Lieferanten des Limiters aufnehmen oder den nächstgelegenen Installateur in Ihrer Region suchen unter www.dateq.nl. Die ausgegebenen Installationslizenzen sind strikt persönlich und auf den Namen Ihres Unternehmens registriert. -
Seite 20: Automatische Installation
Mikrofonwert kompensiert. Der Limiter ist jetzt eingestellt. Überprüfen Sie die Einstellungen, indem Sie das Mischpult (etwas) übersteuern. Der Limiter greift jetzt ein: Die 'REDUCE'-Anzeige auf dem SPL6 geht an und der Pegel wird automatisch angepasst. Eventuell können die automatischen Einstellungen... -
Seite 21: Limiter-Konfiguration
DATEQ SPL6 Konfigurationshandbuch Konfiguration Limiter-Konfiguration Hier werden die Einstellungen des Limiters vorgenommen. Modus Live Limiter und recorder • Line Limiter und recorder • Im Live-Modus übernimmt der Limiter das gemessene Mikrofonsignal in die Regelung des Ausgangssignals. Im Line-Modus erfasst der Limiter das Mikrofonsignal nur und übernimmt es nicht in die Regelung des... -
Seite 22: Multiband
Konfiguration DATEQ SPL6 Konfiguration handbuch Multiband Hier werden die Einstellungen des Multiband-Limiters und des parametrischen Equalizers vorgenommen. Multiband Limiter Der Multiband Limiter reduziert die einzelnen Bänder bis maximal zur Anzahl der eingegebenen dB, bis das gesamte Spektrum reduziert wird. Hiermit kann aus der Tonanlage ein höherer Wirkungsgrad erreicht werden, ohne den... -
Seite 23: Zeit Slots
Die Uhrzeit kann außerdem manuell eingegeben werden. Bypass kalender Der Bypass-Kalender wird für die Tage eingestellt, an denen der SPL6 nicht als Limiter in Betrieb sein muss. Das Eingangssignal geht ohne Abschwächung durch den Limiter. Eingestellte Equalizer-Werte bleiben jedoch aktiv. -
Seite 24: Display
Konfiguration DATEQ SPL6 Konfiguration handbuch Display Auf dem Display können die Werte an verschiedenen Stellen angezeigt werden. Groß: dB(A) (standard) • dB(C) • Leq-1 • Leq-2 • dB peak • Klein: dB(A) • dB(C) (standard) • Leq-1 • Leq-2 •... -
Seite 25: Logging
DATEQ SPL6 Konfigurationshandbuch Konfiguration Logging Der SPL6 speichert Messwerte im PDF- und CSV-Format. Pro Tag wird ein neuer Bericht generiert. Die in diesen Berichten enthaltenen Informationen müssen angegeben werden. Standardmäßig sind alle Daten verfügbar. Ausgewählte Daten, die nicht in den Berichten gespeichert werden, bleiben jedoch im Limiter verfügbar. -
Seite 26: Remote-Zugriff
DATEQ SPL6 Konfiguration handbuch Remote- Zugriff Standardmäßig ist der SPL6 nur im lokalen Netzwerk erreichbar. Der SPL6 erkennt selbst, ob die Webseite über das lokale Netzwerk oder aus dem Internet aufgerufen wird. Um ein Auslesen oder Konfigurieren der Konfigurationsseiten aus dem Internet zu ermöglichen, muss der Internetzugang aktiviert werden. -
Seite 27: Besitzerinformationen
DATEQ SPL6 Konfigurationshandbuch Konfiguration Besitzerinformationen Der SPL6 zeigt auf allen Berichten und den verschiedenen Seiten die Informationen über den Besitzer. Diese Informationen müssen daher vollständig und richtig eingegeben werden. Systemeinstellungen Unter System werden die Grundeinstellungen des SPL6 eingegeben. IP-Einstellungen Geben Sie hier die Netzwerkeinstellungen für den SPL6 ein. -
Seite 28: Firmware
Während des Firmware-Updates wird automatisch ein Backup der Nutzereinstellungen gemacht. Nach Abschluss wird dieses Backup wieder im SPL6 gespeichert. Schalten Sie den SPL6 während des Update-Prozesses nicht aus! Dies kann die Firmware unwiderruflich beschädigen. Nutzereinstellungen Von den Konfigurationseinstellungen kann ein Backup gemacht werden. -
Seite 29: Logging
DATEQ SPL6 Konfigurationshandbuch Konfiguration Logging Der SPL6 ist mit einem umfangreichen Logging- und Recording-System ausgestattet, um alle Status, gemessenen Werte, Meldungen und eventuelle Tonaufnahmen digital zu archivieren und zu versenden. In der Registerkarte Logging werden alle Werte angezeigt und von den verschiedenen Informationen können Logdateien generiert und gespeichert... -
Seite 30: Event Log
Alle Systemereignisse werden im PDF-Format exportiert. Klicken Sie hierfür die Taste 'Export to PDF'. Upload history In der Upload-Historie werden alle Änderungen angezeigt, die am SPL6 gemacht wurden. Hierin wird protokolliert, welcher Installateur an welchem Datum Einstellungen angepasst hat. Die Historie dieser Anpassungen kann als PDF gespeichert werden. -
Seite 31: Sound Sample Data
DATEQ SPL6 Konfigurationshandbuch Konfiguration Sound sample data Der SPL6 speichert alle Schalldruckdaten im internen Speicher. Wählen Sie das Zeitfenster und das Datum der anzuzeigenden Werte. Wählen Sie die zur Anzeige gewünschten Werte über die Auswahlfelder bei View. Die Schalldruckdaten können außerdem als Beweisführung oder zur näheren Analyse in die Formate CSV und PDF exportiert werden. - Seite 32 Konfiguration DATEQ SPL6 Konfiguration handbuch...
- Seite 33 DATEQ SPL6 Konfigurationshandbuch Konfiguration...
-
Seite 34: Produktunterstützung
Konfiguration DATEQ SPL6 Konfiguration handbuch Produktunterstützung Für Fragen zur SPL-Serie, Zubehör und anderen Produkten können Sie Kontakt aufnehmen mit: Dateq Audio Technologies B.V. De Paal 37 Telefon: (036) 54 72 222 1351 JG Almere E-Mail: info@dateq.nl Niederlande Internet: www.dateq.nl...
