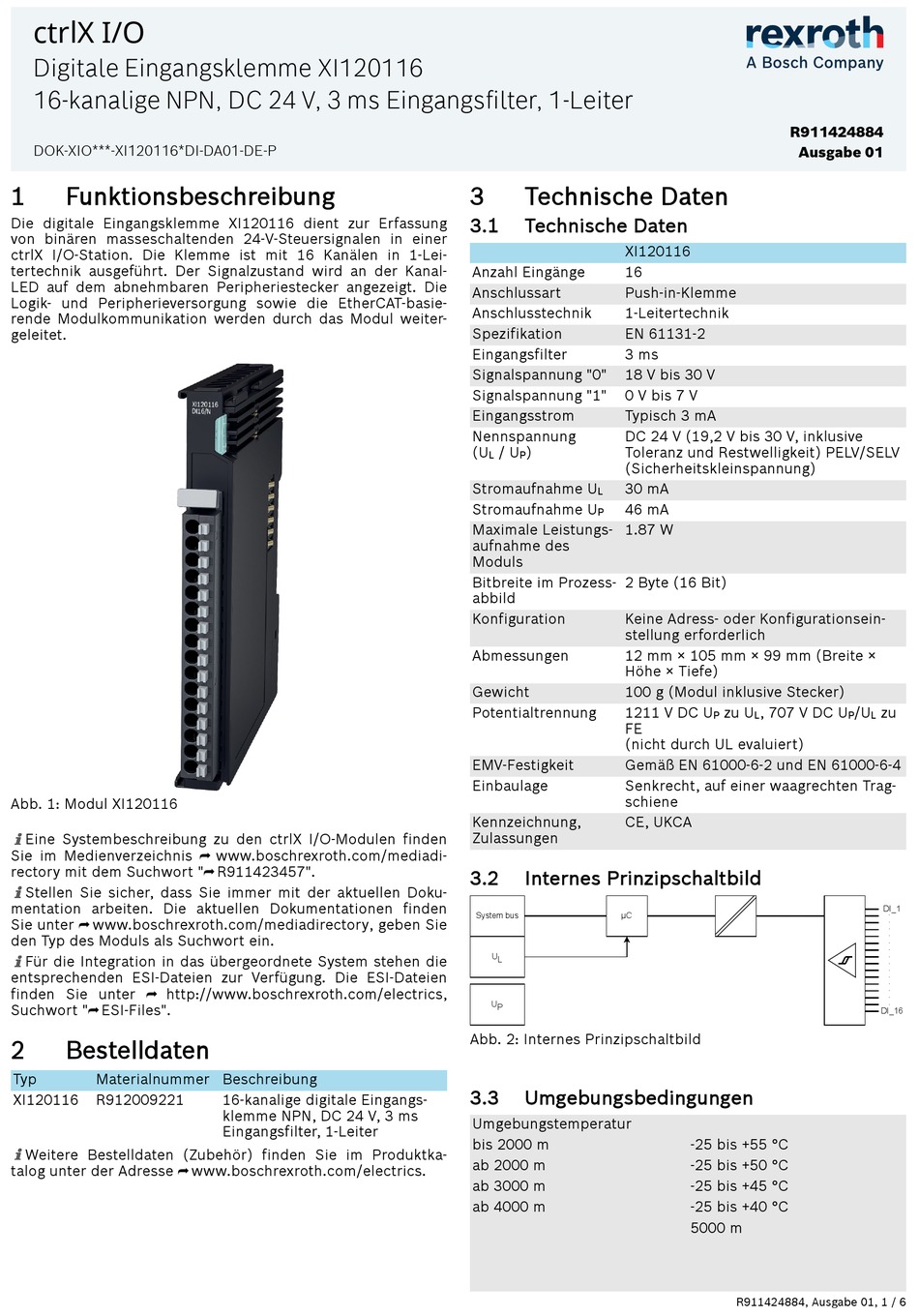

ctrlX I/O
Digitale Eingangsklemme XI120116
16-kanalige NPN, DC 24 V, 3 ms Eingangsfilter, 1-Leiter
DOK-XIO***-XI120116*DI-DA01-DE-P
1
Funktionsbeschreibung
Die digitale Eingangsklemme XI120116 dient zur Erfassung
von binären masseschaltenden 24-V-Steuersignalen in einer
ctrlX I/O-Station. Die Klemme ist mit 16 Kanälen in 1-Lei-
tertechnik ausgeführt. Der Signalzustand wird an der Kanal-
LED auf dem abnehmbaren Peripheriestecker angezeigt. Die
Logik- und Peripherieversorgung sowie die EtherCAT-basie-
rende Modulkommunikation werden durch das Modul weiter-
geleitet.
Abb. 1: Modul XI120116
Eine Systembeschreibung zu den ctrlX I/O-Modulen finden
Sie im Medienverzeichnis ⮫ www.boschrexroth.com/mediadi-
rectory mit dem Suchwort "⮫ R911423457".
Stellen Sie sicher, dass Sie immer mit der aktuellen Doku-
mentation arbeiten. Die aktuellen Dokumentationen finden
Sie unter ⮫ www.boschrexroth.com/mediadirectory, geben Sie
den Typ des Moduls als Suchwort ein.
Für die Integration in das übergeordnete System stehen die
entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien
finden Sie unter ⮫ http://www.boschrexroth.com/electrics,
Suchwort "⮫ ESI-Files".
2
Bestelldaten
Typ
Materialnummer Beschreibung
XI120116
R912009221
Weitere Bestelldaten (Zubehör) finden Sie im Produktka-
talog unter der Adresse ⮫ www.boschrexroth.com/electrics.
16-kanalige digitale Eingangs-
klemme NPN, DC 24 V, 3 ms
Eingangsfilter, 1-Leiter
3
Technische Daten
3.1
Technische Daten
XI120116
Anzahl Eingänge
16
Anschlussart
Push-in-Klemme
Anschlusstechnik
1-Leitertechnik
Spezifikation
EN 61131-2
Eingangsfilter
3 ms
Signalspannung "0"
18 V bis 30 V
Signalspannung "1"
0 V bis 7 V
Eingangsstrom
Typisch 3 mA
Nennspannung
DC 24 V (19,2 V bis 30 V, inklusive
(U
/ U
)
Toleranz und Restwelligkeit) PELV/SELV
L
P
(Sicherheitskleinspannung)
Stromaufnahme U
30 mA
L
Stromaufnahme U
46 mA
P
Maximale Leistungs-
1.87 W
aufnahme des
Moduls
Bitbreite im Prozess-
2 Byte (16 Bit)
abbild
Konfiguration
Keine Adress- oder Konfigurationsein-
stellung erforderlich
12 mm × 105 mm × 99 mm (Breite ×
Abmessungen
Höhe × Tiefe)
Gewicht
100 g (Modul inklusive Stecker)
Potentialtrennung
1211 V DC U
FE
(nicht durch UL evaluiert)
EMV-Festigkeit
Gemäß EN 61000-6-2 und EN 61000-6-4
Einbaulage
Senkrecht, auf einer waagrechten Trag-
schiene
Kennzeichnung,
CE, UKCA
Zulassungen
3.2
Internes Prinzipschaltbild
System bus
µC
U
L
U
P
Abb. 2: Internes Prinzipschaltbild
3.3
Umgebungsbedingungen
Umgebungstemperatur
bis 2000 m
ab 2000 m
ab 3000 m
ab 4000 m
R911424884
Ausgabe 01
zu U
, 707 V DC U
/U
P
L
P
-25 bis +55 °C
-25 bis +50 °C
-25 bis +45 °C
-25 bis +40 °C
5000 m
R911424884, Ausgabe 01, 1 / 6
zu
L
DI_1
.
.
.
.
.
.
.
.
.
.
.
.
.
.
DI_16
