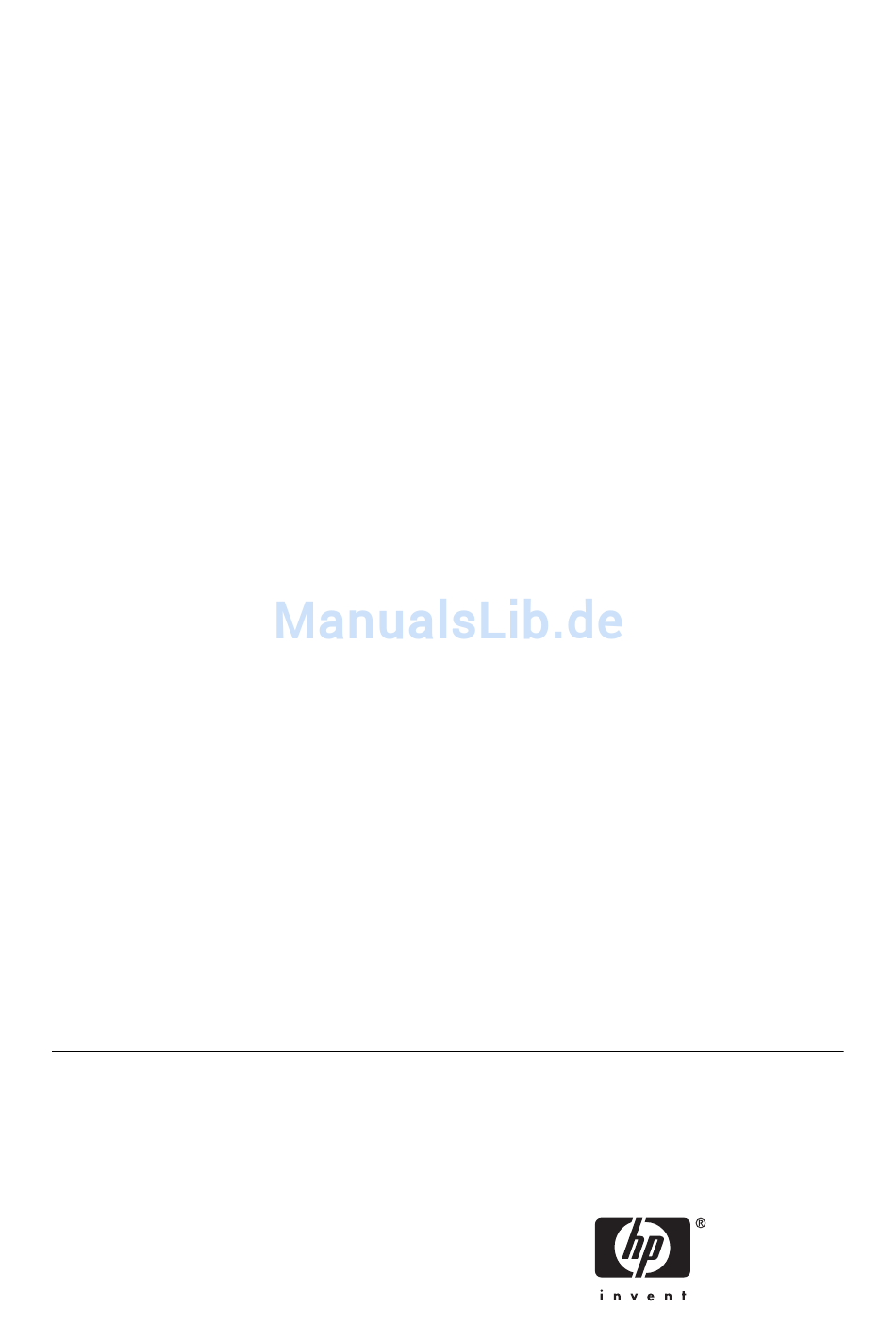

  • Seite 1 Druckerserie HP Designjet 8000s Wartungshandbuch...
  • Seite 2 Rechtliche Hinweise Die Informationen in diesem Handbuch können ohne Vorankündigung geändert werden. Hewlett-Packard übernimmt keinerlei Gewährleistung bezüglich dieses Materials, einschließlich, jedoch nicht beschränkt auf die stillschweigende Garantie der handelsüblichen Qualität oder Eignung für einen bestimmten Zweck. Hewlett-Packard haftet nicht für etwaige hier enthaltene Fehler bzw.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Einführung 2 Regelmäßige Wartungsmaßnahmen Tägliche Wartungsmaßnahmen ......................4 Reinigen der Kapselungseinheit ................. 5 Austauschen der Flasche mit der Reinigungsflüssigkeit für Abstreifleisten ........12 Austauschen des Abstreifleistenschwamms ..................18 Austauschen der Abstreifleiste ......................24 Wenn der Drucker nach einem längeren Zeitraum wieder eingeschaltet wird (weniger als 2 Wochen) ............................
  • Seite 4 DEWW...

  • Seite 5: Einführung

    Benutzerhandbuch für den Drucker zu finden. Wenn die täglichen Wartungsmaßnahmen nicht durchgeführt werden, können die Druckköpfe beschädigt werden. Außerdem verlieren Sie Ihre Gewährleistungsansprüche. Weitere Informationen zum Drucker HP Designjet 8000s finden Sie im Benutzerhandbuch und in den Gewährleistunginformationen. Lesen Sie erst die Informationen zu den Sicherheitsvorkehrungen und die Hinweise im Benutzerhandbuch, bevor Sie die Wartungsmaßnahmen durchführen.
  • Seite 6 Kapitel 1 Einführung DEWW...

  • Seite 7: Regelmäßige Wartungsmaßnahmen

    Regelmäßige Wartungsmaßnahmen Der Drucker muss regelmäßig überprüft und gewartet werden. Die Überprüfungs- und Wartungsmaßnahmen sind in der folgenden Tabelle aufgelistet. Genaue Informationen zu den verschiedenen Maßnahmen können Sie über den zugehörigen Link anzeigen. Maßnahmenliste Kategorie Überprüfung/Wartung Siehe Täglich Reinigen der Kapselungseinheit Reinigen der Kapselungseinheit Überprüfen des Füllstands der Austauschen der Flasche mit der...

  • Seite 8: Tägliche Wartungsmaßnahmen

    Durch die tägliche Druckkopfwartung werden eine optimale Druckqualität und der bestmögliche Zustand der Druckköpfe gewährleistet. Die Tinte in den Druckern der Serie HP Designjet 8000s trocknet sehr schnell, und die Wartung stellt sicher, dass die Tinte nicht in der Kapselungseinheit, den Abstreifleisten, den Tintenzuleitungen und den Druckköpfen eintrocknet.

  • Seite 9: Reinigen Der Kapselungseinheit

    ● Überprüfen des Füllstands der Abfalltintenflasche ● Durchführen der normalen Druckkopfreinigung ● Drucken des Testmusters für die Tintendüsen Hinweis Führen Sie diese Maßnahmen jeden Tag vor dem Drucken durch. Verwenden Sie immer die Reinigungsflüssigkeit und die Hilfsmittel, die angegeben sind. Reinigen der Kapselungseinheit Bei dieser Reinigung werden getrocknete Tintenrückstände und andere Verschmutzungen von der Kapselungseinheit entfernt.
  • Seite 10 Nehmen Sie das HP 780 Reinigungskit für Kapselungseinheiten aus dem Schubfach heraus. Hinweis Sie können auch das HP 790 Reinigungskit für Kapselungseinheiten verwenden. Das HP 790 Reinigungskit enthält nur Reinigungsstäbchen (keine Rollen). 1. Reinigungsflüssigkeit für Kapselungseinheiten 2. Griffstück für Rollen 3.
  • Seite 11 Tauchen Sie die Reinigungsrolle (1) in die Reinigungsflüssigkeit für Kapselungseinheiten (2). VORSICHT Verwenden Sie zum Reinigen unbedingt die Reinigungsflüssigkeit für Kapselungseinheiten und nicht die Reinigungsflüssigkeit für Abstreifleisten, da sonst die Druckköpfe beschädigt werden könnten. Drücken Sie die Taste ONLINE, um den Drucker offline zu schalten. Drücken Sie die Taste UMSCHALTEN, um das Menü...
  • Seite 12 VORSICHT Einige Medientypen neigen in der Nähe der Heizvorrichtungen zur Wellenbildung, wenn sie für eine längere Zeit nicht bewegt werden. Es empfiehlt sich daher, vor dem Reinigungsvorgang etwa 20 cm Medium in den Drucker einzuführen. Auf diese Weise vermeiden Sie mögliche Beschädigungen an den Druckköpfen, die bei Berührung mit hervorstehenden Medienteilen entstehen könnten.
  • Seite 13 Reinigen Sie jede Kappe (1), indem Sie zehnmal über ihre Oberseite rollen. Wenn die Kappen immer noch nicht sauber sind oder sich an ihren Rändern Schmutzpartikel befinden, fahren Sie wie folgt fort: Tauchen Sie ein neues Reinigungsstäbchen (1) in die Reinigungsflüssigkeit für Kapselungseinheiten (2).
  • Seite 14 Reinigen Sie den äußeren Rand und die Oberseite aller sechs Kappen. Schließen Sie die Abdeckung der rechten Wartungsstation (1). Schließen Sie die vordere Abdeckung (1). Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...
  • Seite 15 Der Druckkopfwagen wird nun automatisch in seine Ausgangsposition in der rechten Wartungsstation gefahren. Hinweis Überprüfen Sie nach der Kappenreinigung anhand des Testmusters DÜSENDRUCK, ob alle Tintendüsen an den Druckköpfen funktionieren. DEWW Tägliche Wartungsmaßnahmen...

  • Seite 16: Austauschen Der Flasche Mit Der Reinigungsflüssigkeit Für Abstreifleisten

    Austauschen der Flasche mit der Reinigungsflüssigkeit für Abstreifleisten Hinweis Die Reinigungsflüssigkeit weist nach einiger Zeit Verunreinigungen auf. Dies ist ganz normal, da sie ja dazu verwendet wird, die Abstreifleiste zu reinigen. Die Reinigungsflüssigkeit sorgt dafür, dass die Abstreifleisten die Druckköpfe richtig reinigen können. Überprüfen Sie den Füllstand der Reinigungsflüssigkeit jeden Monat oder wenn die folgende Meldung angezeigt wird: ACHTUNG!
  • Seite 17 Wenn die folgende Meldung anzeigt wird, öffnen Sie die vordere Abdeckung (1). Öffnen Sie die Abdeckung der rechten Wartungsstation (1). DEWW Austauschen der Flasche mit der Reinigungsflüssigkeit für Abstreifleisten...
  • Seite 18 Heben Sie die leere Flasche vorsichtig so weit aus der Halterung, dass die verbleibende Flüssigkeit in den Drucker abläuft. Hinweis Es ist zu empfehlen, dass Sie die im HP Reinigungskit für Abstreifleisten enthaltenen Handschuhe tragen. ACHTUNG! Achten Sie darauf, dass die Reinigungsflüssigkeit nicht auf die anderen Komponenten des Druckers tropft.
  • Seite 19 Entfernen Sie den Verschluss (1) der Flasche. Achten Sie darauf, dass die Kunststoffdichtung (1) richtig in die Öffnung des Spenders eingelegt ist. Schrauben Sie den Spender (1) auf die Flasche. DEWW Austauschen der Flasche mit der Reinigungsflüssigkeit für Abstreifleisten...
  • Seite 20 Setzen Sie die Flasche in die Halterung, und drücken Sie sie kräftig nach unten, um sicherzustellen, dass sie richtig eingesetzt ist. Schließen Sie die Abdeckung der rechten Wartungsstation (1). Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...
  • Seite 21 Schließen Sie die vordere Abdeckung (1). Die folgende Meldung wird auf dem Bedienfeld angezeigt: Wählen Sie JA aus, und bestätigen Sie den Austausch durch Drücken der Taste OK. DEWW Austauschen der Flasche mit der Reinigungsflüssigkeit für Abstreifleisten...

  • Seite 22: Austauschen Des Abstreifleistenschwamms

    Hinweis Please contact HP Support to obtain the Wiper Sponge Replacement Kit containing the new wiper sponge and wiper liquid bottle (Wenden Sie sich an den HP-Kundendienst. Dort erhalten Sie das Kit zum Austauschen des Abstreifleistenschwamms mit einer neuen Abstreifleiste und einer Flasche Reinigungsflüssigkeit).
  • Seite 23 Wenn die folgende Meldung anzeigt wird, öffnen Sie die vordere Abdeckung (1). Öffnen Sie die Abdeckung der rechten Wartungsstation (1). DEWW Austauschen des Abstreifleistenschwamms...
  • Seite 24 Heben Sie die leere Flasche vorsichtig so weit aus der Halterung, dass die verbleibende Flüssigkeit in den Drucker abläuft. Hinweis Es ist zu empfehlen, dass Sie die im HP Reinigungskit für Abstreifleisten enthaltenen Handschuhe tragen. ACHTUNG! Achten Sie darauf, dass die Reinigungsflüssigkeit nicht auf die anderen Komponenten des Druckers tropft.
  • Seite 25 Kippen Sie die Schwammablage, damit die überschüssige Flüssigkeit in den Auffangbehälter läuft. Öffnen Sie die Abdeckung der Wagenwartungsstation, nehmen Sie den Abstreifleistenschwamm (1) heraus, und schließen Sie die Abdeckung. DEWW Austauschen des Abstreifleistenschwamms...
  • Seite 26 Setzen Sie einen neuen Abstreifleistenschwamm ein. Entfernen Sie den Verschluss der neuen Flasche, die Sie mit dem Kit zum Austauschen des Abstreifleistenschwamms erhalten haben. Achten Sie darauf, dass die Kunststoffdichtung (1) richtig in die Öffnung des Spenders eingelegt ist. Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...
  • Seite 27 Schrauben Sie den Spender (1) auf die Flasche. Setzen Sie die Flasche in die Halterung, und drücken Sie sie kräftig nach unten, um sicherzustellen, dass sie richtig eingesetzt ist. DEWW Austauschen des Abstreifleistenschwamms...

  • Seite 28: Austauschen Der Abstreifleiste

    Schließen Sie die Abdeckung der rechten Wartungsstation (1). Schließen Sie die vordere Abdeckung (1). Die folgende Meldung wird auf dem Bedienfeld angezeigt: Wählen Sie JA aus, und bestätigen Sie den Austausch durch Drücken der Taste OK. Austauschen der Abstreifleiste Die Abstreifleiste reinigt die Druckköpfe. Tauschen Sie die Abstreifleiste alle drei Monate oder bei folgender Meldung aus: Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...
  • Seite 29 Für die Durchführung der Reinigungs- und Wartungsmaßnahmen wird das Tragen von Schutzbrillen und Handschuhen empfohlen. Verwenden Sie ausschließlich die von HP hergestellten Reinigungs- und Wartungskits. Diese wurden speziell für die Aufrechterhaltung einer hochwertigen Druckausgabe und für einen störungsfreien Druckerbetrieb entwickelt. Wenn Sie nicht von HP hergestelltes Verbrauchsmaterial verwenden, kann es zu einer Verschlechterung der Druckqualität, einer...
  • Seite 30 Öffnen Sie die Abdeckung der rechten Wartungsstation (1). Die Abstreifleiste (1) befindet sich auf der linken Seite der Wartungsstation. Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...
  • Seite 31 Nehmen Sie die Abstreifleiste mit einer Pinzette (1) wie folgt heraus: Ziehen Sie unten an der Abstreifleiste (2), um sie zu lösen. Ziehen Sie die Abstreifleiste oben aus ihrer Halterung heraus. DEWW Austauschen der Abstreifleiste...
  • Seite 32 Nehmen Sie eine neue Abstreifleiste aus dem Schubfach mit dem Reinigungskit heraus. VORSICHT Halten Sie die Abstreifleiste (1) unten an ihrem Gummiende. Berühren Sie auf keinen Fall die obere Kante (die Klinge). Setzen Sie die Abstreifleiste mit einer Pinzette (1) wie folgt ein: Schieben Sie die Abstreifleiste so weit in die Halterung, dass Sie ihr unteres Ende unter der Halterung mit der Pinzette fassen können.
  • Seite 33 Ziehen Sie unterhalb der Halterung die Abstreifleiste nach unten, bis sie vollständig eingesetzt ist. Schließen Sie die Abdeckung der rechten Wartungsstation (1). DEWW Austauschen der Abstreifleiste...

  • Seite 34: Wenn Der Drucker Nach Einem Längeren Zeitraum Wieder Eingeschaltet Wird (Weniger Als 2 Wochen)

    Zeit erfolgreich durchgeführt werden kann. Setzen Sie ggf. neue Tintenpatronen ein. Sie können die herausgenommenen Tintenpatronen später zum Drucken verwenden, wenn sie noch Tinte enthalten. Sie benötigen zur Reinigung des Tintensystems das HP 780 Tintensystem-Reinigungskit (Teilenummer CB303A). Reinigen des Tintensystems Führen Sie diese Reinigung durch, wenn Sie den Drucker einschalten, nachdem das Tintensystem für...
  • Seite 35 VORSICHT Sie dürfen während des Reinigungsvorgangs auf keinen Fall die Abdeckungen öffnen bzw. schließen oder die Position der Hebel verändern. Andernfalls müssen Sie den Vorgang wieder von vorne beginnen. Außerdem wird dadurch Reinigungsflüssigkeit verschwendet. Wenn die Reinigung erneut gestartet wird, müssen neue Patronen mit Reinigungsflüssigkeit eingesetzt werden.

  • Seite 36: Treffen Sie Vorbereitungen Für Ein Längeres Ausschalten Des Druckers (2 Bis 4 Wochen)

    Druckers (2 bis 4 Wochen) VORSICHT Wenn der Drucker an einem neuen Standort aufgestellt werden muss, wenden Sie sich an HP, da diese Maßnahme nur von einem geschulten Techniker durchgeführt werden darf. VORSICHT Schalten Sie den Drucker auf keinen Fall aus, ohne die entsprechenden Maßnahmen durchzuführen.

  • Seite 37: Befüllen Des Tintensystems

    Drücken Sie die Taste UMSCHALTEN, um das Menü DK. WART auszuwählen. Drücken Sie die Taste , um das Menü DK. WART auszuwählen, und drücken Sie OK. Markieren Sie die Option TINTENSYSTEM-OPT., und drücken Sie die Taste OK. Markieren Sie die Option TINTENSYSTEM LAGERN, und drücken Sie die Taste OK. Drücken Sie erneut die Taste OK, um Ihre Auswahl zu bestätigen.

  • Seite 38: Reinigen Der Außenseite Des Druckers

    Drücken Sie die Taste UMSCHALTEN, um das Menü DK. WART auszuwählen. Drücken Sie die Taste , um das Menü DK. WART auszuwählen. Markieren Sie die Option TINTENSYSTEM-OPT., und drücken Sie die Taste OK. Markieren Sie die Option TINTENSYST. BEFÜLL., und drücken Sie die Taste OK. Drücken Sie erneut die Taste OK, um Ihre Auswahl zu bestätigen.

  • Seite 39: Reinigen Des Druckkopfwagens

    Reinigen des Druckkopfwagens Wenn es durch verschmierte Tinte am Druckkopfwagen beim Druck zu einer Streifenbildung kommt, muss der Druckkopfwagen gereinigt werden. Drücken Sie die Taste ONLINE, um den Drucker offline zu schalten. Drücken Sie die Taste UMSCHALTEN, um das Menü DK. WART auszuwählen. Drücken Sie die Taste , um das Menü...
  • Seite 40 Wenn die folgende Meldung anzeigt wird, öffnen Sie die vordere Abdeckung (1). Öffnen Sie die Abdeckung der Wagenwartungsstation (1). Reinigen Sie den Druckkopfwagen mit einem weichen Tuch. Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...

  • Seite 41: Reinigen Der Vorderen Abdeckung Und Der Medienzufuhr

    Schließen Sie zuerst die Abdeckung der Wagenwartungsstation (1) und danach die vordere Abdeckung (2). Der Druckkopfwagen wird nun automatisch in seine Ausgangsposition in der rechten Wartungsstation gefahren. Hinweis Überprüfen Sie nach der Reinigung des Druckkopfwagens anhand des Testmusters DÜSENDRUCK, ob alle Tintendüsen an den Druckköpfen funktionieren. Reinigen der vorderen Abdeckung und der Medienzufuhr Hinweis Entfernen Sie auf keinen Fall Staub von den Medien, indem Sie blasen.
  • Seite 42 Hinweis Wenn Sie breite Medien bedrucken, nachdem Sie zuvor einige Zeit mit schmaleren Medien gearbeitet haben, wurde die Druckplatte unter Umständen verschmutzt und hinterlässt Rückstände auf der Medienrückseite, wenn sie nicht gereinigt wird. So reinigen Sie die Druckplatte: Nehmen Sie alle Medien aus dem Drucker. Öffnen Sie die vordere Abdeckung.

  • Seite 43: Austauschen Der Abfalltintenflasche

    Verwenden Sie ausschließlich eine HP Abfalltintenflasche. Die Flasche muss entsprechend den Anweisungen eingesetzt werden. Andernfalls kann die Abfalltinte überlaufen. Eine HP Abfalltintenflasche muss immer eingesetzt sein, wenn der Drucker eingeschaltet wird. Die automatischen und manuellen Servicezyklen führen zu Abfalltinte, die in der HP Abfalltintenflasche aufgefangen werden muss.
  • Seite 44 Wenn sich auf dem Papier Tinte befindet, behandeln Sie es wie brennbares Material und entsorgen es entsprechend. HP empfiehlt, dass Sie zur Sicherheit immer eine leere HP Abfalltintenflasche zur Hand haben. Bei manchen Wartungsmaßnahmen muss eine leere HP Abfalltintenflasche in den Drucker eingesetzt werden, damit die Tinte nicht überläuft.
  • Seite 45 Tauschen Sie die Abfalltintenflasche wie folgt aus: Heben Sie den Spritzschutz (1) so weit an, dass Sie die Abfalltintenflasche herausnehmen können. . Ziehen Sie die Abfalltintenflasche (1) vorsichtig heraus. Passen Sie auf, dass keine Tinte auf den Drucker oder den Boden spritzt. Schrauben Sie die Verschlusskappe (1) der Abfalltintenflasche fest zu.
  • Seite 46 Halten Sie eine leere Abfalltintenflasche bereit, und nehmen Sie die Kappe (1) ab. Setzen Sie die leere Abfalltintenflasche (1) ein. Achten Sie darauf, dass sich die Abfalltintenleitung vollständig in der Flasche und der Spritzschutz an der richtigen Position befindet. Sie werden am Bedienfeld aufgefordert, den Abfalltintenzähler zurückzusetzen. Wählen Sie JA aus, und drücken Sie die Taste OK, um den Zähler zurückzusetzen.

  • Seite 47: Normale Druckkopfregeneration

    Normale Druckkopfregeneration Tipp Wenn der Drucker online ist, können Sie mit der Taste auf die Option DK- REGENERATION zugreifen. So führen Sie die Druckkopfregeneration durch: Drücken Sie die Taste ONLINE. Drücken Sie die Taste UMSCHALTEN, um das Menü DK. REGEN. anzuzeigen. Drücken Sie die Taste , um das Menü...
  • Seite 48 Vergewissern Sie sich, dass die Abfalltintenflasche nicht voll ist, und drücken Sie dann erneut die Taste OK. Hinweis Die Reinigung kann mehrere Minuten dauern. Wenn die Reinigung abgeschlossen ist, wird wieder die Option DK-REGENERATION angezeigt. Drücken Sie die Taste , um wieder in den Offline-Modus zu schalten. Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...

  • Seite 49: Drucken Des Testmusters Für Die Tintendüsen

    Drucken des Testmusters für die Tintendüsen Anhand des Testmusters für die Tintendüsen können Sie überprüfen, ob alle Tintendüsen an den Druckköpfen funktionieren. Drucken Sie dieses Testmuster jeden Tag, bevor Sie den Drucker verwenden. Hinweis Überprüfen Sie nach der Kappenreinigung oder nach umfangreicheren Servicearbeiten anhand des Testmusters für die Tintendüsen, ob alle Tintendüsen an den Druckköpfen funktionieren.
  • Seite 50 Nachdem das Testmuster gedruckt wurde, überprüfen Sie es auf fehlende Muster, die auf nicht richtig funktionierende Druckköpfe hinweisen. Kapitel 2 Regelmäßige Wartungsmaßnahmen DEWW...
