Wartung, Pflege, Reparatur

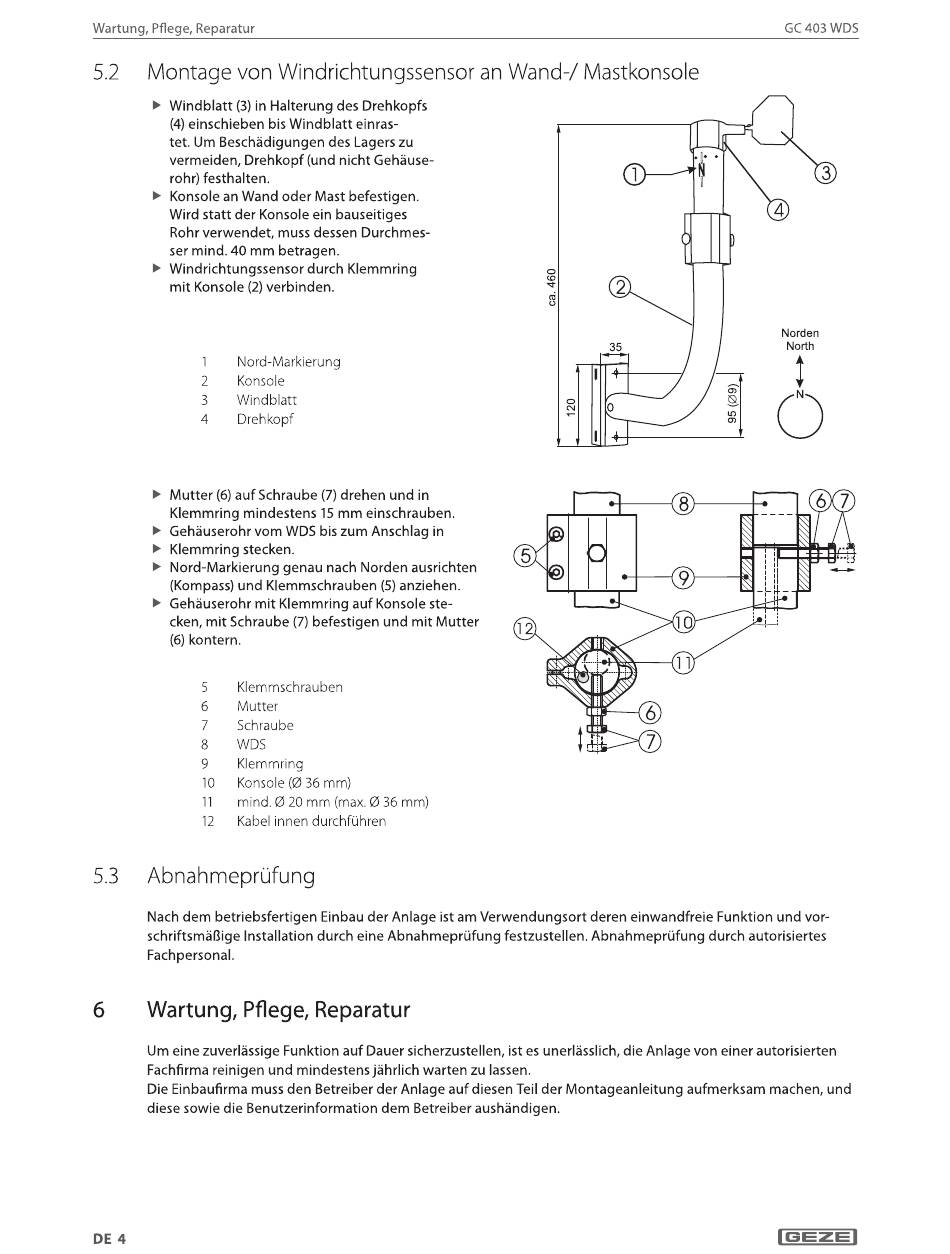

Montage von Windrichtungssensor an Wand-/ Mastkonsole
5.2
Windblatt (3) in Halterung des Drehkopfs
(4) einschieben
bis Windblatt
tet. Um Beschädigungen
vermeiden, Drehkopf (und nicht Gehäuse-
rohr) festhalten.
Konsole an Wand Oder Mast befestigen.
Wird statt der Konsole ein bauseitiges
Rohr verwendet,
ser mind. 40 mm betragen.
Windrichtungssensor
mit Konsole
(2) verbinden.
Nord-Markierung
2
Konsole
Windblatt
3
Drehkopf
4
Mutter (6) auf Schraube (7) drehen und in
Klemmring mindestens 15mm einschrauben.
Gehäuserohr vom WDS bis zum Anschlag in
Klemmring stecken.
Nord-Markierung genau nach Norden ausrichten
(Kompass) und Klemmschrauben
Gehäuserohr mit Klemmring auf Konsole ste-
cken, mit Schraube (7) befestigen und mit Mutter
(6) kontern.
5
Klemmschrauben
6
Mutter
Schraube
WDS
8
Klemmring
9
Konsole (Ø 36 mm)
10
mind. Ø 20 mm (max. Ø 36 mm)
11
12
Kabel innen
Abnahmeprüfung
5.3
Nach dem betriebsfertigen Einbau der Anlage ist am Verwendungsort deren einwandfreie Funktion und vor-
schriftsmäßige Installation durch eine Abnahmeprüfung festzustellen. Abnahmeprüfung durch autorisiertes
Fachpersonal.
Wartung, Pflege, Reparatur
6
Um eine zuverlässige Funktion auf Dauer sicherzustellen, ist es unerlässlich, die Anlage von einer autorisierten
Fachfirma reinigen und mindestens jährlich warten zu lassen.
Die Einbaufirma muss den Betreiber der Anlage auf diesen Teil der Montageanleitung aufmerksam machen, und
diese sowie die Benutzerinformation dem Betreiber aushändigen.
DE 4
einras
des Lagers zu
muss dessen Durchmes
durch Klemmring
(5) anziehen.
durchführen
2
8
35
8
5
9
10
12
6
7
GC 403
WDS
3
4
Norden
North
5)
6
7
