Exodraft EFC18 Bedienungsanleitung Seite 12

Ihre Energie. Optimiert.
Installationsanleitung

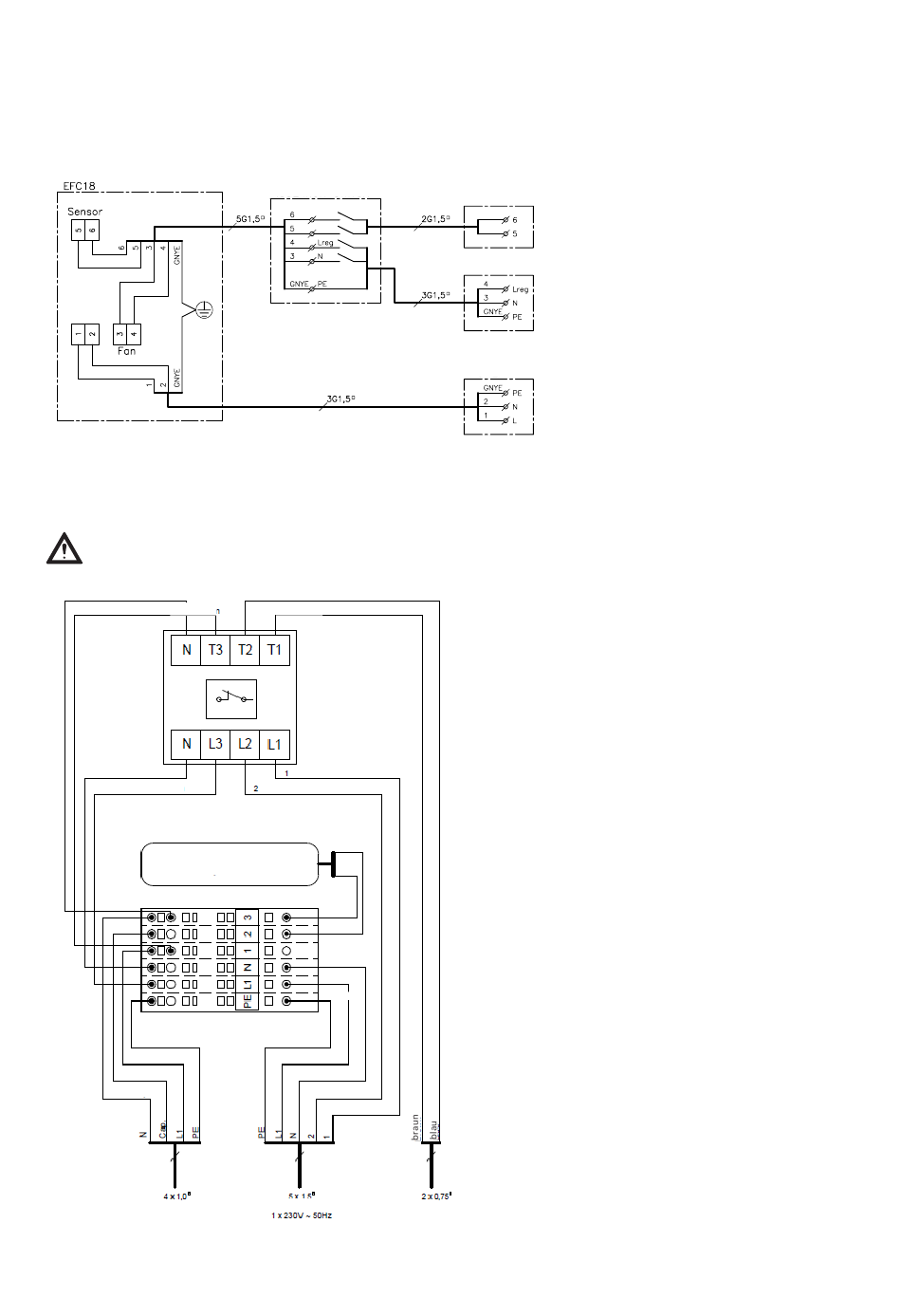

Schließen Sie den EFC18 und den Temperatursensor wie im folgenden Diagramm an (RS/RSV).
Versorgung
Schließen Sie den EFC18 und den Temperatursensor wie im folgenden Diagramm an (RSHT)
Vor dem Öffnen der Steuerung stets die
Stromzufuhr abschalten.
blau
blau
braun
Kondensator
gelb/grün
schwarz
braun
grau
Rauchsauger
12 | DE
Wartungs-/
Reparaturschalter
blau
braun braun
blau
braun
blau
braun
gelb/grün
Stromversorgung
Temperatur-
sensor
Rauchsauger
Strom-
versorgung
Sensor
