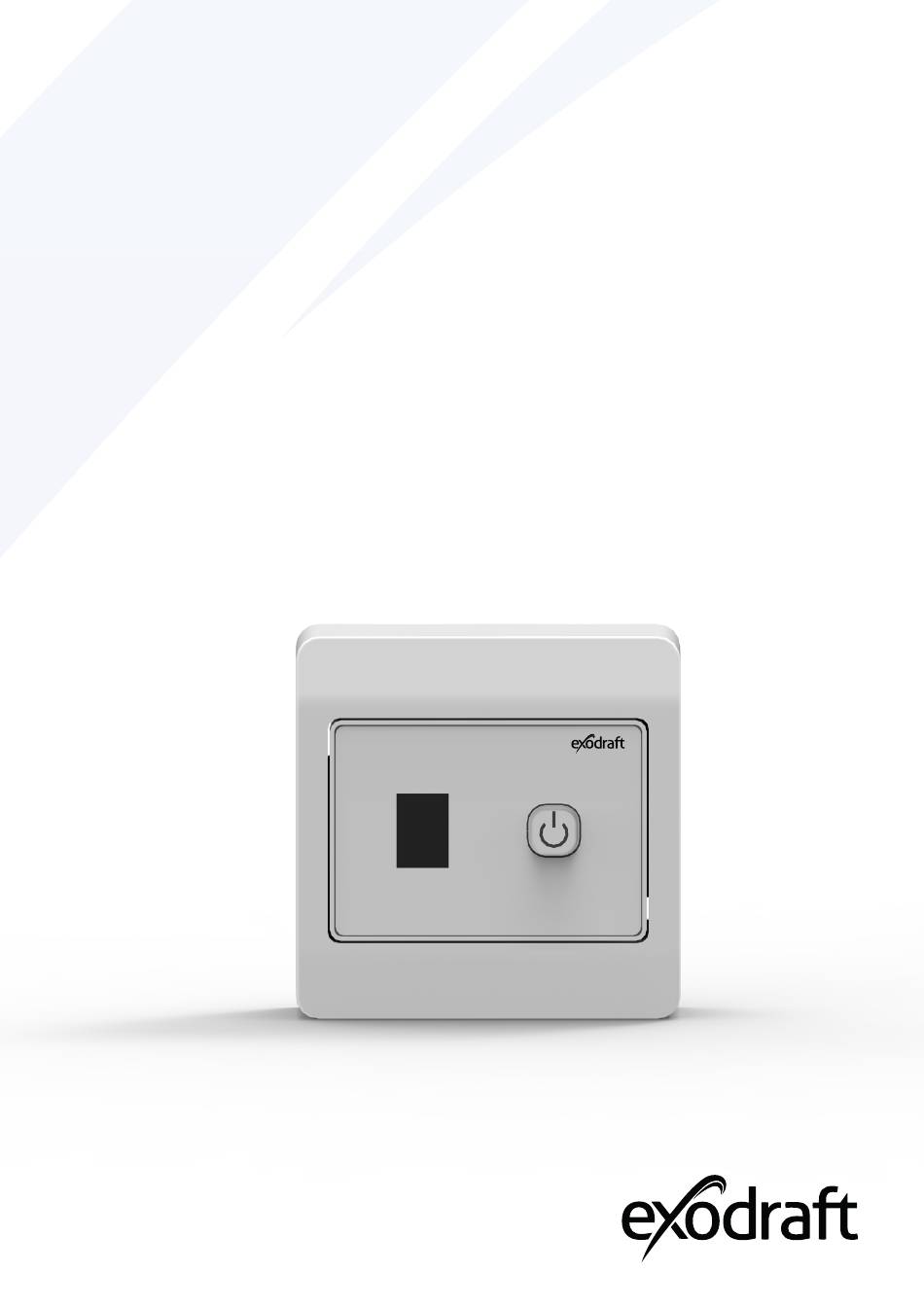

- Seite 1 Digitaler Drehzahlsteller EFC18 | Bitte lesen und aufbewahren! Ihre Energie. Optimiert.
- Seite 3 Ihre Energie. Optimiert. Digitaler Drehzahlsteller | EFC18 Inhalt Produktinformation Lieferumfang Ersatzteile Garantie Technische Spezifikationen Konstruktion und Komponenten Installation Installationsanleitung Einstellungen Tägliche Verwendung UK Conformity Assessed EU-Konformitätserklärung...
- Seite 4 Wie dieses Handbuch zu verwenden ist. Dieses Handbuch wurde auf der Grundlage des jeweiligen Produkts erstellt und enthält relevante technische Informationen und eine Installationsanleitung. Zubehör und Ersatzteile werden in diesem Handbuch nicht behandelt. Bitte beachten Sie die einzelnen Handbücher dieser Komponenten. Dieses Installationshandbuch enthält keine Dokumentation zur Systemauslegung.
- Seite 5 Symbole Die folgenden Symbole können in der Anleitung verwendet werden, um auf Gefahren oder das Risiko von Personenschäden oder Schäden am Produkt aufmerksam zu machen. Allgemeines Verbot Die Nichtbeachtung von Anweisungen, die mit dem Verbotssymbol gekennzeichnet sind, können zu extremen Gefahren oder schweren Personenschäden führen. Allgemeine Vorsicht Kennzeichnet eine gefährliche Situation, die im schlimmsten Fall, schwere Personenschäden oder erhebliche Schäden am Produkt verursachen kann.
- Seite 6 Unterbrechen Sie vor der Wartung des Produkts die Stromversorgung und stellen Sie sicher, dass sie nicht versehentlich wieder angeschlossen werden kann. • Exodraft empfi ehlt immer die Verwendung eines Rauchmelders, wenn ein offenes Feuer mit festen Brennstoffen installiert wird. •...
- Seite 7 3112016_EFC18_DE Produktinformation Wie der Exodraft-Rauchsauger ist auch die Exodraft-Steuerung EFC18 für den Einsatz mit Kesseln für feste Brennstoffe, Öfen und Kaminen konzipiert. Der Temperatursensor ermöglicht es der Steuereinheit, den Rauchsauger automatisch anzuhalten und zu starten. Die EFC18 kann aufgrund ihrer einfachen Programmierung sowohl für offene Kamine als auch für Öfen oder Kessel eingesetzt werden.
- Seite 8 Gesetzgebung oder anderen klar festgelegten Bedingungen. Kundenreklamationen müssen von einem Fachhändler oder Großhändler bearbeitet werden (vorzugsweise dort, wo das Exodraft-Produkt ursprüng- lich gekauft wurde). Eine aktuelle Liste der Exodraft-Fachhändler finden Sie auf unserer Website für das betreffende Land. Exodraft-Produkte müssen immer von qualifiziertem Personal installiert werden. Exodraft behält sich das Recht vor, diese Richtlinien ohne vorherige Ankündigung zu ändern.
- Seite 9 3112016_EFC18_DE Technische Spezifikationen Die Exodraft EFC18 Abgassteuerung ist eine 9-stufige Steuerung mit integrierter Temperaturüberwachung zur Sicherheitsschaltung und automatischem Start/Stopp des Rauchsaugers. Die Steuerung verfügt außer- dem über eine Startfunktion zur Erzeugung eines stärkeren Schornsteinzugs, um ein leichtes Anzünden zu gewährleisten. Die EFC18-Steuerung besteht aus einer Bedienkonsole und einem Temperatursensor zur Montage unter dem Rauchsauger.
- Seite 10 Ihre Energie. Optimiert. Konstruktion und Komponenten EFC18 Temperatursensor Installation EFC18 • Um die Bedienpanel zu lösen, entfernen Sie zunächst den Rahmen. • Auf der Rückseite des Rahmens befinden sich zwei Schrauben, die das Bedienpanel an der Basis befestigen. Lösen Sie diese und nehmen Sie die Bedienpanel ab.
- Seite 11 3112016_EFC18_DE Temperatursensor • Befestigen Sie den Sensor an der Grundplatte/Abdeckung des Rauchsaugers. • Die Positionierung des Sensors sollte gemäß der Abbildung unten erfolgen. Temperatur- Rauchsauger sensor Wartungs-/Reparaturschalter Stromversorgung Feuerstelle RS/RSHT Wenn ein FRx-AFD-Abdeckung verwendet wird, entfernen Sie Wenn ein FRx-AFD-Abdeckung verwendet wird, entfernen Sie den Stopfen vom Rohr und setzen Sie den Sensor ein.
- Seite 12 Ihre Energie. Optimiert. Installationsanleitung Schließen Sie den EFC18 und den Temperatursensor wie im folgenden Diagramm an (RS/RSV). Wartungs-/ Temperatur- Reparaturschalter sensor Rauchsauger Versorgung Strom- versorgung Schließen Sie den EFC18 und den Temperatursensor wie im folgenden Diagramm an (RSHT) Vor dem Öffnen der Steuerung stets die Stromzufuhr abschalten.
- Seite 13 3112016_EFC18_DE Einstellungen Die EFC18 kann so eingestellt werden, dass der Temperatursensor den Rauchsauger entweder bei 20 °C, 40 °C oder 80 °C startet und stoppt. Die Werkseinstellung liegt bei 40 °C. Temperatur einstellen Schritt Aktion Der Drehzahlsteller muss im Standby-Modus sein (zeigt „–“ im Display an).
- Seite 14 UK Conformity Assessed UK Conformity Assessed Exodraft a/s Industrivej 10 DK-5550 Langeskov Hereby declares that the following products: EFC18 Were manufactured in conformity with the provisions of the following regulations: The Supply of Machinery (Safety) Regulations 2008 Electrical Equipment (Safety) Regulations 2016...
- Seite 15 EU-Vaatimustenmukaisuusvakuutus Déclaration de conformité de l’Union Européenne ESS-Samræmisstaðfesting EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea EU Deklaracja zgodności Exodraft a/s Industrivej 10 DK-5550 Langeskov Erklærer på eget ansvar, at følgende produkter: Veklaart dat onderstaande producten: Hereby declares that the following products: Deklarerar på...
- Seite 16 DK: Exodraft a/s Industrivej 10 DK-5550 Langeskov Tel: +45 7010 2234 Fax: +45 7010 2235 info@exodraft.dk www.exodraft.dk SE: Exodraft a/s Valhallavägen 9A SE-375 30 Mörrum Tel: +46 (0)8-5000 1520 info@exodraft.se www.exodraft.se NO: Exodraft a/s Storgaten 88 NO-3060 Svelvik Tel: +47 3329 7062 info@exodraft.no...
